Динамика основных показателей (коэффициент частоты несчастных случаев, коэффициент тяжести несчастных случаев, выплаты по больничным листам, затраты на охрану труда на одного работника и др.) показывают, что в последние годы в Алтайском филиале происходит устойчивое снижение уровня производственного травматизма, как по частоте, так и по тяжести несчастных случаев. С 1998 года отсутствуют случаи смертельного травматизма, не зарегистрировано профессиональных заболеваний.


Аттестация рабочих мест по условиям труда проведена в 2005 году на всех 3668 действующих рабочих местах. Аттестованными признаны 2899 рабочих мест и 769 – аттестованы условно, т.е. в оптимальных и допустимых условиях занято 73,5% работающих. Не аттестованных рабочих мест нет.

По результатам аттестации предприятию вручен Государственный сертификат соответствия работ по охране труда (сертификат безопасности) № 003714 от 28 апреля 2006 года.


ПОВЫШЕНИЕ КАЧЕСТВА ВИБРОЗАЩИТЫ


И.И. Малахов

Сибирская государственная автомобильно-дорожная академия,

г. Омск.


В статье рассмотрена возможность использования пакета SimMechanics для изучения распространения вибрации и повышения качества виброзащиты

Современные программные продукты позволяют значительно упростить математическое моделирование механических частей проектируемых машин. Это позволяет прогнозировать уровень вибрации на ранних стадиях проектирования.

Для этой цели можно использовать пакет SimMechanics. SimMechanics – это отдельная библиотека пакета Simulink среды MATLAB, предназначенная для моделирования механического движения твердых тел. Основное ее назначение – это моделирование пространственных движений твердотельных машин и механизмов на стадии инженерного проектирования, используя законы теоретической механики.

На рисунке 1 представлена математическая модель коммунальной машины на базе колесного трактора ЗТМ 82.

В модели блок Machine Environment задает внешние условия, действующие на механизм. С помощью этого блока задается сила тяжести, действующая на объект.




Рисунок 1 – Математическая модель коммунальной машины на базе колесного трактора ЗТМ 82

Блок Ground представляет собой неподвижное основание, жестко связанное с абсолютной инерциальной системой координат Земли. Этот блок необходим для задания неподвижных точек механизма относительно глобальной системы координат. Координаты этих точек задаются в окне настройки блока Ground.

Блок Custom Joint задает степень свободы тел относительно друг друга. Степени свободы задаются в окне настройки блока.

Блоки Body (в модели: Prav_Pered_Koleso, Lev_Pered_Koleso, Prav_Zad_Koleso, Lev_Zad_Koleso, Peredn_Most, Otval, Rama, Kabina, Kreslo, Voditel) представляют собой твердые жесткие тела. Для этих блоков есть возможность задавать следующие параметры: массу тела; тензор инерции тела относительно его центра масс, представляющий собой матрицу размером 33; координаты центра масс и произвольного числа характерных точек тела.

Блоки BodyActuator и JointActuator служат для передачи воздействий на тело и шарнир соответственно. Воздействие задается при помощи блоков библиотеки Simulink.

Блоки BodySensor и JointSensor служат для получения различных параметров характерных точек тела и положения шарнира соответственно.

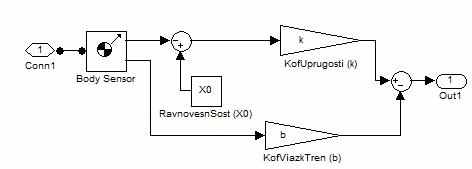

Использование стандартных блоков, моделирующих упруговязкие элементы, Body Spring & Damper и Joint Spring & Damper не удобно, т.к. не позволяет регулировать коэффициент жесткости и коэффициент вязкого трения. Поэтому в модели для моделирования упруговязких элементов создана подсистема, структура которой представлена на рисунке 2.



Рисунок 2 – Модель упруго вязкого элемента


Используя эту математическую модель можно изучать пути распространения вибрации и принимать меры по повышению качества виброзащиты на ранних этапах проектирования.


Литература
    1. Щербаков В.С. Составление структурных схем ЗТМ как объек-

тов автоматизации: учебное пособие. – Омск: СибАДИ, 2001. – 47 с.
