КВАНТОВЫЙ ГЕНЕРАТОР, генера­тор эл.-магн. волн, в к-ром использу­ется явление вынужденного излучения (см. Квантовая электроника). К. г. радиодиапазона, так же как и кван­товый усилитель, наз. мазером. Пер­вый К. г. был создан в диапазоне СВЧ в 1955. Активной средой в нём слу­жил пучок молекул аммиака (см. Молекулярный генератор). В даль­нейшем был построен К. г. на пучке атомов водорода (21 см). Важная особенность К. г. радиодиапазона — высокая стабильность частоты со ко­лебаний (/~10-13), в силу чего они используются как квантовые стан­дарты частоты. О К. г. оптич. диа­пазона см. в ст. Лазер.

КВАНТОВЫЙ ГИРОСКОП, прибор для обнаружения вращения тела и определения его угл. скорости, осно­ванный на свойствах эл-нов, ат. ядер и фотонов, поведение к-рых описыва­ется законами квант. механики. Су­ществует неск. типов К. г.

Лазерный (оптический) гироскоп. Датчиком служит кольцевой лазер, генерирующий две бегущие навстречу друг другу световые волны, к-рые распространяются по общему свето­вому каналу в виде узких монохрома­тических световых пучков. Открытый резонатор лазера (рис. 1) состоит из трёх (или больше) зеркал, смонти­рованных на жёстком основании и об­разующих замкнутую систему. Часть света проходит через полупрозрачное зеркало и попадает на фотодетектор.



Рис. 1. Схема лазерно­го гироскопа: 1,2,4 — непрозрачные зеркала; 3 — полупрозрачное зеркало; 5 — фотоде­тектор.


Длина волны , генерируемая лазером, определяется условием, согласно к-рому бегущая волна, обойдя контур резонатора, должна прийти в исход­ную точку с той же фазой. Если при­бор неподвижен, это условие будет выполнено, когда периметр контура P=n (n — целое число). В этом слу­чае лазер генерирует две встречные волны, частоты к-рых одинаковы и равны:

0=nc/P.

Если же весь прибор вращается с угл. скоростью  вокруг направления, со­ставляющего угол  с перпендикуля­ром к его плоскости, то за время обхода волной контура последний успеет по­вернуться на нек-рый угол (рис. 2). В зависимости от направления рас­пространения волны, путь, проходи­мый ею до совмещения фазы, будет больше или меньше Р (см. Доплера эффект).



Рис. 2. Схематич. изображение лазер­ного гироскопа.


В результате этого частоты встречных волн становятся неодина­ковыми. Эти частоты 1 и 2 не зави­сят от формы контура и связаны со­отношением:



Здесь S — площадь, охватываемая контуром резонатора. Фотодетектор зарегистрирует биения с разностной частотой:

=+--=kFcos, (2)

где F=/2, a k=8S/0P. Напр., для квадратного гелий-неонового К. г. (см. Газовый лазер) со стороной 25 см =6•10-5 см, откуда k=2,5•106. При этом суточное вращение Земли, про­исходящее с угл. скоростью =15 град/ч, на широте =60° должно приводить к частоте биений =15 Гц. Если ось К. г. направить на Солнце, то, измеряя частоту биений и считая угл. скорость  известной, можно с точностью до долей градуса опреде­лить широту места, на к-рой располо­жен К. г.

Предел чувствительности оптич. К. г. обусловлен спонтанным излу­чением атомов активной среды лазера. Если частоте биений =1 Гц соот­ветствует угол поворота 1 град/ч, то предел точности К. г. равен 10-3 град/ч. В существующих оптич. К. г. этот предел не достигнут.

Ядерные гироскопы. В ядерных К. г. используются в-ва с ядерным пара­магнетизмом (вода, органич. жид­кости, газообразный гелий, пары рту­ти). Атомы или молекулы таких в-в в осн. состоянии обладают магн. мо­ментами, обусловленными спинами

ядер. Если ориентировать магн. мо­менты ядер (см. Ориентированные ядра), напр. при помощи поля Н, а затем поле выключить, то при от­сутствии др. магн. полей (напр., земного) возникший суммарный магн. момент М ядра будет нек-рое время сохранять своё направление в пр-ве, независимо от изменения ориентации датчика. Такой статич. К. г. позволяет определить изменение положения те­ла, жёстко связанного с датчиком. Т. к. величина момента М будет по­степенно убывать благодаря релакса­ции, то для К. г. выбирают в-ва с большими временами релаксации, напр. нек-рые органич. жидкости, для к-рых время релаксации состав­ляет неск. мин, жидкий 3Не (ок. 1 ч) или р-р жидкого 3Не (10—3%) в 4Не (ок. 1 года).

В К. г., работающем по методу яд. индукции, вращение с угл. скоростью



Рис. 3. Схематич. изображение яд. ги­роскопа: М — дат­чик: СПЭ — сверхпроводящий магн. экран.


 датчика, содержащего ориентиров. ядра, эквивалентно действию на ядра магн. поля с напряжённостью Н=/я> где я—гиромагнитное от­ношение для ядер. Прецессия магн. моментов ядер вокруг поля Н приво­дит к появлению перем. эдс в ка­тушке, охватывающей в-во К. г. (рис. 3). Измерение частоты вращения тела, связанного с датчиком К. г., сводится к измерению частоты электрич. сигнала, к-рая пропорц.  (см. Ядерный магнитный резонанс), В динамич. яд. гироскопе суммарный яд. магн. момент М датчика прецессирует вокруг пост. магн. поля H, связанного с устройством. Вращение датчика вместе с полем Н0 с угл. ско­ростью приводит к изменению ча­стоты прецессии М, приблизительно равному проекции вектора на Н. Это изменение регистрируется в виде электрич. сигнала. Для получения высокой чувствительности и точности в этих приборах требуется высокая стабильность и однородность поля Н. Напр., для обнаружения изменения частоты прецессии, вызванного суточ­ным вращением Земли, необходимо,

чтобы H/H10-9. Для экранировки

прибора от действия внеш. магн. по­лей применяются сверхпроводники. Напр., если поворот датчика обуслов­лен суточным вращением Земли, то остаточное поле в экране не должно превышать 3•10-9Э.

Электронные К. г. аналогичны ядер­ным, в них используются парамагне­тики (напр., устойчивые свободные радикалы, атомы щелочных металлов). Хотя времена релаксации электрон­ных спинов малы, электронные К. г.

276


перспективны, т. к. гиромагнитное от­ношение для эл-нов эл в сотни раз больше я, и, следовательно, частота прецессии выше. По точности и чув­ствительности К. г. пока уступают луч­шим образцам механич. гироскопов. Однако К. г. обладают рядом пре­имуществ: безынерционностью, ста­бильностью, возможностью работать при низких темп-рах.

• Померанцев Н. П., С к р о ц к и й Г. В., Физические основы квантовой гироскопии, там же, 1970, т. 100, в. 3, с. 361; Богданов А. Д., Гироскопы на лазерах, М., 1973; Применения лазеров, пер. с англ., М., 1974.

Г. В. Скроцкий.

КВАНТОВЫЙ ПЕРЕХОД, скачкооб­разный переход квант. системы (ато­ма, молекулы, ат. ядра, тв. тела) из одного состояния в другое. Наибо­лее важными явл. К. п. между состоя­ниями, соответствующими разл. значе­ниям энергии системы, то есть К. п. с одного уровня энергии на другой.



Часть уровней энергии квант. системы: ξ1—осн. уровень (уровень с наименьшей возможной энергией), ξ2, ξ3, ξ4, возбужденные уровни. Стрелками показаны квант. пере­ходы с поглощением (направление вверх) и с отдачей энергии (направление вниз).


При переходе с более высокого уровня энергии ξk на более низкий ξi- сис­тема отдаёт энергию ξki, при обратном переходе — получает её (рис.). К. п. могут быть излучательными и безызлучательными. При излучат. К. п. система испускает (переход ξkξi) или поглощает (переход ξiξk) квант. эл.-магн. излучения — фотон энергии h ( — частота излучения), удовлетворяющей фундам. соотно­шению:

ξki=h (*)

(к-рое выражает закон сохранения энергии при таком переходе). В за­висимости от разности энергий состоя­ний системы, между к-рыми происхо­дит К. п., испускаются или поглоща­ются радиоволны, ИК, видимое, УФ, рентгеновское или -излучение. Сово­купность излучат. К. п. с ниж. уров­ней энергии на верхние образует спектр поглощения данной квант. системы, совокупность обратных пе­реходов — её спектр испускания. При безызлучат. К. п. система получает или отдаёт энергию при вз-ствии с др. системами. Напр., атомы или моле­кулы газа при столкновениях друг с другом или с эл-нами могут получать энергию (возбуждаться) или терять её. Важнейшая хар-ка любого К. п.— вероятность перехода, определяющая, как часто происходит данный К. п. Вероятность перехода измеряют числом переходов данного типа в рассматриваемой системе за ед.

времени (1 с); поэтому она может принимать любые значения от 0 до  (в отличие от вероятности единич­ного события, к-рая не может пре­вышать единицы). Вероятности пере­ходов рассчитываются методами квант. механики.

Ниже рассмотрены К. п. в атомах и молекулах (о К. п. в тв. теле и ат. ядре см. в ст. Твёрдое тело и Ядро атомное).

Излучательные К. п. могут быть спонтанными, не зависящими от внеш. воздействий на квант. сис­тему (спонтанное испускание фотона), и вынужденными, происхо­дящими под действием внеш. эл.-магн. излучения резонансной [удовлетворя­ющей соотношению (*)] частоты v (поглощение и вынужденное испуска­ние фотона). Из-за спонтанного ис­пускания квант. система может на­ходиться на возбуждённом уровне энергии ξк лишь нек-рое кон. вре­мя, а затем скачкообразно переходит на к.-н. более низкий уровень. Ср. продолжительность k пребывания сис­темы на возбуждённом уровне ξk наз. временем жизни на уровне. Чем меньше k, тем больше веро­ятность перехода системы в состояние с низшей энергией. Величина 1/k, определяющая ср. число фотонов, ис­пускаемых одной ч-цей (атомом, мо­лекулой) в 1 с, наз. вероятностью спон­танного испускания с уровня ξk. Для вынужденного К. п. число пере­ходов пропорц. плотности излучения резонансной частоты v, т. е. энергии фотонов частоты v, находящихся в 1 см3. Вероятности излучат. переходов различны для разных К. п. и зависят от св-в уровней энергии, между к-рыми происходит переход. Вероятности К. п. тем больше, чем сильнее изме­няются при переходе электрич. и магн. св-ва квант. системы, характеризуемые её электрич. и магн. моментами. Воз­можность излучат. К. п. между уров­нями с заданными хар-ками определя­ется отбора правилами (см. также Излучение).

Безызлучательные К. п. также ха­рактеризуются вероятностями соот­ветствующих переходов — ср. числами процессов отдачи и получения энер­гии ξki в 1 с, рассчитанными на одну ч-цу с энергией ξk (для про­цесса отдачи энергии) или с энергией ξi (для процесса получения энергии). Если возможны как излучательные, так и безызлучат. К. п., то полная вероятность перехода равна сумме вероятностей переходов обоих типов. Т. о., за счёт безызлучат. К. п. время жизни на уровне уменьшается. Безыз­лучат. К. п. играет существ. роль, когда его вероятность сравнима с ве­роятностью соответствующего излу­чат. К. п. Если первая много больше второй, то подавляющее большинство ч-ц будет терять энергию возбуждения при безызлучат. процессах — будет происходить тушение спон­танного испускания.

0 См. лит. при ст. Атом, Молекула, Спект­ры оптические.

М. А. Ельяшевич,

КВАНТОВЫЙ УСИЛИТЕЛЬ, усили­тель эл.-магн. волн радиодиапазона, основанный на вынужденном излуче­нии возбуждённых атомов, молекул, ионов. Эффект усиления в К. у. свя­зан с изменением энергии внутриат. эл.-нов, движение к-рых подчиняется законам квант. механики. Поэтому, в отличие от обычных усилителей, где используются потоки свободных электронов, подчиняющихся законам классич. механики, эти усилители получили назв. квантовых. Исходное излучение частоты со, распростра­няясь в среде, содержащей возбуждён­ные ч-цы, у к-рых частота 0, соот­ветствующая квант. переходу в ме­нее возбуждённое состояние (в част­ности, в основное), совпадает с со, стимулирует эти переходы. Каждый акт перехода сопровождается испу­сканием эл.-магн. кванта h, частота, фаза и направленность к-рого такие же, как и у кванта, вызвавшего переход. В результате происходит усиление исходного излучения. В состоянии термодинамич. равновесия распреде­ление ч-ц по уровням энергии опре­деляется темп-рой Т, причём уровень с меньшей энергией ξ1 более населён,



Рис. 1. Распределение ч-ц по уровням энер­гии в условиях термодинамич. равновесия: а — при темп-ре T1; б — при темп-ре Т2 > T1; N — населённость уровней энергии; ξ — энергия.


чем уровень с большей энергией ξ2 (рис. 1; см. Больцмана распределе­ние). Такое в-во всегда поглощает эл.-магн. волны. В-во начинает усили­вать волны, становится активным, ког­да равновесие нарушается и возбуж­дённых атомов становится больше, чем невозбуждённых (инверсия населённостей). Существуют разл. методы соз­дания инверсной населённости уров­ней энергии. Для К. у. наиб. удобным оказался метод, основанный на исполь­зовании трёх уровней энергии (описа­ние метода и рисунок см. в ст. Кван­товая электроника). Инверсную раз­ность населённостей, достаточную для создания эфф. усилителей, удаётся получить только при охлаждении в-ва до гелиевых темп-р (~4,2 К). Суще­ствуют конструкции К. у., к-рые мо­гут работать при темп-pax жидкого азота (~77 К) и выше (~190 К), но они менее эффективны.

Активная среда. Активным в-вом в К. у. служат диэлектрич. кристаллы с небольшой изоморфной примесью

277


парамагн. ионов (см. Парамагнетик, Изоморфизм), обладающих системой трёх (или более) энергетич. уровней, в к-рой осуществлена инверсия населённостей для двух уровней (рис. 2). Переходы между ними должны позво­лять усиливать сигнал заданной ча­стоты. Обычно применяется рубин (Аl2О3 с примесью ионов Cr3+), рутил (TiO2 с примесью ионов Cr3 + и Fe3+),

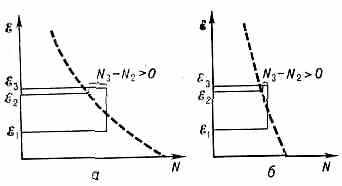

Рис. 2. Возникновение инверсии населённостей для уровней ξ2 и ξ3 в системе с тремя уровнями ξ1, ξ2, ξ3 под действием накачки: a — при темп-ре Т1, б — при темп-ре Т2 >T1. Пунктир показывает распределение ч-ц по уровням энергии при термодинамич. рав­новесии.


изумруд (Аl2О3•6SiO2•3ВеО с при­месью ионов Cr3+ ). Примесный ион в кристалле испытывает действие электрич. внутрикристаллического поля, создаваемого окружением. Это поле вызывает расщепление электронных уровней энергии, величина к-рого зависит от напряжённости и симмет­рии поля (см. Штарка эффект). Начальные расщепления «подстраива­ют» до нужной величины внеш. магн. полем Н, к-рое вызывает зеемановское расщепление и смещение уров­ней, зависящее от напряжённости магн. поля и его ориентации относи­тельно осей симметрии внутрикрист. поля (см. Зеемана эффект). Разность энергии между подуровнями может быть легко изменена варьированием величины и направления Н. Такое в-во может усиливать радиоволны в нек-ром диапазоне частот.

Коэффициент усиления. Чем боль­ший путь проходит волна в активном в-ве, тем выше коэфф. усиления К. у., показывающий во сколько раз амплитуда колебаний на выходе уси­лителя выше амплитуды на его входе. Коэфф. усиления можно уве­личить, заставив волну многократно проходить через кристалл, помещён­ный для этого в объёмный резонатор. Волна, попавшая в резонатор через отверстие в его стенке, многократно отражается от стенок резонатора и длительно взаимодействует с актив­ным в-вом. Усиление волны будет большим, если резонатор настроен на частоту усиливаемой волны. При каждом отражении от стенки с от­верстием связи часть эл.-магн. энер­гии, накопившейся в резонаторе, излу­чается наружу в виде усиленного сигнала (рис. 3, для разделения входа и выхода резонаторного К. у. при-

меняется т. н. циркулятор). Такой К. у. наз. отражательным.

Полоса пропускания. Кроме требуе­мого коэффициента усиления К, К. у. характеризуется частотной по­лосой пропускания, к-рая определяет его способность усиливать сигна­лы, быстро изменяющиеся во времени. Чем быстрее изменяется сигнал, тем больший частотный интервал



Рис. 3. Схема от­ражат. квант. уси­лителя с одним резонатором.


он занимает. Если полоса пропуска­ния усилителя меньше полосы, за­нимаемой сигналом, то в усилителе произойдёт сглаживание сигнала. Вве­дение резонатора в конструкцию К. у., с одной стороны, увеличивает его ко­эфф. усиления, а с другой — во столь­ко же раз уменьшает его полосу про­пускания. Однорезонаторные К. у. не получили распространения из-за не­возможности обеспечить широкую по­лосу пропускания. Более широкую полосу пропускания при большом ко­эфф. усиления имеют многорезонаторные К. у. Существует два типа многорезонаторных К. у.: отражат. типа с циркулятором (рис. 4) и проходного типа. В проходных К. у. волна распространяется вдоль цепочки резонаторов, заполненных активной средой. В каждом резона-



Рис. 4. Отражат. уси­литель с тремя резо­наторами.


торе при значит. полосе пропускания усиление невелико, но полное усиле­ние всей цепочки может быть доста­точно большим. Резонаторы проход­ного К. у. соединены друг с другом ферритовыми элементами. Под дей­ствием пост. магн. поля ферриты при­обретают св-во пропускать волну, распространяющуюся в одном на­правлении, поглощая встречную вол­ну. Осн. недостаток многорезонатор­ных К. у.— сложность перестройки частоты, т. к. при этом необходимо одновременно с изменением  менять собств. частоту большого числа ре­зонаторов.

Время вз-ствия волны с в-вом мож­но увеличить, применяя вместо сис­темы резонаторов т. н. замедля­ющие структуры. Скорость распространения волны вдоль такой структуры во много раз меньше ско­рости распространения волны в вол­новоде или в свободном пр-ве. С уменьшением скорости распростране­ния волны увеличивается усиление при прохождении волной единицы

длины кристалла. Замедляющие струк­туры широкополосны, что даёт воз­можность перестраивать частоту К. у. изменением только Н. Полоса пропу­скания таких К. у., а также многорезонаторных К. у. определяется ши­риной спектр. линии. К. у. с замед­ляющей структурой получили назв. К. у. бегущей волны.

Шумы. Кроме вынужденных квант. переходов в состояние с меньшей энергией, возможны и самопроизволь­ные (спонтанные) переходы, в резуль­тате к-рых излучаются волны, име­ющие случайные амплитуду, фазу и поляризацию. Эти волны добавля­ются к усиливаемой волне в виде шу­мов. Спонтанное излучение явл. един­ственным, принципиально неустра­нимым источником шумов К. у. Мощ­ность спонтанного излучения очень мала в радиодиапазоне и резко рас­тёт при переходе к оптич. диапазону. В связи с этим К. у. радиодиапазона (мазеры) отличаются исключительно низким уровнем собств. шумов. В них отсутствует дробовой шум, кроме того, у них мал и тепловой шум, т. к. они работают при темп-pax, близких к абс. нулю. Благодаря низкому уров­ню собств. шумов К. у. способны уси­ливать без искажений очень слабые сигналы. Они применяются в кач-ве входных каскадов в самых высокочувствит. радиоприёмных устрой­ствах в диапазоне длин волн ~4 мм—50 см. К. у. значительно уве­личили дальность действия линий косм. связи с межпланетными стан­циями, планетных радиолокаторов и радиотелескопов.

Мощность шумов К. у. удобно из­мерять, сравнивая её с мощностью из лучения абсолютно чёрного тела на частоте усиливаемого сигнала, и вы­ражать её через абс. темп-ру Тш (см. Шумовая, температура). Для боль­шинства активных в-в, используемых в К. у., Тш от 1 до 5 К. В реальных К. у. к этим ничтожно малым шумам добавляется гораздо более мощное тепловое излучение подводящих вол­новодов и др. конструктивных дета­лей антенны. Мощность теплового излучения пропорц. коэфф. поглоще­ния усиливаемой волны в этих эле­ментах приёмного устройства. Для уменьшения шумов необходимо охла­ждать возможно большую часть вход­ных деталей, но охладить весь вход­ной тракт до 4 К невозможно. Поэто­му не удаётся снизить шумы К. у. с антенной ниже 10 К. Это прибл. в 100 раз ниже уровня шумов лучших усилителей, имевшихся до появления К. у. Охлаждение К. у. производится жидким гелием в криостатах. Трудности, связанные со сжижением, транспортировкой и переливанием жидкого гелия, ограничивают применение К. у. Используются малые холодильные машины с замкнутым циклом движения охлаждающего в-ва, подсоединяемые непосредственно криостату.

278


• Штейншлейгер В. Б., Мисежников Г. С., Лифанов П. С., Кван­товые усилители СВЧ (мазеры), М., 1971: Карлов Н. В., Маненков А. А., Квантовые усилители, М., 1966: С и г м е н А., Мазеры, пер. с англ., М., 1966: Кванто­вая электроника, М., 1969 (Маленькая эн­циклопедия); Корниенко Л. С., Штейншлейгер В. Б., Квантовые усилители и их применение в космических исследованиях, «УФН», 1978, т. 126, в. 2.

А. В. Францессон.
