КОЛОРИМЕТР (от лат. color — цвет и греч. metreo — измеряю), 1) К. трёхцветный — прибор для измере­ния цвета в одной из трёхмерных колориметрнч. систем, в к-рой предпола­гается, что любой цвет может быть представлен как результат оптич. сло­жения (смешения) определ. кол-в трёх цветов, принимаемых в ней за основные цвета (см. Колориметрия).

В визуальных колориметрах эти кол-ва осн. цветов — т. н. координаты цве­та — подбираются наблюдателем так, чтобы получить цвет, неотличимый на глаз от измеряемого цвета (Ц). Ре­зультаты подбора фиксируются на

измерит. шкалах К. В простейшем визуальном К.— диске Максвел­ла — оптич. смешение осн. цветов происходит при быстром попеременном восприятии их наблюдателем одного за другим. Внеш. кольцо этого диска разделено на три сектора. Регулиров­кой величины каждого сектора, окра­шенного в один из осн. цветов, до­биваются того, чтобы при быстром вра­щении диска воспринимаемый цвет не отличался от цвета образца, поме­щённого в центр диска. Более рас­пространены визуальные К., в к-рых оптич. смешение осуществляется в пространстве одновременным освеще­нием белой поверхности тремя свето­выми потоками с разл. цветовыми хар-ками; вклад каждого потока в по­лучаемый цвет регулируется изме­нением его интенсивности.

Результаты измерений могут быть представлены в виде Ц=к'(К)+з'(З)+ +с'(С), где к', з', с'—считываемые по шкалам координаты Ц в сис­теме осн. цветов прибора К, 3 и С (обычно красного, зелёного и синего). Зная к', з' и с', можно рассчитать координаты Ц и в любой др. трёх­мерной колориметрич. системе (с др. основными цветами); для этого доста­точно знать координаты цветов К, 3 и С в такой др. системе. Чаще всего К. градуируют для пересчёта результа­тов измерений в междунар. систему XYZ.

Фотоэлектрические колориметры со­ставляют др. класс К. В проводимых с их помощью измерениях использу­ются соотношения, позволяющие рас­считать координаты цвета измеряемого излучения по его спектр. составу I() (интенсивности излучения как ф-ции длины волны). Эти соотноше­ния представляют собой интегралы от произведений I() на удельные координаты цвета — извест­ные ф-ции (т.н. кривые сло­жения) длины волны [в между­нар. системе XYZ это ф-ции x^-(), y^-(), z^-()]. Фотоэлектрич. К. разде­ляются на спектроколорнметры и приборы с селективными приёмниками. В первых измеряемое излучение разлагается дисперсион­ными призмами (или дифракционны­ми решётками) в спектр, «считывае­мый» фотоэлектрич. приёмником. Сиг­налы приёмника непрерывно или че­рез равные малые интервалы длин волн умножаются на ф-ции х^-(), у^-() и z^-() и интегрируются по всему види­мому спектру; результаты интегри­рования представляют собой коор­динаты измеряемого излучения. В К. с селективными приёмниками использу­ются три приёмника излучения со светофильтрами или один приёмник, перед к-рым последовательно вводят­ся три светофильтра. Каждый свето­фильтр явл. комбинацией цветных

299


стёкол; их толщины рассчитывают так, чтобы с макс. точностью привести спектральные чувствительности сочетаний приёмник—светофильтр к кри­вым х^-(), y^-(), z^-(). Если это осуще­ствлено, то значения трёх фототоков пропори, координатам цвета x, y, z.

Фотоэлектрич. К. разл. типов при­меняются в пром-сти для контроля цвета источников света, светофильт­ров и отражающих материалов, эк­ранов цветных и чёрно-белых теле­визоров и мн. др. изделий. Наиболее точные данные о цвете дают спектроколориметры. Высокой точностью из­мерений отличаются также фотоэлектрич. компараторы цвета, в к-рых измеряемый цвет сравнива­ется с близким по спектр. составу цветом эталонного образца.

2) К. в химии — оптич. прибор для измерения концентраций в-в в р-рах. Действие К. основано на св-ве окра­шенных р-ров поглощать проходя­щий через них свет тем сильнее, чем выше в них концентрация с окраши­вающего в-ва. Все измерения при по­мощи К. проводятся в монохроматич. свете того участка спектра, к-рый на­иболее сильно поглощается данным в-вом в р-ре (и слабо — др. компонен­тами раствора). Поэтому К. снабжа­ются набором светофильтров.

• Г у р е в и ч М. М., Цвет и его измерение, М.—Л., 1950; Фотоэлектрические приборы для цветовых и спектральных измерений, М., 1969 (Светотехнические изделия, в. 10).

Д. А. Шкловер.

КОЛОРИМЕТРИЯ (цветовые измере­ния), наука о методах измерения и ко­личеств. выражении цвета. В ре­зультате цветовых измерений (ЦИ) определяются три числа, т. н. цветовые координаты (ЦК), полностью определяющие цвет при нек-рых строго стандартизованных условиях его рассматривания.

Цветовые координатные системы и цветность. Основой матем. описания цвета в К. явл. экспериментально установленный факт, что любой цвет при соблюдении упомянутых условий можно представить в виде смеси (суммы) определённых кол-в трёх линейно независимых цве­тов, т. е. таких цветов, каждый из к-рых не может быть представлен в виде суммы к.-л. кол-в двух других цветов. Групп (систем) линейно неза­висимых цветов существует беско­нечно много, но в К. используются лишь нек-рые из них. Три выбранных линейно независимых цвета наз. ос­новными цветами (ОЦ); они определя­ют цветовую координат­ную систему (ЦКС). Тогда три числа, описывающие данный цвет, явл. кол-вами ОЦ в смеси, цвет к-рой зрительно неотличим от данного цве­та; эти три числа и есть ЦК данного цвета.

Эксперим. результаты, к-рые кладут в основу разработки колорнметрич. ЦКС, получают при усреднении дан­ных наблюдений (в строго определён­ных условиях) большим числом наб­людателей; поэтому они не отражают точно св-в цветового зрения к.-л. конкретного наблюдателя, а относятся к т. н. среднему стандартному колориметрич. наблюдателю. Будучи от­несены к стандартному наблюдателю в определённых неизменных условиях, стандартные результаты смешения цве­тов и построенные на их основе колориметрич. ЦКС описывают фактиче­ски лишь физ. аспект цвета, не учиты­вая изменения цветовосприятия глаза при изменении условий наблюдения, интенсивности цвета и по др. причи­нам (см. Цвет).

Когда ЦК к.-л. цвета откладывают по трём взаимно перпендикулярным координатным осям, этот цвет гео­метрически представляется точкой в трёхмерном, т. н. цветовом, простран­стве (ЦП) или же вектором, начало к-рого совпадает с началом координат, а конец — с упомянутой точкой цвета. Точечная и векторная геом. трактов­ки цвета равноценны и обе использу­ются в К. Точки, представляющие все реальные цвета, заполняют нек-рую область ЦП. Но математически все точки пр-ва равноправны, поэтому можно условно считать, что и точки вне области реальных цветов пред­ставляют нек-рые цвета. Такое рас­ширение толкования цвета как матем. объекта приводит к понятию нере­альных цветов, к-рые невозмож­но наблюдать или как-либо реализо­вать практически. Тем не менее с этими цветами можно производить матем. операции так же, как и с ре­альными цветами, что оказывается чрезвычайно удобным. За единичные кол-ва ОЦ в ЦКС принимают такие их кол-ва, к-рые дают в смеси нек-рый исходный (опорный) цвет (чаще всего белый).

Своего рода «качество» цвета, наз. его цветностью, геометрически удобно характеризовать в двумерном пр-ве — на «единичной» плоскости ЦП, проходящей через три единичные точки координатных осей (осей ОЦ). Линии пересечения единичной пло­скости с координатными плоскостями образуют на ней т. н. цветовой треугольник, в вершинах к-ро­го находятся единичные значения ОЦ. Если такой треугольник— равносто­ронний, его часто наз. треуголь­ником Максвелла. Цвет­ность к.-л. цвета определяется не тремя его ЦК, а соотношением между ними, т. е. положением в ЦП пря­мой, проведённой из начала коорди­нат через точку данного цвета. Дру­гими словами, цветность определяется только направлением цветового век­тора, а не абс. его величиной и, сле­довательно, её можно охарактеризо­вать положением точки пересечения этого вектора с единичной плоско­стью. Вместо треугольника Максвелла часто используют цветовой треугольник более удобной формы — прямоуг. и равнобедренный. Положение точки цветности в нём определяется дву­мя координатами цветности, каждая из к-рых равна частному от деления од­ной из ЦК на сумму всех трёх ЦК. Двух координат цветности достаточно, т. к., по определению, сумма её трёх координат равна 1. Точка цветности опорного цвета, для к-рой три коор­динаты равны между собой (каждая равна ¹/₃), находится в центре тяже­сти цветового треугольника.

Представление цвета с помощью ЦКС должно отражать св-ва цветового зрения человека. Поэтому предпола­гается, что в основе всех ЦКС лежит т. н. физиологическая ЦКС. Эта система определяется тремя ф-циями спектральной чувствительности (СЧ) трёх разл. типов приёмников света (наз. колбочками), к-рые расположены в сетчатке глаза чело­века и реакции к-рых, согласно наи­более употребительной трёхкомпонентной теории цветового зрения, ответ­ственны за человеческое цветовосприятие. Реакции этих приёмников на из­лучение считаются ЦК в физиол. ЦКС, но ф-ции СЧ глаза не удаётся уста­новить прямыми измерениями. Их определяют косвенным путём и не используют непосредственно в кач-ве основы построения колориметрич. систем.

Смешение цветов; кривые сложения. Св-ва цветового зрения учитываются в К. по результатам экспериментов со смешением цветов. В таких экспери­ментах выполняется зрит. уравнива­ние чистых спектральных цветов одинаковой интенсивности (соответствующих монохроматическо­му свету с разл. длинами волн) со смесями трёх ОЦ. Оба цвета (чистый спектральный и смесь) наблюдают рядом на двух половинках фотометрич. поля сравнения. По достижении уравнивания измеряются кол-ва трёх ОЦ и их отношения к единичным кол-вам ОЦ. Полученные величины явл. ЦК уравниваемого цвета в ЦКС. Если единичные кол-ва красного, зелёного и синего ОЦ обозначить как (К), (3), (С), а их кол-ва в смеси (ЦК) — к', з', с', то результат уравнивания мож­но записать в виде цветового ур-ния: Ц*=к'(К)+з'(З)+с'(С). Описанная процедура не позволяет уравнять большинство чистых спектр. цветов со смесями трёх ОЦ прибора. В та­ких случаях нек-рое кол-во одного из ОЦ (или даже двух) добавляют к уравниваемому цвету. Цвет получае­мой смеси уравнивают со смесью ос­тавшихся двух ОЦ прибора (или с одним). В цветовом ур-нии это фор­мально учитывают переносом соответ­ствующего члена из левой части в пра­вую. Так, если в поле измеряемого цвета был добавлен красный цвет, то Ц*=-к'(К)+з'(З)+с'(С). При до­пущении отрицат. значений ЦК уже все спектр. цвета можно выразить через выбранную тройку ОЦ. При

300


усреднении результатов подобной про­цедуры для неск. наблюдателей полу­чают усреднённые значения кол-в трёх ОЦ (удельные координаты Ц), смесь к-рых зрительно не­отличима от чистого спектрального цвета.

Графич. зависимости кол-в ОЦ от длины волны дают т. н. кривые сло­жения цветов, или кривые сло­жения, по к-рым можно рассчи­тать кол-ва ОЦ, требуемые для полу­чения смеси, зрительно неотличимой от цвета излучения сложного спектр. состава, т. е. определить ЦК такого цвета в ЦКС. Для этого цвет сложно­го излучения представляют в виде суммы чистых спектр. цветов, соот­ветствующих его монохроматич. со­ставляющим (с учётом их интенсив­ности). Возможность такого пред­ставления основана на одном из опыт­но установленных законов смешения цветов, согласно к-рому ЦК цвета смеси равны суммам соответствующих координат смешиваемых цветов. Т. о., кривые сложения характеризуют ре­акции на к.-л. излучение трёх разных типов приёмников света в человече­ском глазе. Очевидно, что ф-ции СЧ этих приёмников представляют собой кривые сложения в физиол. ЦКС. Каждой из бесконечно большого чис­ла возможных ЦКС соответствует своя группа из трёх кривых сложения, при­чём все группы сложения связаны меж­ду собой линейными соотношениями. Следовательно, кривые сложения лю­бой ЦКС можно считать линейными комбинациями ф-ций СЧ трёх типов приёмников человеческого глаза.

Фактически основой всех ЦКС явл. система, кривые сложения к-рой были определены экспериментально описанным выше способом. Её ОЦ явл. чистые спектр. цвета, соответст­вующие монохроматич. излучениям с дл. волн 700,0 (красный), 546,1 (зе­лёный) и 435,8 (синий) нм. Исходная (опорная) цветность — цветность равноэнергетич. белого цвета Е (т. е. цвета излучения с равномерным рас­пределением интенсивности по всему видимому спектру). Кривые сложения этой системы, принятой Междунар. комиссией по освещению (МКО) в 1931 и известной под назв. междунар. колориметрич. системы МКО RGB (от англ., нем. red, rot — красный, green, grŭn — зелёный, blue, blau — синий, голубой), показаны на рис. 1. Кривые сложения системы МКО RGB имеют отрицат. участки (отрицат. кол-ва ОЦ) для нек-рых спектр. цветов, что неудобно при расчётах. Поэтому наряду с системой RGB МКО в 1931 приняла другую ЦКС, систему XYZ, в к-рой отсутствовали недостатки си­стемы RGB и к-рая дала ряд возможно­стей упростить расчёты. ОЦ (X), (Y), (Z) системы XYZ — это нереальные цвета, выбранные так, что кривые сло­жения этой системы (рис. 2) не имеют отрицат. участков, а координата Y равна яркости наблюдаемого окрашенного объекта, т. к. кривая сло­жения у совпадает с ф-цией отно­сительной спектральной свето­вой эффективности стандартного на­блюдателя МКО для дневного зрения.

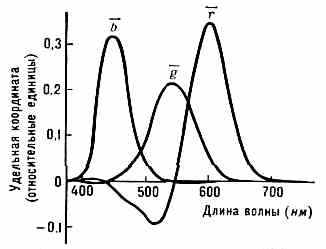

Рис. 1. Кривые сложения для ЦКС МКО RGB.

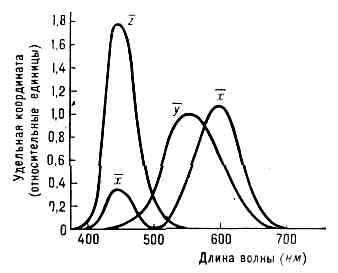

Рис. 2. Кривые сложения для ЦКС МКО

xyz.

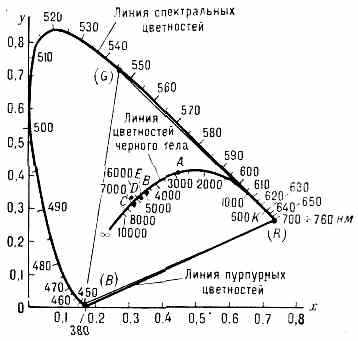

Рис. 3. График цветностей х, у системы МКО XYZ и цветовой треугольник системы МКО RGB.


На рис. 3 показан график цветностей (цветовой треугольник) х, у системы XYZ. На нём приведены линия спектр. цветностей, линия пурпурных цвет­ностей, цветовой треугольник (R) (G) (В) системы МКО RGB, линия цвет­ностей излучения абсолютно чёрного тела и точки цветностей стандарт­ных источников освещения МКО A, В, С и D. Цветность равноэнергетич. белого цвета Е (опорная цветность системы XYZ) находится в центре тяжести цветового треугольника этой системы. Система XYZ получила все­общее распространение и широко ис­пользуется в К. Но она не отражает цветоразличит. св-в глаза, т. е. одина­ковым расстояниям на графике цветностей х, у в разл. его частях не со­путствуют одинаковые зрит. различия между соответствующими цветами при одинаковой яркости (см. Цветовой кон­траст). Создать полностью зритель­но однородное ЦП до сих пор не удаётся. В осн. это связано с нелиней­ным характером зависимости зрит. восприятия от интенсивности воз­буждения светочувствит. приёмни­ков в сетчатке глаза. Предложено мно­го эмпирич. формул для подсчёта числа цветовых различий (порогов цветоразличения) между разл. цветами. Более ограниченная задача — создание зрительного одно­родного графика цветностей — при­близительно решена. МКО в 1960 рекомендовала такой график и, v, полученный в 1937 Д. Л. Мак-Ада­мом путём видоизменения графика, предложенного Д. Б. Джаддом (оба — США) на основании многочисл. эксперим. данных. Для подсчёта числа порогов цветоразличения E между разл. цветами обычно используется эмпирич. формула Г. Вышецкого (Канада):



где W=25Y^1/3-17, U=13W(u-u₀), V=13W(v—v₀). Здесь u₀, v₀— цвет­ность опорного белого цвета, Y — коэфф. отражения в данной точке объекта в % <100% для источника освещения или идеально отражающей поверхности). В 1976 МКО рекомен­довала применять эту ф-лу в несколь­ко модифицированном виде.

Приведённое описание показывает, что цель процесса измерения цвета — определение его ЦК в нек-рой ЦКС. Чаще всего это — стандартная колориметрич. система МКО XYZ. Когда цвет представлен спектр. распределе­нием излучения (испускаемого источ­ником, либо отражённого или про­пущенного предметом), то для нахож­дения его ЦК нужно использовать кривые сложения как взвешивающие ф-ции, оценивающие это излучение. Такая оценка может выполняться двумя путями.

Измерение цвета с использованием кривых сложения. Первый путь (т. н. спектрофотометрич. метод ЦИ) со­стоит в измерении спектр. распределе­ния энергии излучения и последующем расчёте ЦК при перемножении най­денной ф-ции спектр. распределения на три ф-ции сложения и интегрирова­нии произведений. Если Е () — ф-ция спектр. распределения энергии излучения источника, () — ф-ция

301


спектр. отражения или пропускания излучения предметом, a x^-(), y^-(), z^-() — ф-ции сложения, то ЦК X, Y, Z определяются след. образом:



(интегрирование проводится в диапа­зоне длин волн видимого излуче­ния — от 380 до 760 нм). Практи­чески интегрирование заменяют сум­мированием через интервалы  (от 5 до 10 нм), т. к. подынтеграль­ные спектральные ф-ции обычно неудобны для интегрирования: Х=_E()()x^-() и т. д. Спектр. распределение излучения и спектр. хар-ку отражения (пропускания) изме­ряют, разлагая свет в спектр, напр. в спектрофотометре или монохроматоре. Кривые сложения задаются в виде таблиц значений удельных коор­динат через 5 или 10 нм. Имеются так­же таблицы величин E()x^-() и т. д. для стандартных источников света МКО А, В, С, D, представляющих наиболее типичные условия естеств. (В, С и D) и искусств. (А) освещения. Второй путь ЦИ на основе кривых сложения — это анализ излучения с помощью трёх приёмников света, ф-ции СЧ к-рых совпадают с кривыми сложения. Каждый такой светоэлектрич. преобразователь выполняет дей­ствия перемножения двух спектр. ф-ций и интегрирования произведе­ний, в результате чего на его выходе электрич. сигнал равен (при соответ­ствующей калибровке прибора) од­ной из ЦК. Подобные цветоизмерит. приборы наз. фотоэлектриче­скими (или объективными) колориметрами. Они оценивают результирующее излучение, учитывая как избират. отражение (или пропу­скание) несамосветящихся предметов, так и освещение, т. е. прибор «видит» то, что видит глаз. Осн. трудностью при изготовлении фотоэлектрич. ко­лориметров явл. достаточно точное «формирование» кривых сложения, для чего обычно подбирают соответствую­щие светофильтры. Если прибор предназначен для работы с кривыми сложения х^-, у^-, z^-, то наиболее трудно сформировать двугорбую кривую х^-(рис. 2), Обычно каждая из её ветвей формируется отдельно; тогда при­бор содержит четыре канала (свето­фильтра). Иногда в колориметрах ис­пользуют и другие ЦКС, все кривые сложения к-рых одногорбые. Один из каналов колориметра одновременно может служить яркомером. Часто в таких приборах имеется спец. устрой­ство для расчёта координат цветно­сти. Макс. точность ЦИ фотоэлектрич.

колориметрами по цветности в коор­динатах х, у составляет (2—5) •10^-3.

Другие методы измерения цвета. В К. при нек-рых условиях возможно также прямое определение ЦК. В общем случае цветовые ощущения возбуждает световое излучение про­извольного спектр. состава, а ЦК фи­зически не существует. Прямое изме­рение ЦК возможно в «трёхцветных» устройствах получения цвета, ис­пользуемых, напр., для воспроизве­дения цветных изображений. ОЦ та­кого устройства определяют ЦКС; кол-ва ОЦ в смеси, дающей нек-рый цвет, и есть ЦК этого цвета в ЦКС устрой­ства. Пример такого устройства — трёхцветный кинескоп, где раздель­ное управление свечениями трёх лю­минофоров обеспечивает получение все­го множества цветов, цветности к-рых заключены в пределах цветового тре­угольника, определяемого ОЦ ки­нескопа. Для непосредств. измерения кол-в трёх ОЦ в цвете смеси, воспро­изводимом на экране кинескопа (т. е. ЦК в ЦКС кинескопа), можно исполь­зовать фотоэлектрич. приёмник излу­чения с произвольной СЧ, лишь бы она не выходила за пределы видимого спектра. Измерит. прибором, подклю­чённым к такому приёмнику, доста­точно поочерёдно замерить интенсив­ности свечения отд. люминофоров ки­нескопа. (При измерении интенсив­ности свечения красного люминофора «отключаются» лучи, возбуждающие зелёный и синий цвет, и т. д.) Ка­либровка подобного прибора состоит в снятии его показаний при поочерёд­ном измерении интенсивностей све­чения трёх люминофоров после уста­новки на экране опорного белого цве­та, т. е. цвета с опорной цветностью ЦКС кинескопа и макс. яркостью. В дальнейшем при измерениях разных цветов показания прибора делятся на показания для соответствующих ОЦ при опорном белом цвете. Результата­ми такого деления и будут ЦК в ЦКС кинескопа. Опорный белый цвет при калибровке устанавливается как мож­но более точно с помощью др. при­боров (спектрофотометра, фотоэлек­трич. колориметра) или визуально по спец. эталону белого цвета. Точность установки опорного белого цвета при калибровке определяет точность по­следующих ЦИ. Получить значения ЦК в других ЦКС (напр., междуна­родных) можно, пересчитав показа­ния прибора по формулам преобра­зования ЦК. Для вывода пересчёт­ных формул нужно знать координаты цветности опорного белого цвета и координаты ОЦ данного кинескопа, к-рые измеряют к.-л. др. методом. Большое преимущество такого непо­средств. измерения ЦК по сравнению с ЦИ при помощи фотоэлектрич. коло­риметра состоит в отсутствии необ­ходимости формировать определённые кривые СЧ фотоприёмника.

В К. ЦК можно определять также визуальными колориметрами. Наблюдатель, регулируя кол-ва трёх ОЦ такого прибора, до­бивается зрит. тождества цвета смеси этих цветов и измеряемого цвета. За­тем вместо последнего измеряют цвет смеси. А её ЦК есть просто кол-ва ОЦ колориметра, отнесённые к еди­ничным кол-вам этих же цветов. Т. о., при использовании визуальных коло­риметров измеряется не непосред­ственно цвет образца, а его метамер — зрительно неотличимый от не­го цвет смеси трёх ОЦ колориметра. Достоинством визуального колориметрирования явл. его высокая точность. Недостаток — то, что получаемые ре­зультаты действительны для конкрет­ного (выполняющего зрит. уравнение двух цветов), а не для стандартного наблюдателя. Кроме того, этим ме­тодом трудно измерять цвета не отд. образцов, а предметов.

Принцип зрит. сравнения измеряе­мого цвета с цветом, ЦК к-рого изве­стны или могут быть легко измере­ны, используется также в К. при ЦИ с помощью цветовых атласов, пред­ставляющих собой систематизирован­ные наборы цветных образцов в виде окрашенных бумаг. При сравнении с измеряемым цветом подбирается обра­зец из атласа, наиболее близкий к не­му. Измеренный цвет получает наиме­нование этого образца в соответствии с принятой в данном атласе системой обозначений. Для выражения его в междунар. ЦКС все образцы атласа заранее измеряются в этой системе при определённом освещении. Изме­ряемые цвета желательно наблюдать при том же освещении. Цветовые ат­ласы позволяют измерять цвета пред­метов, а не только спец. образцов, но дискретность набора цветов в атла­се снижает точность измерений, до­полнительно понижающуюся ещё и от того, что условия зрит. сравнения здесь хуже, чем при визуальном колориметрировании. В СССР используют цветовые атласы Рабкина и ВНИИМ, в США — атлас Манселла (Мензелла). ЦИ при помощи цветовых атла­сов явл. прикидочными и могут с ус­пехом производиться в случаях, когда большая точность не нужна или не­удобно применять др. методы.

Выражение цвета в определённой ЦКС (заданием его ЦК или же яр­кости и координат цветности) уни­версально и наиболее употребитель­но. Но прибегают и к др. способам количеств. выражения цвета. Приме­ром может служить вышеописанное выражение цвета в системе к.-л. цве­тового атласа. Ещё один такой спо­соб — выражение цвета через его яр­кость, преобладающую длину волны и колориметрич. чистоту цвета. (По­следние два параметра характеризу­ют цветность.) Достоинство этого спо­соба заключается в близком соответ­ствии трёх перечисленных параметров цвета привычным субъективным его хар-кам — соответственно светлоте, цветовому тону и насыщенности.

302


Было бы очень удобно характери­зовать цветность одним числом. Но её двумерность требует для её выра­жения в общем случае двух чисел. Лишь для нек-рых совокупностей цветностей (линий на графике цвет­ности) возможно одномерное выра­жение. Первая такая совокупность — чистые спектр. цвета и чистые пурпур­ные цвета, цветности к-рых определя­ются значениями преобладающей дли­ны волны. Вторая совокупность цвет­ностей, к-рые можно охарактеризо­вать одним числом,— это цветности излучения абсолютно чёрного тела, ис­пользуемые для описания источни­ков освещения с цветностями свече­ния, близкими к цветностям белых цветов. Величина, определяющая по­ложение точки на линии цветностей излучения чёрного тела (и цветности упомянутых источников), есть цве­товая температура, т. е. темп-pa в градусах Кельвина абсолютно чёр­ного тела, при к-рой оно имеет данную цветность.

•Гуревич М. М., Цвет и его измерение, М.—Л., 1950; Кривошеев М. И., Кустарев А. К., Световые измерения в те­левидении, М., 1973; Н ю б е р г Н. Д., Из­мерение цвета и цветовые стандарты, М., 1933.

А. К. Кустарёв.
