рисова­ние. Ему присущи следующие признаки:

- нестандартность шрифта и неравномерное размеще­ние текста;

- несимметричность расположения букв, слов и строк;

- неровность линий строк;

- неравномерность интервалов между буквами и: совами;

- отсутствие мелких элементов в рисунках и буквах;

- наличие грамматических ошибок в тексте и непра­вильное его смысловое содержание;

- следы подготовки оттиска (проколы бумаги от цирку­ля, остатки карандашных штрихов).

Самодельные клише бывают двух видов: плоские и рель­ефные.

При изготовлении плоских клише текст и другие эле­менты печати рисуют в зеркальном изображении на плот­ной бумаге, пленке, фотобумаге или другом плоском мате­риале, способном накапливать, а при незначительном ув­лажнении передавать краситель.

Признаки плоских клише:

- зеркальное изображение отдельных букв;

- относительно слабая окраска (бледность) всего оттис­ка;

78



Рис. 26. Наличие зеркальных знаков - признак подделки печати с изго-эвлением самодельного клише.

Рельефные клише изготавливают путем гравировки, травления, вырезания из плотных материалов (резины, ли­нолеума, дерева и т,д.), набирают из типографских литер.

К признакам, характерным дал использования рельеф­ных клише, относятся:

- нестандартность шрифта;

- упрощенное строение букв и знаков (отсутствие мел­ких деталей);

- угловатость овалов и полуовалов;

- перерывы штрихов и ободков;

- неровность букв (отсутствие радиальности, непарал­лельность элементов! букв и их искривление);

- неодинаковые размеры букв и интервалов между ни­ми;

- наличие зеркального отображения букв и знаков;

- наличие кругов годовых колец, если клише изготовле­но из древесины;

- неравномерное; распределение красителя в оттиске;

- ломаные линии строк.

При использовании в клише набора типографских ли-

характерными признаками, кроме вышеназванных, яв-

гя:

- рельефность оттиска;

- несимметричность текста и перевернутые знаки;

- наличие букв различных марок шрифта;

79

Названные признаки обнаруживаются визуально при незначительном увеличении с использованием простейших измерительных приборов, масштабных сеток, транспортира при осмотре документа I! косопадающем свете.

В процессе осмотра и исследования оттисков, изготов­ленных с помощью поддельных клише, желательно исполь­зовать для сравнения оттиски подлинных печатей, штам­пов.

Перекопирование оттиска печати или штампа с под­линного документа заключается в растворении красителя оттиска печати и перенесением его на поддельный доку­мент. Перекопирование может быть осуществлено двумя способами: путем непосредственного контакта и с помо­щью промежуточного клипсе.

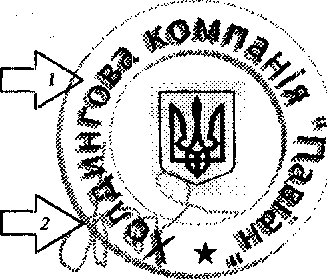

Рис. 27. Схематическое изобргнсение признаков, характерных для полу­чения: оттиска печати с использованием промежуточного клише: общая бледность огласка, расплывчатое» и сдвоенность штрихов - 1, наличие до­полнительных неоправданных штрихов - 2.

Признаки влажного копирования:

- общая бледность оттиска;

- расплывчатость штрихов;

- наличие посторонних штрихов;

- нарушение проклейки бумаги и потеря глянца от воз­действия виаги;

80

- наличие признаков дорисовки, ретуши;

-- срывы волокон бумаги;

- наличие частиц промежуточного клише;

- деформация бумаги;

- различная люминесценция бумаги;

- при копировании путем непосредственного контакта общая зеркальность изображения.



Рис. 28. Общая зеркальность оттиска - признак: прямого влажного ко­пирования.

Еще одним способом подделки указанных оттисков яв­ляется изготовление печати или штампа путем монтажа с помощью букв и цифр, вырезанных из подлинных печатей и штампов, вышедших из эксплуатации.

Использование распространенных в настоящее время печатей и штампов со смененным шрифтом может быть обнаружено при сравнении с подлинным оттиском по осо­бенностям шрифта, размещению отдельных знаков и строк относительно друг друга.

Иногда для изготовления поддельных документов ис­пользуются подлинные печати или штампы другой органи­зации, но при этом маскируется их содержание. С этой целью печать во время прикосновения к .листу бумаги слег-

81

ка поворачивается, ее оттиск получается расплывчатым, "смазанным".

В последнее время для перекопирования, а также для изготовления поддельных списков печатей и штампов ис­пользуются возможности копировалън о -множительной и компьютерной техники.

«Наиболее распространенным техническим способом подделки документа с использованием множительной тех­ники является монтаж фрагментов оригиналов разных до­кументов. Монтаж может быть выполнен несколькими способами: непосредственным копированием фрагмента одного документа (оттиска печати, лодписи, записи) на другой документ, изготовлением макета путем склеивания фрагментов оригинальных документов (с последующим его копированием) либо путем последовательного копирования этих фрагментов».¹

Для подготовки оттиска на компьютере пользуются дву­мя способами: полная подготовка изображения или обра­ботка предварительно сканированного изображения оттис­ка оригинала. Для этой цели могут быть использованы возможности графических редакторов, таких как «Соге! 1)га\у», «РЬо4о ЗЬор», «Р1с1:иге РиЫ18сНеп> и др. В частности, при создании схематических изображений печатей в дан­ном пособии автором использовались возможности про­граммы «Мхсгозой Ро\уег РотЬ>.

В качестве средств, с помощью которых такие оттиски переносятся на бумагу, используются различные устройст­ва печати, чаще всего лазерные и струйные принтеры. Для оттисков печатей и. штампов, полученных таким образом характерны признаки, присущие соответствующим спосо­бам печати.

Если же для перекопирования использовалась копире-вально-множительная техника, то кроме: признаков, харак­теризующих соответствующий способ печати, свойственно

¹ Дроздова Т.А., Логвинова Г.В. Криминалистическое исследование элек­трофотографических копий рукописных текстов и подписей с целью уста­новления их исполнителей //Криминалистика и судебная экспертиза. •• № 48. - К., 1997. - С. 90-96. 82

наличие дополнительных, неоправданных штрихов, кото­рые перекопировались с оригинала вместе с оттиском.

Глава. 4. ПОЛИГРАФИЧЕСКАЯ ПЕЧАТЬ

Слово полиграфия произошло от греческого "ро1у%гарЫа" (ро1уз - много, %гарНо - пишу)¹ и пришло в русский язык в XVIII в. из Франции. Со времени своего возникновения до наших дней полиграфия постоянно находится в про­цессе развития и совершенствования. Впервые книгопеча­тание появилось в Китаю и Корее в IX в., где печатной формой служила деревянная доска, на поверхности кото­рой рисовали подлежащие размножению тексты и изобра­жения. Затем вручную углубляли (гравировали) режущим инструментом пробельные участки, получая таким образом форму высокой печати. Для получения оттиска на печа­тающие элементы наносили краску, покрывали листом бумаги и притирали (создавая давление) гладкой палочкой, в результате чего краска переходила на бумагу, образуя от­тиск.

В 40-х годах XV в. в Германии был создан более со­временный способ изготовления литер путем отливки их из свинца.



Рис. 29. Литеры.

Со второй половины XV в. сташ использоваться первые формы для глубокой печати - гравюры на медных пласти­нах.

Официальной датой появления полиграфического про­изводства в России считается 1 марта 1564 г., когда Иван Федоров и его помощник Петр Мстиславец в основан­ной ими Московской типографии "Печатный двор" выпус-

¹ Современный словарь иностранных слов. - С.-Петербург, 1994. - С. 475.

83








|Унлотненная I I бумага__I
тили первую точно датированную русскую книгу "Апос­тол".

Изобретение фотографии (1839 г.) и открытие способ­ности светового дубления слоев, состоящих из желатина и соли хромовой кислоты (1855 г.), привели к разработке фо-тохимикографических способов изготовления изобрази­тельных печатных форм. В этих способах информация с оригинала стала переноситься на формньш материал не вручную, а фотографическими средствами.

В 1886 г. была изобретена первая строкоотливная ма­шина (линотип), механизировавшая наборные и отливные процессы и позволяющая получать монолитные шрифто­вые строки текста.

С 50-60 гг. XX в. для изготовления печатных форм и набора стали применять ЭВМ, а в настоящее время приме­няется и лазерная техника.

§ 1. Видьл и способы полиграфической печати

Существенного различия: между понятиями вид и способ печати нет. Вместе с тем можно сказать, что понятие вид носит более обобщающий характер и включает в себя не­сколько вариантов печатания, основанных на едином принципе получения изображения на оттиске.

В палиграфичесжом производстве применяются три ос­новных вида печати: высокая, плоская и глубокая.

По общепринятой классификации они отличаются друг от друга пр1вдципем разделения печатающих и пробельных элементов на печатных формах.

Печатные формы высокой печати (рис. 30) имеют про­странственное разделение печатающих и пробельных эле­ментов: рельефные печатающие элементы находятся в од­ной плоскости, а пробельные углублены на различную ве­личину в зависимости от их площади. Поскольку поверх­ности всех печатающих элементов расположены в одной плоскости, они покрываются равномерным по толщине красочным слоем.

Л До контакта с бумагой 2. После контакта с бумагой

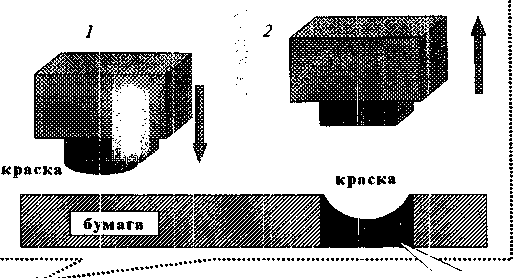

Рис. 30. Схематическое изображение форм высокой печати и процесса получения оттиска.

При печатании выступающие элементы формы вдавли­ваются в бумагу вместе с красочным слоем, вследствие чего в местах соприкосновения она деформируется (прогибает­ся), а красочный слой раздавливается, образуя на краях печатных элементов оттиска утолщение слоя красителя. Таким образом, для оттисков, полученных с форм вы-кой печати, характерны следующие признаки:

- глянцевая поверхность оттиска;

- деформация (вдавленность бумаги);

- утолщение красочного слоя по краям штрихов;

- четкие, ровные края штрихов знаков. Печатные формы для высокой печати разделяют на *:стовые, иллюстрационные и смешанные. Текстовая пе­чатная форма составляется Из отдельных литер или из це­лых строк набора и пробельного материала и предназначе­на для печатания текста,





краска

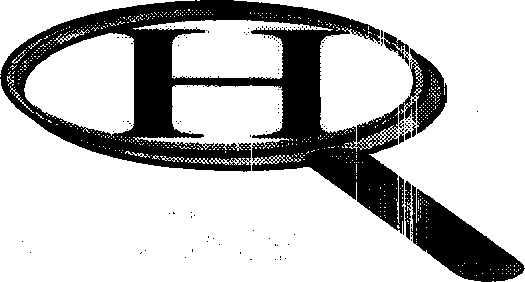

Рис. 31. Схематическое изображение отписка буквы, отпечатанной вы­сокой печатью.

Иллюстрационная форма обычно состоит из клише. Смешанная печатная форма состоит из набора и клише.

.—1—2—1—2



Рис. 32. Схематическое изображение форме! плоской печати.

На печатных формах плоской печати печатающие 2 и пробельные 7 элементы расположены в одной плоскости и имеют различные физике -химические свойства: первые олеофильны (жировосприимчивы), вторые гидрофильны (внаговосприимчивы).

86



1 - до печати

2 - после печати

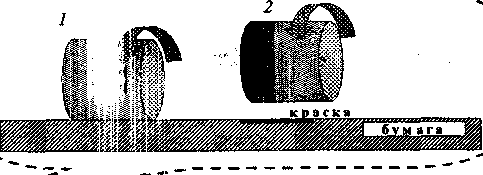

Рис. 33. Схематическое изображение получения оттиска с форм пло­ской печати.

Перед получением каждого оттиска в процессе печата­ния форма сначала увлажняется определенным водным раствором (реже - спиртовым), который смачивает только гидрофильные пробельные элементы, затем наносится пе­чатная краска (ри«г. 33), содержащая свободные жирные кислоты. Она прилипает только к олеофилъным печа­тающим элементам. В связи с тем, что печатающие эле­менты находятся в одной плоскости, они покрываются равномерным по толщине слоем краски и поэтому все элементы оттиска состоят из красочного слоя одинаковой толщины.

Существуют разновмдаости плоской печати - литограф­ская и офсетная, различия между которыми будет рассмот­рено ниже.

Для оттисков, полученных с плоских печатных форм, характерны следующие признаки:

- отсутствие деформации бумаги в месте расположения штрихов;

- равномерное распределение слоя краски в штрихах;

- матовая поверхность оттиска;

87







- недостаточно четкие края штрихов знаков.

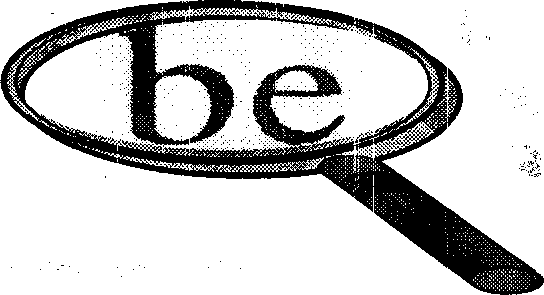

Рис. 34. Увеличенное изображение оттиска букв, выполненного спосо­
бом плоской печати. .;..•'.

Печатные формы для плоской печати изготавливаются фотохимическим, электрофотографическим либо ручным способом.

Формы глубокой печати имеют пространственное разде­ление пробельных и печатающих элементов.

Печатающие элементы углублены на различную или одинаковую величину. Они представляют собой независи­мо от характера изображения (текст, иллюстрации) отдель­ные ячейки очень малой площади, разделенные между со­бой тонкими перегородками - пробелами. Эти перегород­ки и другие пробельные элементы возвышены и находятся на одном уровне.

1 - до контакта с бумагой,

2 - после контакта с бумагой

Рис. 35. Схематическое изображение форм глубокой печати и получе­ния оттиска с нее.

Печатная форма глубокой печати обычно изготавливает­ся на цилиндре. 1В процессе печатания маловязкая краска сначала наносится, в избыточном количестве на всю по­верхность вращающейся формы, затем специальный нож (ракель), скользя по поверхности пробельных элементов формы (в том числе и по перегородкам), удаляет полно­стью краску с пробельных и избыток с печатающих эле­ментов. Таким образом, краска остается только в ячейках. Ее толщина на оттиске (рис. 36) в зависимости от глубины ячеек формы может быть одинаковой или различной.

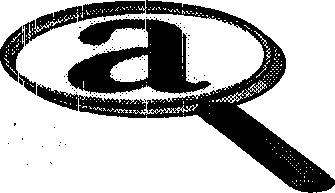

Рис. 36. Увеличенное изображение отгиска букв, выполненного спосо-|'бом глубокой печати.

Признаком глубокой печати является рельефно высту­пающий крг.сочкый слой на оттиске, более высокий по центру штрихов.

Формы глубокой печати изготавливаются фотохимиче­ским, электронно-гравировальньш и ручным способами. Недавно в Великобритании разработана лазерная система для изготовления форм глубокой печати "Лазергравюр-700".

Перенос красочного изображения с различных печатных форм на запечатываемый материал (бумагу) происходит обычно посредством давления. При этом краска может пе­реходить либо непосредственно с формы на бумагу, либо через промежуточное звено. В первом случае бумага при­водится в контакт с печатной формой и краска под давле­нием переходит с печатающих элементов на бумагу, обра­зуя оттиск. Непосредственная передача краски с оттисков на бумагу характерна для высокой и глубокой печати и час­тично плоской (литографской) печати. Пр>и этом следует иметь в виду, что изображение на печатной форме должно быть обратным (зеркальным).

получения оттисков офсетным

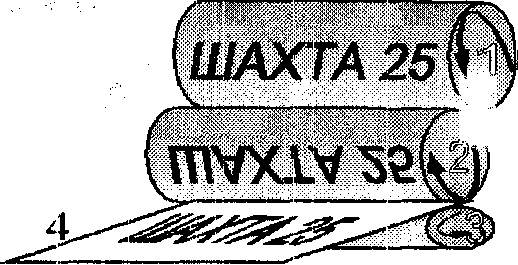

Рис. 37. Схематическое изображение способом.

Во втором случае (рис. 37) в процессе печатания к форме 1 прижимается промежуточное звено 2 (например, резиновое полотно), которое принимает на себя краску с печатающих элементов, а затем передает ее на бумагу 4. Изображение на форме должно быть прямым, (на резино-тканевом полотне •• обратным, на бумаге - прямым).



Такой способ печати называется офсетным. Он приме-няется прежде всего в плоской (кроме литографской) печа­ти, реже в высокой, и еще реже в глубокой печати. Если такой способ переноса краски используется в высокой пе­чати, то печать называется высокая офсетная, в глубокой -глубокая офсетная, в плоской - плоская офсетная. В по­следнем случае для краткости опускается слово "плоская".

Необходимость использования офсетного способа пере­носа краски прежде всего в плоской печати вызвано тем, что в процессе печатания гидрофильные и олеофильные пленки печатной формы соприкасаются не с относительно жесткой бумагой, а с эластичной резино-тканевой пласти­ной. Благодаря этому уменьшается необходимое для печа­тания давление и износ печатающих и пробельных элемен­тов формы.

Кроме рассмотренных основных (классических) видов и способов печати, в полиграфическом производстве исполь­зуются другие специальные виды и способы печати.
