Контрольные вопросы к ЛПР №1

1. Дайте определение трансформатора и поясните его назначение, устройство и принцип действия.

2. Объясните механизм саморегулирования трансформатора.

3. Какую величину называют коэффици­ентом трансформации трансформатора? Как можно изменить его значение? Как экспериментально можно определить значение коэффици­ента трансформации трансформатора?

4. Как с помощью лабораторной установки, схема которой представлена на рис. 1.1, провести опыт холостого хода трансформатора Тр? Какая упрощенная эквивалентная электрическая схема отображает работу трансформатора в режиме холостого хода?

5. Дайте определение термину «Напряжение короткого замыкания трансформатора». Почему каждый трансформатор имеет одно единственное значение напряжения короткого замыкания?

6. Как с помощью лабораторной установки, схема которой представлена на рис. 1.1, провести опыт короткого замыкания трансформатора Тр? Какая упрощенная эквивалентная электрическая схема отображает работу трансформатора в режиме опытного короткого замыкания?

7. Какие параметры определяют в опыте холостого хода трансформатора?

8. Какие параметры определяют в опыте короткого замыкания трансформатора?

9. Приведите полную Т-образную схему замещения трансформатора и соответствующую ей полную систему уравнений электрического равновесия электрических и магнитных цепей трансформатора.

10. Каким образом «приводятся» к первичной обмотке ЭДС, ток и электрические сопротивления вторичной цепи?

11. Изобразите векторную диаграмму для режима работы трансформатора со смешанной активно-индуктивной нагрузкой. Ход построения поясните.

12. Что называется внеш­ней характеристикой трансформатора? Как с помощью лабораторной установки, схема которой представлена на рис. 1.1, определить (снять) внешнюю характеристику трансформатора Тр?

13. Какая величина называется изменением напряжение трансформатора?

14. Как можно трансформировать трехфазные системы токов и напряжений? Как соединяют обмотки отдельных фаз трехфазного трансформатора? Ответ продемонстрируйте на схемах.

15. Дайте определение термину «Группа соединения трансформатора». Ответ поясните. Как обозначается и что означает номер группы соединения трансформатора, указанный в его паспорте или на схеме? Какие группы соединений могут быть у однофазного трансформатора?

16. С какой целью применяется параллельное включение нескольких трансформаторов? Какие признаки говорят о нормальной работе параллельно включенных трансформаторов? Какие условия должны быть выполнены для безаварийного включения и нормальной работы параллельно работающих трансфор­маторов?

17. Какая принципиальная особенность отличает автотрансформатор от классического трансформатора?

18. Какими особенностями обладает сварочный трансформатор?

19. Расскажите об устройстве и принципе действия трансформатора тока. Какова его главная особенность по сравнению с классическим трансформатором? По какой причине обрыв вторичной цепи трансформатора тока является тяжелым аварийным режимом?


ЛАБОРАТОРНО-ПРАКТИЧЕСКАЯ РАБОТА № 2.

ИССЛЕДОВАНИЕ АСИНХРОННОГО ДВИГАТЕЛЯ С КОРОТКОЗАМКНУТЫМ РОТОРОМ


Цель работы: Ознакомиться с устройством и принципом действия асинхронного двигателя с короткозамкнутым ротором (АД), изучить электромеханические свойства АД.

1. План работы:

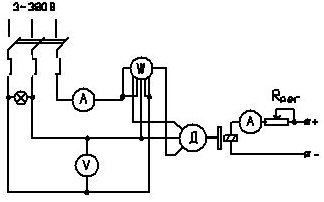

• Изучить электрическую схему лабораторной установки, представленную на рис.2.1.


• Изучить порядок экспериментального получения электромеханической, механической и рабочих характеристик асинхронного двигателя (АД).


• Выполнить формирование необходимых исходных данных и расчетов в соответствии с приведённой ниже программой исследования.

• Оформить отчет.


2. Программа исследования

2.1. Дать описание состава и принципа действия лабораторной установки, схема которой представлена на рис.2.1.

2.2. По паспортным данным асинхронного двигателя с короткозамкнутым ротором для своего варианта (см. Табл. 2.2. и 2.1-1) определить:

• Частоту вращения магнитного поля в рабочем зазоре n₁;

• Число пар полюсов обмотки двигателя p;

• Скольжение при номинальной нагрузке s_н;

• Активную мощность, потребляемую двигателем из электросети Р₁ в номинальном режиме.

• Номинальный и пусковой токи статора I_Н и I_П.

• Занести полученные расчётные параметры АД в таблицу 2.1-2.


2.3. Рассчитать и построить механическую характеристику асинхронного двигателя (АД) в осях М_ЭМ = f(n₂) и М_ЭМ = f(s) с обязательным отображением на ней номинального (М_ЭМ =М_Н, n₂=n_Н) пускового (М_ЭМ =М_П, n₂=0) и критического (М_ЭМ=М_МАХ, n₂=n_кр ) режимов.
