«Работа газа»

Каждый учитель физики при желании может самостоятельно сконструировать компьютерную лабораторную работу, используя интерактивные модели из мультимедийного курса «Открытая Физика. 2.5». Для этого рекомендуется использовать тот же алгоритм для создания лабораторных работ, который применен в данном мультимедийном курсе. Сначала рекомендуется разобрать теорию вопроса, затем ответить на контрольные вопросы, потом выполнить задачи, при решении которых необходимо провести компьютерный эксперимент и проверить полученный результат.

Компьютерная лабораторная работа «Работа газа»

Цель работы. Определение работы газа при расширении и сжатии, взаимосвязи количества теплоты, получаемой газом при различных процессах и внутренней энергии.

Теория вопроса.

Внутренняя энергия одного моля идеального одноатомного газа (гелий, неон и др.), молекулы которого совершают только поступательное движение, зависит только от температуры .

Поскольку потенциальная энергия взаимодействия молекул зависит от расстояния между ними, в общем случае внутренняя энергия U тела зависит наряду с температурой T также и от объема V:

Таким образом, внутренняя энергия U тела однозначно определяется макроскопическими параметрами, характеризующими состояние тела. Она не зависит от того, каким путем было реализовано данное состояние. Принято говорить, что внутренняя энергия является функцией состояния. Используя уравнение Менделеева-Клайперона, можно представить выражение для внутренней энергии идеального одноатомного газа в виде

Внутренняя энергия тела может изменяться, если действующие на него внешние силы совершают работу (положительную или отрицательную). Например, если газ подвергается сжатию в цилиндре под поршнем, то внешние силы совершают над газом некоторую положительную работу A'. В то же время силы давления, действующие со стороны газа на поршень, совершают работу A = – A'. Если объем газа изменился на малую величину ΔV, то газ совершает работу pSΔx = pΔV, где p – давление газа, S – площадь поршня, Δx – его перемещение. При расширении работа, совершаемая газом, положительна, при сжатии – отрицательна. В общем случае при переходе из некоторого начального состояния (1) в конечное состояние (2) работа газа выражается формулой (рис. 1.):

А = p(V₂ – V₁).


Рисунок 1. Графическое изображение работы газа

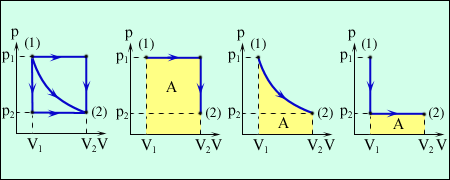

Рисунок 2. Три возможных перехода идеального газа

Три различных пути перехода из состояния (1) в состояние (2). Во всех трех случаях газ совершает разную работу, равную площади под графиком процесса (Рис. 2).

Процессы, изображенные на рис. 2, можно провести и в обратном направлении; тогда работа A просто изменит знак на противоположный. Процессы такого рода, которые можно проводить в обоих направлениях, называются обратимыми.

Внутренняя энергия тела может изменяться не только в результате совершаемой работы, но и вследствие теплообмена. При тепловом контакте тел внутренняя энергия одного из них может увеличиваться, а внутренняя энергия другого – уменьшаться. В этом случае говорят о тепловом потоке от одного тела к другому.

Количеством теплоты Q, полученной телом, называют изменение внутренней энергии тела в результате теплообмена. При расширении газ совершает положительную работу A₁, равную площади под кривой abc, при сжатии газ совершает отрицательную работу A₂, равную по модулю площади под кривой cda. Полная работа за цикл A = A₁ + A₂ на диаграмме (p, V) равна площади цикла. Работа A положительна, если цикл обходится по часовой стрелке, и A отрицательна, если цикл обходится в противоположном направлении (Рис. 3).

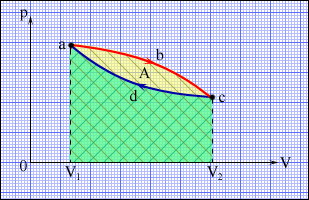

Рисунок 3. Полная работа газа за цикл

Круговой процесс на диаграмме (p, V). abc – кривая расширения, cda – кривая сжатия. Работа A в круговом процессе равна площади фигуры abcd.

Порядок выполнения компьютерной лабораторной работы:

I. Ответить на вопросы к лабораторной работе:

1. Газ изохорно нагревался, при этом ему передали количество теплоты 400 Дж. Как изменилась его внутренняя энергия?
А) Не изменилась; Б) Внутренняя энергия увеличилась на 400 Дж, работа газа равна нулю; В) Внутренняя энергия уменьшилась на 400 Дж, работа газа равна нулю;
Г) Внутренняя энергия увеличилась на 400 Дж, работа газа положительна;
Д) Внутренняя энергия уменьшилась на 400 Дж, работа газа отрицательна.

2. Газ, расширяясь, совершает работу 100 Дж. При этом ему сообщают количество теплоты 300 Дж. Как изменилась его внутренняя энергия?
А) Увеличилась на 400 Дж; Б) Уменьшилась на 400 Дж; В) Не изменилась;
Г) Возросла на 200 Дж; Д) Уменьшилась на 200 Дж.

3. На рисунке изображен график изотермического процесса в координатах T, V. При переходе из состояния 1 в состояние 2:
А) внутренняя энергия газа возросла;
Б) давление газа неизменно;
В) работа, совершаемая внешними телами, положительна;
Г) газу сообщили некоторое количество теплоты;
Д) температура газа в процессе сжатия возросла.

4. 20 молей одноатомного идеального газа нагрели на 50 К. Какую работу при этом совершил газ, если процесс изобарический?
А) 831 Дж. Б) 554 Дж. В) 1,39 кДж. Г) 5,54 кДж. Д) 8,31 кДж.

5. Газ совершил одинаковую работу при изотермическом и адиабатическом процессах. Его внутренняя энергия:
А) в обоих случаях уменьшилась; Б) в обоих случаях увеличилась;
В) в обоих случаях не изменилась; Г) при адиабатическом процессе не изменилась, при изотермическом процессе уменьшилась; Д) при изотермическом процессе не изменилась, при адиабатическом процессе уменьшилась.

6. Изменение внутренней энергии идеального газа при изотермическом процессе:
А) изменение внутренней энергии пропорционально полученному количеству теплоты;
Б) внутренняя энергия идеального газа не меняется; В) может принимать любые значения; Г) положительно при расширении; Д) отрицательно при сжатии.

7. Определить работу, совершенную 1 молем одноатомного газа при увеличении его объема при изобарном нагревании на 100 К.
А) 83,1 Дж Б) 55,4 Дж В) 138,5 Дж Г) 831 Дж Д) 554 Дж

8. Чему равна работа, совершенная газом при переходе из состояния 1 в состояние 2, если р₁ = 20 Па, р₂ = 5 Па, V₁ = 1 м³, V₂ = 4 м³?
А) 15 Дж; Б) 20 Дж; В) 60 Дж;
Г) 80 Дж; Д) 100 Дж.

9. Чему равна работа, совершенная газом при переходе из состояния 1 в состояние 2, если р₁ = 20 Па, р₂ = 5 Па, V₁ = 1 м³, V₂ = 4 м³?
А) 15 Дж;
Б) 20 Дж;
В) 60 Дж;
Г) 80 Дж;
Д) 100 Дж.

10. Какое выражение соответствует первому закону термодинамики для теплоизолированной системы?
А) Q = A Б) Q = A' В) Δ U = Q Г) Δ U = A + Q Д) Δ U = A

Номера верных ответов внести в таблицу:

Номер вопроса	1.	2.	3.	4.	5.	6.	7.	8.	9.	10.
Ответ
