КОНЕЧНО-ЭЛЕМЕНТНЫЙ ПАКЕТ ACELAN КАК ИНСТРУМЕНТ СТУДЕНЧЕСКОГО КОЛЛЕКТИВНОГО НАУЧНОГО ТВОРЧЕСТВА

Курбатова Н.В., Наседкин А.В., Скалиух А.С.

Ростовский государственный университет, механико-математический факультет

nvk@math.rsu.ru, nasedkin@math.rsu.ru, skaliukh@math.rsu.ru

Пакет ACELAN представляет собой конечно-элементный комплекс программ, разработанный сотрудниками кафедры математического моделирования РГУ и предназначенный для решения сложных научно-технических задач.

С помощью ACELAN можно изучать напряженно-деформированное состояние тел со сложными физико-математическими свойствами, находящихся под воздействием механических, электрических или акустических нагружений. Объекты исследования в ACELAN могут иметь составную структуру и состоять из упругих и электроупругих анизотропных тел, в том числе, контактирующих с акустическими средами. Пакет обеспечивает проведение исследований в следующих постановках: плоская деформация; плоское напряженное состояние; осесимметричные задачи, пространственные задачи для тел обобщенной цилиндрической формы.

В основу решателей ACELAN положен комплекс симметричных седловых алгоритмов и ряд оригинальных моделей [1-2].

Неопытный пользователь может достаточно легко обучиться работе в пакете, следуя специально разработанным ранее инструкциям [3]. Эти инструкции описывают пошаговое решение ряда тестовых задач, начиная от построения геометрии, задания граничных условий и материалов, проведения триангуляции, и до получения конечно-элементного решения и сопутствующих физических характеристик. Динамичное развитие пакета, пополнение его новыми модулями и возможностями требует оперативного тестирования и написания новых сопроводительных инструктивных материалов. Неопытные пользователи эксклюзивны в своей неопытности, а поэтому только достаточное их количество позволит отследить разнообразные неточности программы и формулировки алгоритмов guide–файлов, а также получить более качественные аналоги инструкций.

В этой связи в рамках продолжения работ по теме «Использование программного комплекса ACELAN для проведения лабораторных работ и студенческих научных расчетов» по программе «Развитие современных информационных технологий в процессе обучения в РГУ» было запланировано посвятить часть производственной практики студентов 5-го курса кафедры математического моделирования работе с пакетом ACELAN.

Каждому из студенческой группы «неопытных пользователей» была поставлена своя сложная задача, требующая моделирования решения в пакете, получения сравнительных результатов в родственных программах ANSYS или FlexPDE и написания собственного guide–файлa. Следует отметить, что большинство из подобранных примеров были взяты из фирменных тестов коммерческих пакетов ANSYS и FlexPDE. Поэтому данные примеры содержали описания и комментарии, которые можно было использовать как образцы при разработке собственных guide–файлов для ACELAN.

В результате студентами был подготовлен сборник инструкций по выполненным примерам. В процессе разработки guide–файлов студентами были также освоены издательский пакет LaTeX и технология создания многослойных графических панелей, а также выявлены некоторые неточности в работе интерфейса ACELAN. Проведенное комплексное тестирование следует признать чрезвычайно полезным инструментом для дальнейшего улучшения пакета ACELAN.

Подготовленный инструктивный материал является удобным методическим инструментом преподавателей кафедр, работающих в рамках программы "Создание корпоративной учебно-исследовательской кафедры математического моделирования и прикладной математики РГУ, ТРТУ и ЮРГТУ"

Список литературы

1. Акопов О.Н., Белоконь А.В., Надолин К.А., Наседкин А.В., Скалиух А.С., Соловьев А.Н. Симметричные седловые алгоритмы конечно-элементного анализа составных пьезоэлектрических устройств // Математическое моделирование. 2001. Т. 13, № 2. С.51-60.

2. Белоконь А.В., Наседкин А.В., Соловьев А.Н. Новые схемы конечно-элементного динамического анализа пьезоэлектрических устройств // Прикладная математика и механика. 2002. Т. 66, № 3. С.491-501.

3. Белоконь А.В., Курбатова Н.В., Наседкин А.В. Разработка инструкций пользователя и применение конечно-элементного пакета ACELAN в учебном процессе // Научно-методич. конф. “Современные информац. технологии в образовании: Южный Федеральный округ”. 13-14 мая 2004. Тез. докл. / Ростов-на-Дону: Изд-во ЦВВР, 2004. С. 41-44.

РЕАЛИЗАЦИЯ АЛГОРИТМОВ АФФИННЫХ ПРЕОБРАЗОВАНИЙ ПРИ ОБУЧЕНИИ КОМПЬЮТЕРНОЙ ГРАФИКЕ

Куркурин Н.Д., Ахмедишев Р.Р.

Астраханский государственный технический университет

kurkurin@astu.org, rafailka@gmail.com

В компьютерной графике широко используются методы преобразования координат, в том числе аффинные преобразования [1].

В данной работе рассматриваются частные случаи аффинных преобразований: сдвиг и поворот. При этом приводится наиболее общий случай операции поворота – кантование фигуры внутри выпуклого многоугольника.

Под кантованием будем понимать поворот внутреннего многоугольника вокруг точки касания со стороной внешнего многоугольника (без скольжения). Введем термины. Кантуемый многоугольник (фигура) – это многоугольник, который подвергаем кантованию. Базовый многоугольник – это внешний многоугольник, по сторонам которого осуществляется кантование.

Кантование представляет собой вращение кантуемой фигуры относительно её точки касания с базовой фигурой до тех пор, пока не будет зафиксирована новая точка касания [2]. Для реализации поворота фигуры используется математический аппарат аффинных преобразований. А определение точек касания двух многоугольников осуществляется методами аналитической геометрии.

Если координаты точки до преобразования (x, y), то координаты точки после преобразования (поворота точки на угол  вокруг некоторого центра вращения) определяются по формулам:

x’ = x cos - y sin

y’ = x sin + y cos

Координаты точки касания (x₀, y₀) определяются по формулам:

x₀= x – kA; y₀ = y – kB,

где: k = (Ax + By +C)/(A² + B²),

A,B,C – коэффициенты уравнения прямой, определяющей радиус вращения фигуры вокруг точки касания (x₀, y₀).

Введем некоторые ограничения:

- размеры внутреннего многоугольника не превосходят размеров внешнего, то есть все точки кантуемого многоугольника всегда находятся внутри внешнего многоугольника;

- внешний многоугольник, по сторонам которого осуществляется кантование, должен быть выпуклым;

- в данной работе мы не будем рассматривать ситуацию, при которой в какой-то момент времени внутренний многоугольник «застрянет» и дальнейшее кантование в том же направлении будет невозможно.

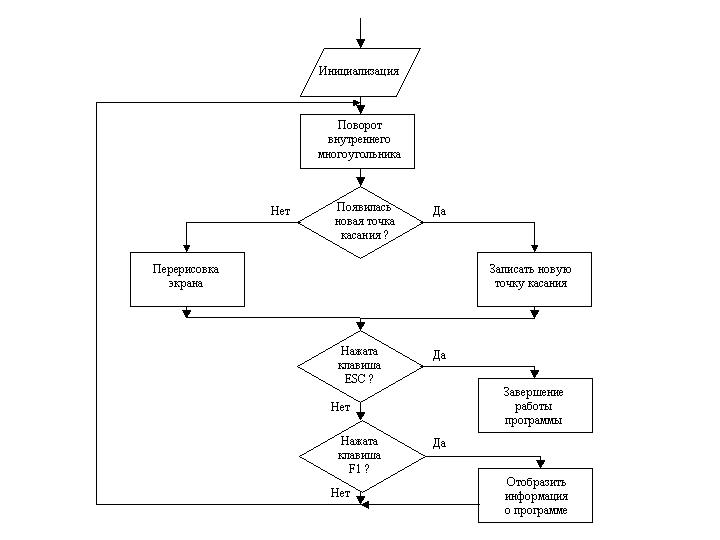

На рисунке 1 представлен укрупненный алгоритм кантования фигуры внутри выпуклого многоугольника.

Реализация алгоритма выполнена в среде Turbo C++.

В блоке «Инициализация» задаются исходные данные:

- описание кантуемого многоугольника (описание хранится в переменной poly=Polygon::Proper(5, 0.8, 0.8. 1);

- описание внешнего многоугольника (описание хранится в переменной borderPoly);

- представление внешнего многоугольника в виде пересечения полуплоскостей (хранится в переменной border);

- позиционирование кантуемого многоугольника внутри внешнего и координаты точки касания (переменная rotPt);

- инициализация графической системы Turbo C++.

Рис. 1. Укрупненный алгоритм кантования фигуры внутри выпуклого многоугольника.

Следующие блоки реализуют основной цикл алгоритма.

В блоке “Поворот внутреннего многоугольника” производится преобразование координат для операции поворота внутреннего многоугольника (poly) вокруг точки касания (rotPt) этого многоугольника со стороной внешнего многоугольника. В следующем блоке осуществляется проверка: при повороте фигуры наступило ли событие “касания” точки внутреннего многоугольника стороны внешнего многоугольника? То есть, появилась ли новая точка касания?

Если “Да”, то в блоке “Запоминание новой точки” записываются координаты новой точки касания в переменной rotPt и выполняется следующий блок “Перерисовка экрана”.

Если “Нет”, то выполняется блок “Перерисовка экрана”.

В блоке “Перерисовка экрана” осуществляются операции:

- очистка экрана;

- вывод осей координат (ploter.OutAxes());

- вывод в графическом режиме текста подписей осей координат (ploter.DrawXLabels(), ploter.DrawYLabels());

- вывод внешнего многоугольника (ploter.FillPoly(borderPoly));

- вывод кантуемого многоугольника (ploter.FillPoly(poly));

- вывод визуальной фиксации точки касания (ploter.OutPoint(rotPt));

- копирование содержимого активной страницы в видимую страницу.

В следующих двух логических блоках осуществляются проверки нажатия клавиш ESC (Выход из программы) и F1 (Помощь), при выполнении условий соответственно выполняются блоки “Завершение работы программы” и “Отобразить информацию о программе”.

Далее осуществляется переход на начало основного цикла алгоритма.

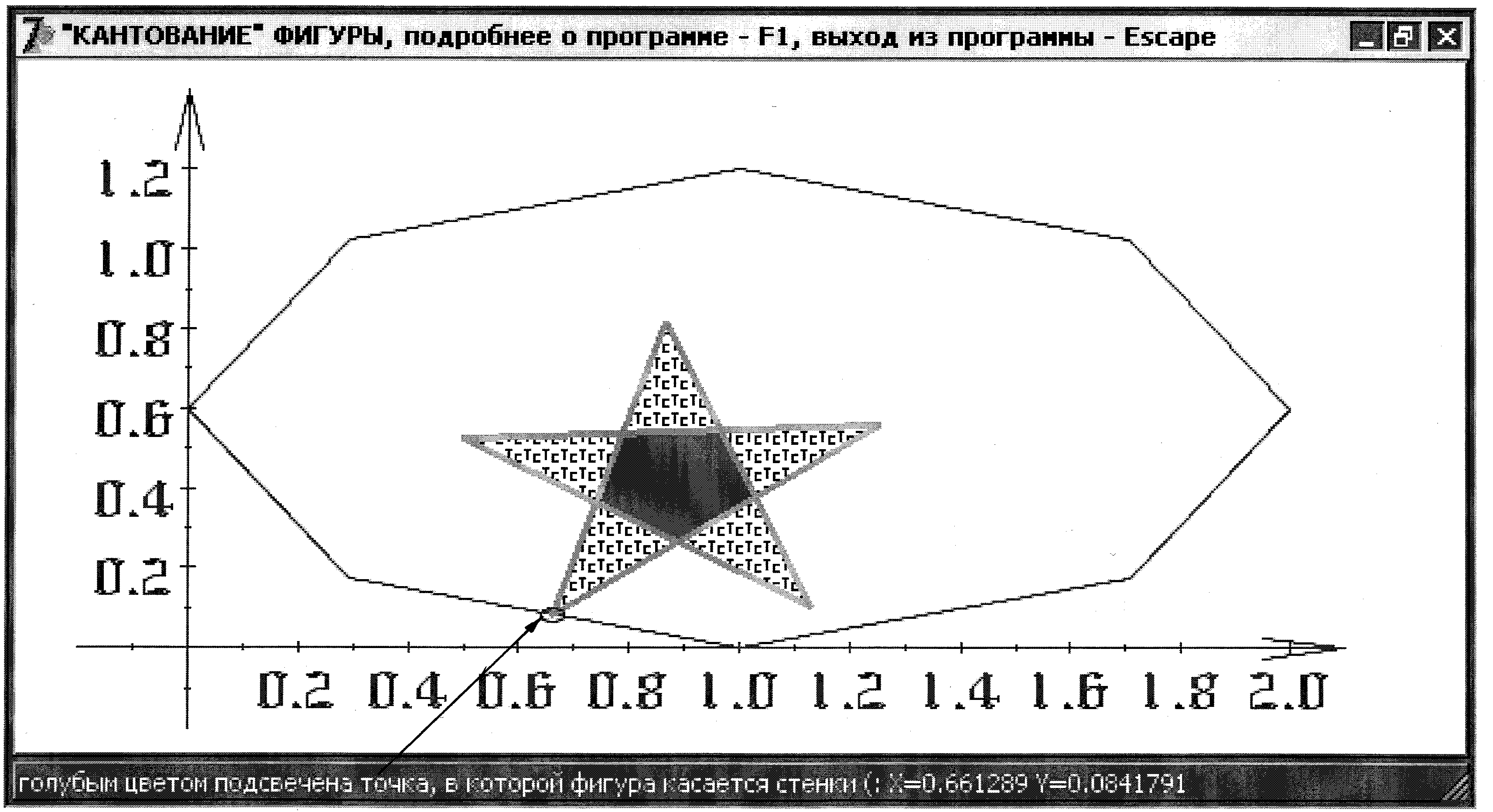

На рисунке 2 представлено изображение на экране монитора результатов выполнения алгоритма кантования фигуры.

В качестве кантуемой фигуры описана “звезда”, в качестве внешнего многоугольника – восьмиугольник.

Текущая точка касания выделена окружностью, координаты точки касания выводятся на экран в нижней части изображения.

Блок инициализации реализован в интерактивном режиме с возможностью задания осей координат, произвольной кантуемой фигуры и произвольного внешнего многоугольника. Такая реализация позволяет студентам исследовать взаимодействие различных фигур при кантовании одной внутри другой, визуально представить процесс кантования, а также зафиксировать ситуацию, когда кантование не возможно (фигура не может “провернуться ” в рамках внешнего многоугольника, то есть фигура “застревает”, и необходима попытка обратного вращения этой фигуры).

Приведенный в данной работе алгоритм используется при обучении студентов специальности “Автоматизированные системы обработки информации и управления” по дисциплине “Компьютерная графика (программирование)”.

Рис. 2. Результаты выполнения алгоритма кантования фигуры.

Литература:

1. Порев В.Н. Компьютерная графика. – Спб.: БХВ – Петербург, 2002. – 432 с.: ил. ISBN 5-94157-139-9.

2. Бартенев Ф. Кантование кубика. // Журнал «Квант», 1982, № 6, с. 34 – 37.
