2.8. Заключение.


2.8.1 Современные персональные компьютеры представляют собой универсальные технические устройства индивидуального пользования предназначенные для обработки информации .

Для нормально функционирования современных персональных компьютеров необходимо взаимодействие двух его равноправных компонентов: аппаратного (HARDWARE) и программного (SOFTWARE) обеспечения.

2.8.2 Аппаратное обеспечение (HARDWARE) – это набор технических средств (аппаратуры) из которых состоит современный персональный компьютер. Структура аппаратного обеспечения современного персонального компьютера называется его аппаратной конфигурацией.

2.8.3 Типовая базовая аппаратная конфигурация включает в себя:

- системный блок

- клавиатуру

- манипулятор мышь

- монитор

В таком комплекте современные персональные компьютеры обычно предоставляются пользователю.

2.8.4 Системный блок представляет собой основной элемент совремённого персонального компьютера внутри которого расположено наиболее важное устройство. Эти устройства называются основными устройствами. Устройства которые находятся вне системного блока называются периферийными устройствами.

2.8.5 К основным устройствам относятся:

- материнская плата

- дисковод жесткого магнитного диска

- дисковод гибкого магнитного диска

- дисковод оптического диска.

2.8.6 К периферийным устройствам относятся:

- клавиатура

- манипулятор «мышь»

- монитор

- принтер

- сканер и др.

2.8.7 Типовая базовая программная конфигурация включает в себя:

- базовую систему ввода – вывода (BIOS)

- операционную систему

- сервисные программы – утилиты

- пакеты прикладных программ

2.8.8 Системное программное обеспечение – это совокупность системных программ обеспечивающих взаимодействие всех элементов совремённых персональных компьютеров, а также дружественный интерфейс с пользователями.

2.8.9 Прикладное программное обеспечение – это совокупность прикладных программ, обеспечивающих выполнение конкретных зада пользователей.

Л е к ц и я 3. СОВРЕМЕННЫЕ КОМПЬЮТЕРНЫЕ СЕТИ

3.1. Общие сведения.


Современные компьютерные сети представляют собой совокупность узлов, имеющих возможность информационного взаимодействия друг с другом, различного коммутационного оборудования и совремённого программного обеспечения.

Узлами (хостами) современных компьютерных сетей являются оконечные и промежуточные устройства, имеющие сетевые адреса и способные обмениваться информацией друг с другом. К этим устройствам относятся:

современные персональные компьютеры

(PERSONAL COMPUTERS);

концентраторы (HAB);

маршрутизаторы (ROUTERS);

мосты (BRIDGIE)

шлюзы (GATEWAY)

Концентраторы (HAB) – это сетевые устройства, служащие для объединения отдельных участков единой компьютерной сети и не преобразующие передаваемую информацию.

Маршрутизаторы (ROUTERS) – это сетевые устройства (компьютеры) служащие для определения маршрута, по которому наиболее целесообразно передавать пакеты информации.

Мосты (BRIDGIE) – это сетевые устройства (компьютеры) служащие для объединения в единую сеть нескольких компьютерных сетей различных типов, а также для снижении нагрузки в сети.

Шлюзы (GATEWAY) – это сетевые устройства (компьютеры), служащие для объединения отдельных сетей с различными протоколами обмена.

Обмен информацией между отдельными узлами современных компьютерных сетей может происходить только при наличии среды (или канала) передачи.

Средой передачи (или каналом) может быть телефонная кабельная линия или радиоканал.

К преимуществам использования современных компьютерных сетей относятся:

общий доступ к информационным ресурсам;

быстрый обмен информацией между отдельными пользователями;

оптимальное распределение нагрузки между отдельными компьютерами;

создание гибкой рабочей среды;

быстрое и качественное принятие решений;

возможность резервирования для повышения надежности всей системы в целом;

совместное использование дорогостоящего оборудования (например, цветных лазерных принтеров);

исключение несанкционированного доступа к информации.

Современные компьютерные сети можно классифицировать по различным признакам, однако наиболее распространенной является классификация по степени территориальной распределенности. По этому признаку различаются следующие компьютерные сети:
  • локальные;
  • региональные;
  • глобальные.

Локальные компьютерные сети – это сети, которые объединяют абонентов одного или нескольких подразделений отдельного предприятия, учреждения.

Региональные (корпоративные) компьютерные сети – это сети, которые объединяют локальные компьютерные сети одного географического района (одного промышленного, строительного, финансового и т.д. объединения).

Глобальные компьютерные сети – это сети, которые объединяют локальные и региональные (корпоративные) компьютерные сети в пределах одного или нескольких континентов земного шара.


3.2. Типовые уровни сетевой архитектуры.


Любая компьютерная сеть является одной из разновидностей распределенных открытых систем, преимуществом которых является возможность распараллеливания отдельных операций и, следовательно, возможность значительного повышения производительности и надежности всей системы в целом.

Для того чтобы любая компьютерная сеть эффективно работала, необходимо использовать одинаковую форму представления информации, передаваемой по сетевым каналам связи.

Для решения вопросов, связанных с единообразной формой представления информации была сформирована международная организация по стандартизации – ISO (International standard organization). Эта международная организация разработала базовую модель взаимодействия открытых систем – OSI (Open system interconnection). Эта модель содержит семь уровней взаимодействия (рис. 3.2.1).

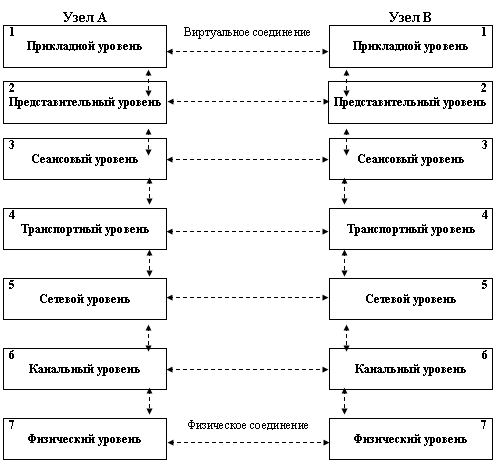

Рис. 3.2.1. Базовая модель взаимодействия открытых систем.

Рассмотрим эти уровни более подробно:

Уровень 1 – прикладной

На этом уровне с помощью специальных приложений операционной системы Windows (текстового процессора Word, табличного процессора Excel и т.д.) пользователь создает исходный документ для последующей передачи по компьютерной сети.

Уровень 2 – представительский

На этом уровне операционная система персонального компьютера пользователя фиксирует местонахождение созданного документа (в оперативной памяти, на жестком диске и т.д.) и обеспечивает его взаимодействие со следующим, более низким, сеансовым уровнем.

Уровень 3 – сеансовый

На этом уровне персональный компьютер пользователя взаимодействует с компьютерной сетью. Здесь проверяется право пользователя на «выход» в сеть и передается документ на следующий, более низкий, транспортный уровень.

Уровень 4 – транспортный

На этом уровне документ преобразуется в форму, принятую для передачи данных в используемой сети. Например, он «нарезается» на небольшие пакеты стандартного размера.

Уровень 5 – сетевой

На этом уровне каждый нарезанный пакет получает адрес, по которому он должен быть доставлен независимо от других пакетов.

Уровень 6 – канальный

На этом уровне происходит модулирование передаваемых данных перед непосредственной их передачей по каналу связи.

Уровень 7 – физический

На этом уровне происходит непосредственная передача данных по каналам связи. Здесь нет ни документов, ни пакетов, нет даже байтов – здесь передаются только биты, т.е. элементарные единицы представления данных.

Восстановление документа происходит на компьютере получателя при постепенном переходе от самого низшего (физического) уровня до самого верхнего (прикладного) уровня.
