3.2. Список последних использованных компонентов
( Most Recently Used - MRU)
Список Most Recently Used (MRU) расположен в середине панели инструментов программы Capture. Этот список активен только тогда, когда активна страница схемы (рис. 46).
Рис. 46. Список MRU
Каждый раз, когда компонент или символ помещаются на схему с помощью команды из меню Place, имя этого компонента или символа добавляется в начало списка MRU. При использовании в схеме компонента или символа из списка MRU его имя перемещается в начало списка. Список MRU содержит 25 размещенных в данном проекте компонентов. Если на схему помещается 26-й символ, то последний компонент или символ удаляется из списка, а имя нового компонента помещается в начало списка.
Список MRU составляется для каждого проекта и для каждого сеанса работы. Если открыты несколько проектов, то список активен только для активного проекта. Выбрать компонент из списка MRU можно одним из следующих способов:
- с помощью мыши. Расширить выпадающий список
MRU, щелкнув по треугольнику, расположенному справа от
окна списка, затем щелкнуть по выбранному компоненту или символу;
- ввести имя компонента или символа. Щелкнуть по
окну списка MRU и начать вводить имя компонента или сим-вола. В окне списка автоматически введется имя, если оно
содержится в списке. Когда имя высветится в окне списка MRU, нажать клавишу Enter. Если имени компонента в списке MRU нет, но компонент содержится в используемых библиотеках,
образ компонента прикрепится к курсору при нажатии на клавишу Enter;
- использовать горячие клавиши. Нажать клавиши Ctrl+M, чтобы подсветить компонент в списке MRU. С помощью клавиш вверх или вниз выбрать компонент или символ. Когда имя компонента или символа высветится в окне списка MRU, нажать клавишу Enter.
Чтобы разместить компонент на схеме с помощью списка последних использованных компонентов (MRU), необходимо:
- В активном редакторе схемы выбрать в списке MRU компонент или символ. Образ выбранного компонента прикрепится к курсору. Если нажать на правую клавишу мыши, то откроется всплывающее меню, с помощью которого можно компонент вращать, зеркально отображать и редактировать его свойства перед тем, как разместить его на странице схемы.
- Символ выбранного компонента переносится на схему. Движением курсора компонент перемещается на нужное место схемы и фиксируется на нем нажатием левой клавишей мыши. На схему можно поместить несколько копий одного и того же компонента, щелкнув левой клавишей мыши на том месте схемы, где должен быть расположен его образец.
- Когда закончено размещение образцов выбранного компонента, то, для того чтобы закончить режим ввода компонента, надо щелкнуть правой клавишей мыши и из всплывающего меню выбрать команду End Mode или нажать клавишу Esc.
3.3. Редактирование компонентов
Компоненты можно передвигать внутри страницы схемы. Для этого надо выбрать соответствующий компонент, т.е. щелкнуть по нему левой клавишей мыши, при этом выбранный компонент меняет цвет. Удерживая левую кнопку мыши нажатой, переместить компонент на нужное место. Используя команды Edit>Rotate или Edit>Mirror, компонент можно повернуть на определенный угол или получить его зеркальное отображение. С помощью редактора компонентов можно изменить внешний вид компонента или редактировать его свойства.
Отредактированный компонент отличается от библиотечного и существует только на схеме. Новую копию отредактированного компонента можно получить с помощью команды Edit>Copy или переместить компонент из папки design cache.
С помощью команды Edit>Find можно найти и переместить компоненты, цепи, титульные надписи, межстраничные соединители, плоские цепи, символы источников питания и «земли», маркеры, иерархические порты, текст или маркеры DRC.
Чтобы отредактировать внешний вид компонента, надо выбрать его и выбрать команду Edit>Part, затем щелкнуть правой клавишей мыши и из всплывающего меню выбрать команду Edit Part. В открывшемся окне редактора компонентов отобразится выбранный компонент.
После того, как редактирование компонента закончено, надо выбрать команду Save. Появится запрос, модернизировать конкретный образец или модернизировать все образцы этого компонента в проекте.
Если модернизируется только один образец, то создается новый компонент в design cache. Если модернизируются все образцы, то в design cache помещается библиотека компонентов с отредактированным компонентом. Эти новые компоненты помещаются в design cache с окончанием “-n”, добавленным к имени, где n – целое число.
Для того чтобы отредактировать свойства компонента,
надо выбрать команду Edit>Properties или щелкнуть правой
клавишей мыши и из выпадающего меню выбрать команду Edit Properties.

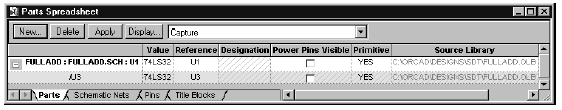

Если дважды щелкнуть по компоненту, то откроется окно редактора свойств (рис. 47).
Рис. 47. Редактор свойств компонента
В редакторе свойств свойства компонента отображаются в соответствии с выбранной опцией фильтра. Все свойства компонента отображаются, когда в фильтре установлена опция All. Общие свойства страницы схемы отображаются, когда в фильтре установлена опция Capture.
Редактор свойств компонента содержит следующие общие свойства:
- в столбце Value устанавливается имя компонента. По умолчанию устанавливается имя компонента, если оно не определено в библиотеке;
- в столбце Reference устанавливается позиционное обозначение компонента;
- в столбце Primitive устанавливается, что компоненты используют по умолчанию установки, сделанные на закладке Hierarchy диалогового окна Design Properties. Yes означает, что компонент является примитивным, No – что непримитивным;
- в столбце Designator указывается, какая секция сложного компонента редактируется;
- в столбце PCB Footprint отображается имя PCB физического корпуса, включаемого для этого компонента в список соединений;
- в столбце Power Pins Visible устанавливается видимость или невидимость выводов типа Power компонента;
- в столбце Implementation Type (тип исполнения) устанавливается тип исполнения, если компонент имеет присоединенную папку схемы, или другой тип исполнения, если он существует. Тип исполнения включает папки схемы, VHDL файлы, списки соединений и PSpice модели.
Присоединенные к проекту или библиотеке папка схемы или другие внешние файлы не сохраняются вместе с проектом или библиотекой. Если проект или библиотека копируются или перемещаются на новое место, то необходимо также переместить или скопировать присоединенные объекты, чтобы содержать их вместе. Кроме того, необходимо отредактировать компонент с присоединенной папкой схемы или файлом, если проект перемещается на новое место с другой структурой директории.
Чтобы изменить свойство Part Reference, необходимо отредактировать свойство Reference или Designation, или оба эти свойства. Part Reference является свойством только для чтения, вычисляемым из значений Reference и Designator.
