З а н я т и е 1
Общие сведения о системе OrCAD
Отличительной особенностью системы OrCAD является законченность отдельных составляющих, представляющих собой самостоятельные пакеты. Охватывающая программа отсутствует, но обмен документами происходит автоматически. Такое решение уменьшает требования к ресурсам и ускоряет обмен между пакетами. Интеграция пакетов происходит во время сеанса работы, а не при инсталляции, поэтому нет проблем при работе в отдельном пакете без запуска других. В полный комплект программ входят следующие пакеты:
- OrCAD Capture – графический редактор схем;
- OrCAD Capture CIS (Component Information System) – графический редактор схем, дополненный средством ведения баз данных компонентов; при этом зарегистрированные пользователи получают через Интернет (с помощью службы ICA (Internet Component Assistant) доступ к каталогу компонентов, содержащему более 200 тыс. наименований;
- PSpice Schematics – графический редактор схем, заимствованный из пакета DesignLab;
- OrCAD PSpice A/D – программа моделирования аналоговых и смешанных аналого-цифровых устройств, данные в которую передаются как из PSpice Schematics, так и из OrCAD Capture;
- OrCAD PSpice Optimizer – программа параметрической оптимизации;
- OrCAD Layout – графический редактор печатных плат;
- OrCAD Layout Plus – программа OrCAD Layout, дополненная бессеточным автотрассировщиком SmartRoute, использующим методы оптимизации нейронных сетей (применяется также в системах Protel 99 SE и P-CAD 2000);
- OrCAD Layout Engineer's Edition – программа просмотра печатных плат, созданных с помощью Layout или Layout Plus, средство общей расстановки компонентов на плате и прокладки наиболее критических цепей, выполняемых инженером-схемо-техником перед выдачей задания на проектирование печатной платы конструктору;
- OrCAD GerbTool – программа создания и доработки управляющих файлов для фотоплоттеров (разработка фирмы WISE Software Solutions специально для OrCAD, аналог программы САМ350);
- Visual CADD – графический редактор фирмы Numera Software (упрощенный аналог AutoCAD).
На этапе разработки принципиальных схем поддерживается совместимость со значительным числом редакторов печатных плат. Кроме десяти основных еще 47 форматов записи NetList позволяют пользоваться без ограничений любым редактором печатных плат. Для оформления документации нередко требуется формат DXF программы AutoCAD. Экспорт в DXF доступен на любом этапе, где присутствуют графические изображения. На конечном этапе создаются файлы низкого уровня и также с поддержкой многих форматов.
1.1. Общая характеристика программы OrCAD Capture
В состав редактора входят собственно сам редактор схем, редактор библиотек элементов и текстовый редактор (как для формирования комментариев, так и для редактирования VHDL-файлов). Кроме того, из оболочки OrCAD Capture запускаются программы моделирования аналоговых, цифровых и смешанных аналого-цифровых устройств (PSpise) и параметрической оптимизации (PSpise Optimizer). После открытия редактора каждое важное действие получает оценку хода работы и оговаривается в Session Log. К таким действиям относятся создание NetList (таблицы соединений), Update или упаковка по корпусам и расстановка позиционных обозначений элементов, либо проверка схемы системой DRC (Design Rules Check – контроль за соединениями). По ходу работы просмотр Session Log позволяет легко отследить многие проблемы.
В программе OrCAD Capture проекты подразделяются на несколько типов. При создании проекта в соответствии с его типом автоматически загружаются необходимые библиотеки компонентов (позднее их перечень можно изменить вручную), при этом для всех специализированных проектов возможна передача информации в программу OrCAD Layout для создания печатных плат (ПП). На рис. 1 показана взаимосвязь OrCAD Capture с другими программами системы OrCAD.

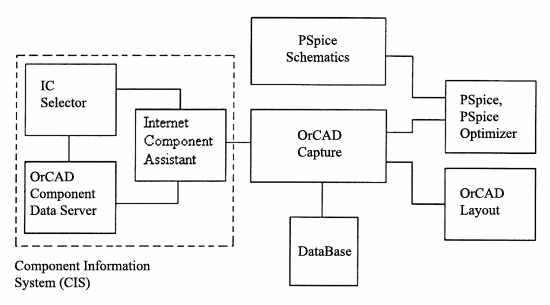

Рис. 1. Взаимосвязь OrCAD Capture с другими программами
При создании принципиальных схем проекта необходимая информация отыскивается во встроенной базе данных, которая поставляется вместе с системой и пополняется пользователями. При наличии опции Component Information Systems (CIS) официальные пользователи получают доступ через Интернет к расширенной базе данных, содержащей сведения примерно о 200 тыс. компонентов различных фирм (приведены их символы и корпуса).
Одним из важных достоинств редактора является автоматическое создание встроенной кэш-библиотеки, в которой хранятся все используемые в схемах типы элементов. Размер файла проекта при этом увеличивается, но исчезают проблемы, связанные с переносом файлов на другую машину. Исправление и редактирование изображения элемента под данную схему происходит в кэш-библиотеке и не сказывается на основных библиотеках.
Другим важным достоинством является возможность копировать через Clipboard изображения схемы в другие пакеты. Схема в таком случае представлена в векторном виде и при любом масштабировании не теряет своей привлекательности.
Редактор легко настраивается для удобной работы: произвольный выбор цветов для всех компонентов изображения, любые настройки для сетки, увеличения/уменьшения видимой области работы, плюс эргономичные и интуитивные меню и панели позволяют быстро работать с пакетом.

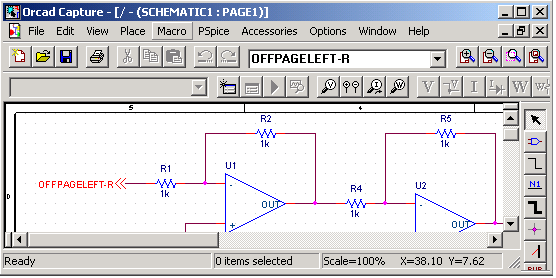

На рис. 2 изображено рабочее окно графического редактора программы OrCAD Capture 9.2. В его верхней части расположено меню команд и ниже – панель инструментов.
Рис. 2. Рабочее окно графического редактора программы OrCAD Capture
Соответствие условно обозначенного элемента на принципиальной схеме и его физического корпуса (Footprint) на этапе создания файла соединений (NetList) не строгое. Для элементов, корпуса которых предопределены, соответствующие им названия вносят в свойства. Данные предварительные связи будут действовать только в пакетах OrCAD.
