ЭЛЕКТРИФИКАЦИЯ И АВТОМАТИЗАЦИЯ

1. Основные требования при выборе участка для строительства животноводческого объекта.

При размещении скотоводческих ферм (комплексов) на местности руководствуются гигиеническими (медико-санитар­ными, зооветеринарными), геологическими, противопожарными, экономическими и другими требованиями, зафиксированными в соответствующих нормативных документах.

Этими документами устанавливаются минимальная удален­ность скотоводческих ферм от населенных пунктов и дорог, расстояния между животноводческими, птицеводческими и зве­роводческими фермами разного назначения, регламентируется расположение скотоводческих ферм по отношению к населен­ным пунктам, водоемам, подземным источникам водоснабже­ния, залежам полезным ископаемых и т. д., определяются обя­зательные условия охраны окружающей среды.

Скотоводческие фермы (комплексы) надлежит располагать с подветренной стороны населенных пунктов (по отношению к господствующим ветрам). Территория застройки должна хорошо проветриваться. Поэтому не допускается располагать фермы (комплексы) в замкнутых котловинах, на участках в центре других застроек и т. п. Поверхностные стоки с террито­рии скотоводческого предприятия, образующиеся во время тая­ния снега, сильных дождей или в аварийных ситуациях, не должны попадать на территорию населенных пунктов и в водо­емы. Для этого площадку для застройки выбирают на мест­ности, имеющей уклон от населенного пункта к скотоводческой ферме (комплексу) или отделенной от населенного пункта водостоком (долиной, балкой). От берегов водоемов граница застройки скотоводческих предприятий должна отстоять не ме­нее чем на 40 м. Возможные поверхностные стоки в сторону водоема должны перехватываться канавами и отводиться в спе­циальные емкости.

Рациональное использование навоза и поверхностных сто­ков скотоводческих предприятий является непременным усло­вием их строительства. Навоз и навозные стоки должны использоваться для повышения плодородия полей, улучшения структуры почв, а не являться источником загрязнения окру­жающей среды. Анализ практики строительства животноводческих предприятий за последние 20 лет свидетельствует о том, что этому вопросу не всегда уделялось должное внимание. Нередки случаи бесцельного накопления навозной массы либо внесения навозных стоков в почву в количествах, лишающих ее плодородия.

Поэтому, выбирая место для строительства скотоводческого предприятия, необходимо предварительно определить, куда и в каком виде будут вывозиться навоз и продукты его перера­ботки (твердая и жидкая фракции), где и как будут использо­ваться поверхностные стоки: в системах орошения или под за­пашку при вывозке цистернами. Если предусмотрено использо­вать стоки в системах орошения, то эти системы должны строиться одновременно с предприятием.

При «привязке» типовых проектов необходимо также ре­шать вопросы взаимоувязки фермы (комплекса) с кормовой базой. Заранее нужно определить, какие корма будут заво­зиться, предусмотреть устройство необходимых подъездов. При пастбищной системе содержания скота (хотя бы части стада) следует так располагать ферму, чтобы избежать прогона скота через железные дороги и автомобильные трассы и чтобы рас­стояние до пастбищ находилось в пределах 3—4 км.

Под застройку скотоводческими предприятиями должны вы­бираться земли, непригодные для полеводства или малопродук­тивные. Во втором случае в смете на строительство предусмат­ривают средства на рекультивацию земель, т. е. на ввод дру­гих земельных угодий, равноценных по продуктивности тем, что будут заняты под строительство (за счет осушения болот, освоения песков, заброшенных карьеров и т. п.).

С целью экономии сельскохозяйственных угодий дороги, ведущие к ферме (комплексу), а также трассы электропередач и других инженерных коммуникаций должны группироваться и прокладываться по границам полей севооборотов, вдоль лесополос, существующих полевых дорог и т. п.

За соблюдение требований всех нормативных документов несут ответственность руководство хозяйства и проектная орга­низация, которые обязаны соответственно этим требованиям выбрать площадку под строительство и оформить этот выбор актом, согласованным со всеми заинтересованными организа­циями (их состав определяется облуправлением по делам строи­тельства и архитектуры). К акту прилагают чертеж участка местности — так называемый ситуационный план, в котором отражают особенности выбора данной строительной площадки.

При реконструкции и расширении существующих скотовод­ческих предприятий к ним предъявляют требования, как к строящимся новым предприятиям ожидаемой мощности. В свя­зи с этим может возникнуть необходимость сноса отдельных хозяйственных построек и жилых домов, что должно быть от­ражено на ситуационном плане. В смете на строительство должны быть предусмотрены средства на перенос отчуждаемых жилых и хозяйственных построек или выплату компенсации их собственникам.

Взаимное размещение зданий и сооружений, входящих в со­став предприятия, находит общее отражение на генеральном плане, который является обязательной составной частью проек­та любого строительства. Ответственность за правильное со­ставление генплана и согласование его со всеми заинтересо­ванными организациями несет проектная организация, а за правильное осуществление в натуре — руководство хозяйства и его технадзор.

Действующие нормы предписывают делить территорию за­стройки скотоводческого предприятия на три зоны: производ­ственную, хранения и подготовки кормов, хранения и перера­ботки навоза (навозных стоков). Иногда выделяют также зону хозяйственных построек. Взаиморасположение этих зон, а так­же зданий и сооружений каждой зоны должно соответствовать направленности развития технологического процесса, требова­ниям ориентации по сторонам света и зоогигиены. Например, по отношению к другим зонам зона хранения и переработки на­воза и ветеринарные сооружения должны располагаться с под­ветренной стороны. Животноводческие здания, как правило, должны располагаться меридиально, а в зонах с сильными вет­рами— вдоль их господствующего направления. Минимальные расстояния между зданиями в зависимости от степени их огне­стойкости определяются противопожарными нормами в преде­лах 9—18 м.

Сеть внутриплощадочных дорог должна быть достаточной, чтобы при необходимости к каждому зданию и сооружению могла подъехать пожарная машина. Дороги для подвоза кор­мов не должны совмещаться с дорогами для удаления навоза, количество их пересечений должно быть минимальным. Чтобы не допускать заезда внешних транспортных средств на терри­торию фермы (комплекса), такие сооружения, как молочная, склады концкормов, рампы для погрузки и разгрузки скота рекомендуется размещать у границ этой территории.

Санитарный пропускник для рабочих, непосредственно обслу­живающих животных, желательно располагать и увязывать с другими объектами предприятия так, чтобы лица, прошедшие санобработку, могли проходить на рабочие места без выхода наружу.

Устройство скотопрогонов должно исключать возможность встречного движения животных.

В целях экономии средств и материалов инженерные соору­жения фермы (комплекса) по возможности следует создавать общими с однородными сооружениями других, размещенных вблизи производственных предприятий и населенного пункта. Целесообразно строить общие отопительные котельные, водо­заборы, сооружения по очистке хозяйственно-фекальных стоков, электро- и газовые подстанции, ремонтные мастерские, гаражи для внеплощадочных транспортных средств. Для хранения и техобслуживания технологического транспорта (тракторов, автомашин и различных установок на их базе) следует иметь гаражи в так называемой «чистой» зоне.

Строительными нормами предписывается соблюдать опреде­ленную плотность застройки, т. е. отношение суммы площадей, занятых различными зданиями и сооружениями, в том числе площадками и дорогами, к общей площади застройки терри­тории фермы (комплекса). Для скотоводческих предприятий разного назначения она находится в пределах от 32 до 70 %.

На участках, свободных от застройки, а также по периметру территории предприятия предусматривается озеленение, пло­щадь которого должна составлять не менее 10—15 % от общей площади территории предприятия.

В настоящее время для массового строительства моноблоки не рекомендуются. В перечне П 08—87 предпочтение отдано павильонной застройке.

Уместно отметить, что павильонная застройка с примене­нием зданий, имеющих автономные системы инженерного обес­печения, отвечает также условиям расширения и реконструк­ции действующих скотоводческих ферм.

2. Основные различия в требованиях к помещениям для коров при привязном и беспривязном содержании скота.

3.Основные различия в способах механизации производственных процессов в помещениях для коров при привязном и беспривязном содержании скота. Смотри вопросы 4, 5, 6, 7.

4. Оборудование для доения при привязном содержании скота. Устройство принцип действия доильной установки. Назначение отдельных элементов установки.

5. Доильные установки для ферм с беспривязным содержанием коров. Особенности и область применения доильных установок различного типа.

Доение — одна из самых трудоемких операций на молочных фермах и комплексах. В зависимости от системы и способа содер­жания животных доильные установки делят на три типа.

При стойловом содержании коров необходимо применять дое­ние в ведра, молокопровод, вакуумированную емкость или ис­пользовать доильные площадки. При беспривязном содержании предпочтительнее использовать доильные площадки для индиви­дуального и группового обслуживания, конвейерные установки. На пастбищах применяют передвижные установки со сбором мо­лока в доильные ведра и молокопровод. На личных подворьях и небольших фермерских хозяйствах коров доят в основном в ведра и реже в молокопровод.

Для доения коров круглый год на ферме при стойловом и при­вязном содержании их широко используют установки АД-100Б, ДАС-2В с переносными аппаратами и сбором молока в ведра. В тех же условиях, но со сбором молока через молокопровод в общую ем­кость применяют АДМ-8А. При наличии автоматической привязи рекомендуется доение в доильных залах. В этом случае должна быть оборудована поточно-коридорная система движения коров.

Для доения круглый год на комплексе в специальных доильных залах и при беспривязно-боксовом содержании коров используют автоматизированные доильные установки типа УДА-8А «Тан­дем», УДА-16А «Елочка», а также конвейерные установки типа УДА-100А «Карусель». Здесь молоко собирают в общую емкость.

При стойлово-пастбищном содержании коров для доения их используют перечисленные выше установки и передвижную уста­новку УДС-ЗБ со сбором молока в общую емкость через молокопровод или в доильные ведра (выпускается в двух вариантах). В зимнее время УДС-ЗБ может быть использована стационарно в доильном зале фермы или комплекса.

Доильные установки АД-100Б и ДАС-2В имеют одинаковое на­значение и обслуживают стадо в 100 голов. Установка АД-100Б укомплектована девятью трехтактными доильными аппаратами «Волга», ДАС-2В — девятью двухтактными аппаратами АДУ-1. В состав каждой установки входит вакуумная линия, включающая в себя вакуум-насос, вакуум-баллон, вакуум-регуля­тор, вакуумметры, вакуум-провод с доильными кранами для при­соединения доильных аппаратов, а также устройство для промыв­ки доильных аппаратов, шкаф для хранения сосковой резины и запасных частей, ручные тележки для перевозки фляг с молоком в молочное отделение.

Технологический процесс работы доильных установок с пере­носными ведрами включает в себя: промывку доильных аппаратов перед доением; подготовку коровы к доению; надевание доильных стаканов на соски и доение, слив молока из доильного ведра во флягу и транспортировку фляг в молочную; мойку и дезинфекцию доильных аппаратов после доения.

Доильная установка АДМ-8А с молокопроводом предназначена для машинного доения 100 и 200 коров в стойлах (два варианта исполнения), транспортировки выдоенного молока в молочное поме­щение, группового учета (от 50 коров) выдоенного молока, фильт­рации, охлаждения и сбора молока в емкость для хранения Уста­новка состоит из 16 доильных аппаратов АДС-1, вакуум-провода, четырех петель молокопровода, 12 устройств подъема молокопро­вода, автомата промывки, двух вакуумных установок УВУ-60/45А и оборудования для первичной обработки и хранения молока.

Устройство для подъема молокопровода над кормовыми прохо­дами позволяет поднимать его на высоту 2,6 м для проезда мобильных кормораздатчиков и опускать его при доении. Доение в молокопровод позволяет повысить производительность в 1,5...3 раза.

Стационарные установки для доения коров в специальных до­ильных помещениях применяют как при привязном, так и при беспривязном содержании коров. В зависимости от конструкции доильных станков установки этого типа бывают с индивидуальны­ми и групповыми станками.

Доильные установки с индивидуальными станками позволяют каждой корове входить в станок и выходить из него независимо от других коров, что обеспечивает индивидуальный уход за животны­ми. Расположение доильных станков может быть параллельное, последовательное с боковым заходом и выходом коров из доиль­ных станков и под углом. На некоторых установках между рядами станков предусмотрена траншея глубиной 0,8...0,9 м, шириной 0,9...1,6 м — рабочее место для доярки.

Доильная установка УДА-8А «Тандем» оборудована восемью индивидуальными станками, расположенными вдоль траншеи последовательно один за другим.

Возможность доения каждой коровы отдельно, независимо от других, удобство работы создают благоприятные условия для ин­дивидуального подхода к каждой корове, что позволяет использо­вать такие установки для доения высокопродуктивных и племен­ных коров, а также неподобранных коров (не выровненных по времени выдаивания).

Доильная установка УДА-16А «Елочка» имеет два групповых станка, вмещающие по восемь коров. Характерной особенностью установки является то, что впуск, доение и выпуск коров осуществ­ляются группами циклично, что предъявляет высокие требования по подбору животных с одинаковым временем выдаивания. Уста­новки УДА-16А компактнее и менее материалоемкие, чем УДТ-8, что позволяет уменьшить площадь доильного зала и стоимость обо­рудования. Значительно повышается производительность труда.

Доильные установки УДА-8А и УДА-16А имеют высокую сте­пень унификации (80...90 %).

Доильная установка УДА-100 «Карусель» предназначена для до­ения коров на крупных молочных комплексах с высокопродуктив­ным хорошо подобранным стадом при беспривязном способе со­держания. На подвижной кольцевой платформе установлены станки для коров. Привод платформы имеет устройство для регулирования частоты вращения (5...7 мин-1), достаточной для выда­ивания коровы.

Каждый станок оборудован манипулятором доения МД-Ф-1, дозатором комбикормов и кормушкой. В установке предусмотре­ны шесть поточных технологических линий: вакуумная, молоч­ная, выдачи кормов, теплой воды, первичной обработки молока, промывки молочного оборудования. Основное оборудование УДА-100 с одним конвейером унифицировано с оборудованием установок УДА-8А «Тандем» и УДА-16А «Елочка».

Во время доения коров установку УДА-100 обслуживают опера­тор и скотник. Последний в соответствии с графиком заменяет группы коров на преддоильной площадке, подгоняет их к манипу­лятору санитарной обработки и доильной установке. Корова захо­дит в освободившийся станок, перед этим у нее автоматически подмывается вымя. Оператор на пульте управления дозатором ус­танавливает заданную норму выдачи комбикорма, еще раз вруч­ную обмывает вымя, обтирает его и сдаивает первые струйки мо­лока. После этого он надевает на соски вымени стаканы манипу­лятора доения.

Доение, додаивание, снятие доильных стаканов с вымени и вы­вод их из-под коровы происходят автоматически без участия опе­ратора. Выдоенное молоко в потоке учитывается, фильтруется, ох­лаждается и собирается в резервуаре охладителя. Вся молочная линия промывается автоматически по заданной программе.

В зависимости от поголовья и планировки может применяться вариант одного или двух конвейеров. Один конвейер рассчитан на 800 коров. Его пропускная способность 104 гол/ч. Двумя конвейе­рами обслуживают стадо в 1600 коров.

Универсальная доильная станция УДС-ЗБ предназна­чена для доения коров на пастбищах и фермах (в доильном зале). В состав этой станции входит восемь доильных станков парал­лельно-проходного типа, собранных на полозьях в две секции. Со стороны входа станки оборудованы подъемными дугами, а со сто­роны выхода — дверцами, на которых укреплены кормушки для концентрированных кормов. В промежутках между станками ус­тановлены бункера вместимостью 0,25 м3 со шнековыми дозатора­ми, которые приводятся в действие вручную.

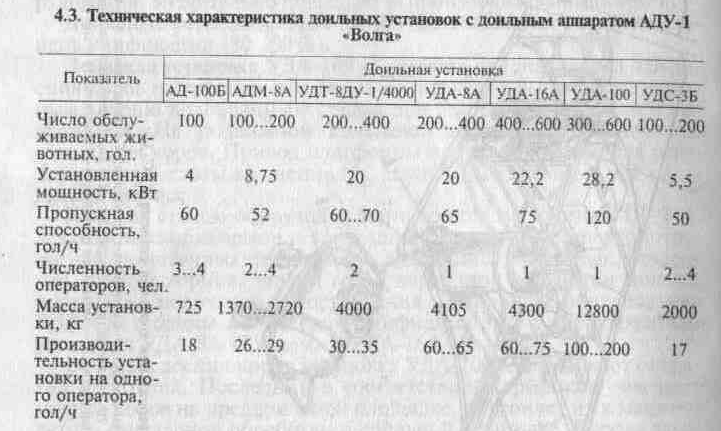

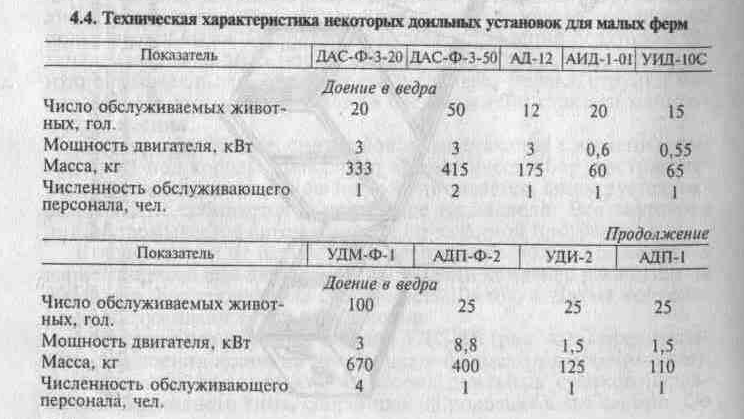

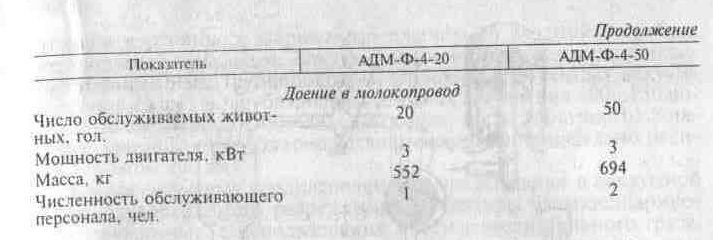

В таблицах 4.3. и 4.4 даны основные показатели доильных уста­новок для крупных и малых ферм.













Оборудование доильных установок группируют в две системы: молочную и вакуумную.

Молочная система включает все элементы от поступления мо­лока из доильных аппаратов до молокоприемного отделения.

Молочная система бывает двух типов: без использования молокопровода и с применением молокопровода. Первый тип предоп­ределяет доение коров в доильные ведра, слив молока во фляги и их транспортировку в молокоприемное отделение. При втором типе доение коров осуществляется в молокопровод и транспорти­ровка его в молокосборник, далее молочным насосом в фильтр, охладитель и молочный резервуар.

По окончании доения удаляют остатки молока из молокопро­вода, промывая его и доильные аппараты по определенной про­грамме.

В доильных установках применяют вакуумные молокопроводы, в которых транспортировка молока осуществляется за счет разре­жения, создаваемого вакуумной системой.

Вакуумная система состоит из вакуумных установок УВУ-60/45, ВВН1-3 или ВВН1-6, вакуумных трубопроводов с кранами для подключения доильных аппаратов, вакуум-баллонов, вакууммет­ров и вакуум-регуляторов.

Вакуумная установка УВУ-60/45 предназначена для создания вакуума в доильных установках и при необходимости может быть перестроена на один из двух режимов работы с произ­водительностью 60 или 45 м3/ч. УВУ-60/45 включает в себя ваку­умный насос, электродвигатель, приводящий во вращение ротор насоса при помощи клиноременной передачи, предохранитель и раму.

Ротационный вакуумный насос состоит из ребристого корпуса с выпускным окном, крышки с выпускными окнами, ротора с че­тырьмя пазами, в которые вставлены асботекстолитовые пласти­ны, и двух масленок с фильтрами.

Насосы с подачей 45 м3/ч предназначены для агрегатов ДАС-2Б и АД-100А, а 60м3/ч — для УДТ-6, АДМ-8 и ДУА-8. Изменяется производительность с заменой шкива. При отсутствии электро­энергии вместо электродвигателей для привода насосов можно ис­пользовать бензиновые двигатели УДС-25С, ЗИД-4,5 или тракто­ры классов 0,9 и 1,4.

Вакуум-баллон предназначен для сглаживания колебаний дав­ления, возникающего при работе вакуум-насоса, для сбора влаги и молока, попавших в вакуумные трубопроводы. Его также можно использовать в качестве сливной емкости при промывке трубо­проводов. Попадание жидкости в насос предотвращается благода­ря перемещению вертикально вниз входных патрубков вакуум-провода и установки шарикового клапана во входной патрубок, соединенный с насосом. Вакуум-баллон монтируют между насо­сом и вакуумным трубопроводом. Объем отечественных вакуум-баллонов 25дм3, в зарубежных установках для доения 100... 150 ко­ров — 20дм3. При доении 200...400 коров, когда работают 6...8 на­сосов, кроме вакуум-баллона устанавливают дополнительно реси­вер объемом 200дм3.

Вакуум-регулятор предназначен для поддержания в вакуумной системе необходимого разрежения. Регуляторы бывают шарико­вые, пружинные, с использование массы дополнительного груза, компенсирующие и др. В современных отечественных доильных установках применяют регуляторы с грузом, представляющим со­бой набор пластин, навешиваемых на шток клапана.

Вакуумметр служит для измерения разрежения в вакуумной си­стеме. На отечественных установках применяют приборы типа ОБВ-1 с пределами измерения 0...1 кг/см2. Вакуумметры зарубеж­ного производства градуируют в миллиметрах ртутного столба.

Вакуумный трубопровод предназначен для создания общей ва­куумной сети. Рабочие участки трубопроводов монтируют вдоль стойл над кормушками или по центру между двух рядов на высоте 1,6...1,8м от уровня пола. Внутренний диаметр вакуум-провода при доении коров в стойлах равен 27 мм.

6. Технологические линии и оборудование для приготовления и раздачи кормов на фермах КРС. Смотри вопрос 8.

7. Удаление и утилизация навоза на фермах с привязным и беспривязным содержанием скота.

Уровень механизации работ по уборке и удалению навоза до­стигает 70...75 %, а трудовые затраты составляют 20...30 % общих затрат.

Проблема рационального использования навоза как удобрения при одновременном соблюдении требований защиты окружаю­щей природы от загрязнений имеет важное народнохозяйственное значение. Эффективное решение данной проблемы предусматри­вает системный подход, включающий рассмотрение во взаимосвя­зи всех производственных операций: удаление навоза из помеще­ний, транспортирование его, переработку, хранение и использо­вание. Технологию и наиболее эффективные средства механиза­ции для удаления и утилизации навоза следует выбирать на основе технико-экономического расчета с учетом вида и системы (спосо­ба) содержания животных, размеров ферм, производственных ус­ловий и почвенно-климатических факторов.

В зависимости от влажности различают твердый, подстилоч­ный (влажность 75...80 %), полужидкий (85...90 %) и жидкий (90...94 %) навоз, а также навозные стоки (94...99 %). Выход экск­рементов от различных животных за сутки колеблется приблизи­тельно от 55 кг (у коров) до 5,1 кг (у откормочных свиней) и зави­сит в первую очередь от кормления. Состав и свойства навоза вли­яют на процесс его удаления, обработки, хранения, использова­ния, а также на микроклимат помещений и окружающую природную среду.

К технологическим линиям уборки, транспортирования и ути­лизации навоза любого вида предъявляют следующие требования:

своевременное и качественное удаление навоза из животновод­ческих помещений при минимальном расходе чистой воды;

обработка его с целью выявления инфекций и последующего обеззараживания;

транспортировка навоза к местам переработки и хранения;

дегельминтизация;

максимальное сохранение питательных веществ в исходном на­возе и продуктах его переработки;

исключение загрязнения окружающей природной среды, а так­же распространения инфекций и инвазий;

обеспечение оптимального микроклимата, максимальной чис­тоты животноводческих помещений. Сооружения по обработке навоза следует размещать с подветренной стороны и ниже водоза­борных объектов, а прифермские навозохранилища — за предела­ми фермы. Необходимо предусматривать санитарные зоны между животноводческими помещениями и жилыми поселками. Участок под очистные сооружения не должен затапливаться паводковыми и ливневыми водами. Все сооружения системы удаления, обработ­ки и утилизации навоза должны быть выполнены с надежной гид­роизоляцией.

Многообразие технологий содержания животных вызывает необходимость использования различных систем уборки навоза в помещениях. Наиболее широко применяют три системы удале­ния навоза: механическую, гидравлическую и комбинированную (щелевые полы в сочетании с подпольным навозохранилищем или каналами, в которых размещены механические средства уборки).

Механическая система предопределяет удаление навоза из по­мещений всевозможными механическими средствами: навозными транспортерами, бульдозерными лопатами, скреперными уста­новками, подвесными или наземными вагонетками.

Гидравлическая система уборки навоза бывает смывная, рецир­куляционная, самотечная и отстойно-лотковая (шиберная).

Смывная система уборки предусматривает ежедневную про­мывку каналов водой из смывных насадков. При прямом смыве навоз удаляют струей воды, создаваемой напором водопроводной сети или подкачивающим насосом. Смесь воды, навоза и навоз­ной жижи стекает в коллектор и для повторного смыва уже не ис­пользуется.

Рециркуляционная система предусматривает использование для удаления навоза из каналов осветленной и обеззараженной жид­кой фракции навоза, подаваемой по напорному трубопроводу из резервуара-накопителя.

Самотечная система непрерывного действия обеспечивает удале­ние навоза за счет сползания его по естественному уклону, образу­ющемуся в каналах. Ее применяют на фермах крупного рогатого скота при содержании животных без подстилки и кормлении их силосом, корнеклубнеплодами, бардой, жомом и зеленой массой и в свинарниках при кормлении жидкими и сухими комбикорма­ми без использования силоса и зеленой массы.

Самотечная система периодического действия обеспечивает уда­ление навоза, который накапливается в продольных каналах, обо­рудованных шиберами за счет сброса его при открытии шиберов. Объем продольных каналов должен обеспечивать накопление на­воза в течение 7...14дней. Обычно размеры канала следующие: длина З...50м, ширина 0,8м (и более), минимальная глубина 0,6 м. При этом чем гуще навоз, тем короче и шире должен быть канал.

Все самотечные способы удаления навоза из помещений осо­бенно эффективны при привязном и боксовом содержании жи­вотных без подстилки на теплых керамзитобетонных полах или на резиновых ковриках.

Основной способ утилизации навоза — использование его в качестве органического удобрения. Наиболее эффективным способом удаления и использования жидкого навоза является утилизация его на полях орошения. Известны также способы переработки навоза в кормовые добавки, для получения газа и битоплива.

Все технические средства для удаления и утилизации навоза делят на две группы: периодического и непрерывного действия.

Транспортные устройства безрельсовые и рельсовые, назем­ные и надземные, мобильные погрузки, скреперные установки и другие средства относятся к оборудованию периодического действия.

Транспортирующие устройства непрерывного действия бывают с тяговым органом и без него (самотечный, пневматический и гидравлический транспорт).

По назначению различают технические средства для ежеднев­ной уборки и периодической, для удаления глубокой подстилки, для очистки выгульных площадок.

В зависимости от конструктивного исполнения различают:

наземные и подвесные рельсовые вагонетки и безрельсовые ручные тележки;

скребковые транспортеры кругового и возвратно-поступатель­ного движения;

канатные скреперы и тросовые лопаты;

навесные устройства на тракторах и самоходных шасси;

устройства для гидравлического удаления навоза (гидротранс­порт);

устройства с применением пневматики.

Технологический процесс уборки навоза из животноводческих помещений и транспортировки его на поле можно разделить на следующие последовательно выполняемые операции:

сбор навоза из стойл и сбрасывание его в канавки или погрузка в вагонетки (тележки);

транспортировка навоза от стойл по животноводческому поме­щению к месту сбора или погрузки;

погрузка на транспортные средства;

транспортировка по территории фермы к навозохранилищу или месту компостирования и разгрузки;

погрузка из хранилища на транспортные средства;

транспортировка на поле и выгрузка из транспортного сред­ства.

Для выполнения этих операций применяют много различных вариантов машин и механизмов. Наиболее рациональным следует считать тот вариант, в котором один механизм выполняет две опе­рации и более, а стоимость уборки 1 т навоза и перемещения его на удобряемые поля наименьшая.

Механические средства для удаления навоза подразделяют на мобильные и стационарные. Мобильные средства применяют в основном при беспривязном содержании скота с использованием подстилки. В качестве подстилки обычно используют солому, торф, мякину, опилки, стружку, опавшие листья и хвою деревьев. Примерные суточные нормы внесения подстилки на одну корову 4...5 кг, овцу — 0,5...1 кг.

Навоз из помещений, где содержатся животные, удаляют один-два раза в год с помощью различных навешиваемых на транспорт­ное средство устройств для перемещения и погрузки различных грузов, в том числе и навоза.

В животноводстве широко применяют навозоуборочные транс­портеры ТСН-160А, ТСН-160Б, ТСН-ЗБ, ТР-5, ТСН-2Б, про­дольные скреперные установки УС-Ф-170А или УС-Ф250А в ком­плекте с поперечными УС-10, УС-12 и УСП-12, скреперные про­дольные транспортеры ТС-1ПР в комплекте с поперечным ТС-1ПП, скреперные установки УС-12 в комплекте с поперечной УСП-12, шнековые транспортеры ТШН-10.

Скребковые транспортеры ТСН-ЗБ и ТСН-160А кру­гового действия предназначены для удаления навоза из животно­водческих помещений с одновременной погрузкой его в транс­портные средства.

Шнековый транспортер ТШН-10 используют для удаления на­воза и коровников на 200 голов. Комплект включает в себя четыре продольных и один поперечный транспортеры, вращающиеся с частотой 15...60 мин-1. Шнековые транспортеры производитель­ны, надежны и долговечны.

Скреперная установка УС-Ф-170 состоит из приводной и натяжной станций, цепи, направляющих роликов, скребков, совершающих возвратно-поступательное движение по навозоприемной плоскости желоба, ширина которой равна
ширине навозного прохода коровника. При рабочем ходе скребки
за счет сил трения их о желоб раскрываются в рабочее положение
и перемещают массу на размер хода скребка. При холостом ходе скребки складываются, оставляя порции навозной массы неподвижными на полу желоба. Во время следующего рабочего хода скребков этот навоз будет удален.

Скреперная установка УС-250 аналогична по назначению, устройству и рабочему процессу УС-Ф-170. В привод входят: электродвигатель мощностью 2,2 кВт и редуктор с ведущей звездочкой. Скребок состоит из ползуна, шарнирного устройства, правого и левого скребков и натяжного устройства.

Длину скребков можно регулировать по ширине навозного прохода от 1,8 до 3 м при глубине 0,8 м. Для очистки стенок прохода на концах скребков установлены резиновые шишки. Уста­новка работает 18...20 ч в сутки (кроме периода сна животных). Уборка навоза происходит в присутствии животных, выгонять ко­торых из навозных проходов не требуется. Они свободно пересту­пают через скребки.

Скреперные установки УС-15, УС-250, УС-Ф-170 имеют авто­матически действующий механизм реверса движения скребков.

Установка УВН-800 производительностью 90...95 т/ч предназначена для удаления навоза из открытых и подпольных навозохранилищ. Она состоит из насосной установки для жид­кого навоза и скрепера, перемещающегося по рельсовому путь вдоль торца навозохранилища. Насос и скрепер могут работать раздельно. Насос служит для выгрузки жидкой фракции навоза, которую не может выбрать скрепер. Скрепер разрушает верхнюю корку навоза в хранилище, перемешивает его, а затем выгружает в транспортное средство.

Шнековые и центробежные насосы типа НШ, НЦИ, НВЦ ис­пользуют для выгрузки и перекачки жидкого навоза по трубопро­водам. Производительность их находится в пределах от 70 до 350 т/ч.

Скреперная установка ТС-1 предназначена для свиноводческих ферм. Ее устанавливают в навозном канале, который перекрывают решетчатыми полами. Установка состоит из поперечного и про­дольного транспортеров. Основные сборочные единицы транс­портеров: скреперы, цепи, привод. На установке ТС-1 применяют скрепер типа «Каретка». Привод, состоящий из редуктора и элект­родвигателя, сообщает скреперам возвратно-поступательное дви­жение и предохраняет их от перегрузок.

Навоз от животноводческих помещений к местам обработки и хранения транспортируют мобильными и стационарными сред­ствами.

С точки зрения охраны окружающей среды от загрязнения на­воз целесообразно транспортировать по трубопроводам. Для этих целей применяют поршневую установку УТН-10А. Даль­ность транспортировки до 150 м. Для перекачивания жидкого на­воза устраивают стационарные насосные станции, оборудованные фекальными насосами типа ФГ, НЖН-200, НШ и др.

Навоз загрязняет территорию ферм, ухудшает условия работы обслуживающего персонала, а при большой концентрации стано­вится опасным источником загрязнения окружающей среды. Све­жеубранный навоз до момента внесения в почву должен в течение 2...12мес выдерживаться в прифермских или полевых навозохра­нилищах.

Различают навозохранилища, примыкающие к помещениям и удаленные от помещения.

Помимо постоянных хранилищ навоза на фермах необходимо предусматривать карантинные хранилища, которые выполняют секционными. Поступившую однодневную порцию навоза выдер­живают в секции в течение 6 дней. Если за это время на ферме не будет зарегистрировано инфекционных заболеваний, то навоз транспортируют к месту постоянного хранения. Расстояние от ферм до навозохранилищ должно быть не менее 60 м.

Подстилочный навоз хранят в полузаглубленных или наземных навозохранилищах, где навоз укладывают в бурты. Полужидкий навоз можно укладывать в бурты, добавляя солому или другой вла­гоемкий материал. Применяют также компостирование навоза с торфом. Жидкий навоз после карантирования перекачивают в ос­новные хранилища-гомогенизаторы, где его хранят 6...12мес при периодическом перемешивании.

Жидкий навоз разделяют на фракции с последующим отдель­ным хранением и внесением фракций в почву. Для естественного разделения жидкого навоза на фракции применяют отстойники-накопители глубиной 2...2,5 м. Для искусственного разделения ис­пользуют механические средства: центрифуги, виброгрохоты, шнековые прессы, сита и др.

Известны также механизированные навозохранилища, которые позволяют получать органические удобрения высокого качества и внедрять единую технологическую линию, включающую в себя очистку помещений от навоза, транспортирование его в хранили­ща приготовление органо-минеральных компостов. Весь техно­логический процесс выполняется системой машин, обеспечиваю­щей комплексную механизацию.
