ЖИЛЫЕ УЛИЦЫ И ДОРОГИ МЕСТНОГО ЗНАЧЕНИЯ

Конструкции дорожных одежд нежесткого типа

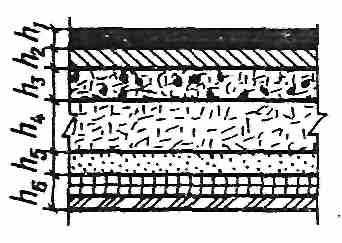

Таблица 82. Толщина конструктивных слоев, см, для I дорожно-климатической зоны при E=165 МПа (1650 кгс/см²)

h₁ - мелкозернистый асфальтобетон I-II марок по ГОСТ 9128-76;

h₂ - крупнозернистый асфальтобетон III-IV марок по ГОСТ 9128-76;

h₃ - черный щебень М=600 кгс/см²;

h₄ - щебень рядовой M=600-800 кгс/см²;

h₅ - песок среднезернистый по ГОСТ 8736-77;

h₆ - пенопласт в полиэтиленовой пленке.

Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
h1	4	4	4	4	4
h2	6	6	6	6	6
h3	28	25	22	20	20
h4	25	17	15	15	10
h5	5	5	5	5	5
h6	8	8	8	8	8

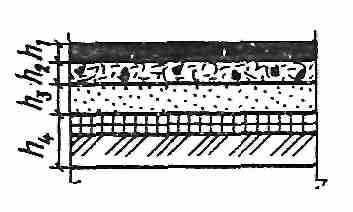

Таблица 83. Толщина конструктивных слоев, см, для I дорожно-климатической зоны при E=165 МПа (1650 кгс/см²)

h₁ - мелкозернистый асфальтобетон I-II марок по ГОСТ 9128-76;

h₂ - черный щебень М=600 кгс/см²;

h₃ - песок среднезернистый по ГОСТ 8736-77;

h₄ - пенопласт в полиэтиленовой пленке.

Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
h1	5	5	5	5	5
h2	46	30	20	20	15
h3	5	5	5	5	5
h4	8	8	8	8	8
