Конструкции дорожных одежд жесткого типа

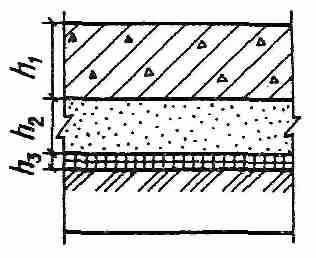

Таблица 78. Толщина конструктивных слоев, см, для I - II дорожно-климатических зон

h₁ - монолитный цементобетон M=400 кгс/см² по ГОСТ 8424-72.

Прокладка:

h₂ - песок среднезернистый по ГОСТ 8736-77;

h₃ - пенопласт в полиэтиленовой пленке.

Дорожно-климатическая зона	Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
I	h1	22	20	20	18	18
h2	10	10	10	10	10
h3	10	8	7	7	5
II	h1	22	20	20	18	18
h2	50	47	45	40	25

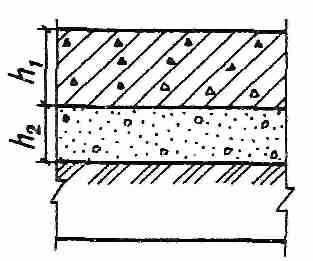

Таблица 79. Толщина конструктивных слоев, см, для I дорожно-климатической зоны

h₁ - монолитный цементобетон M=400 кгс/см² по ГОСТ 8424-72.

Прокладка:

h₂ - песчано-гравийная смесь.

Дорожно-климатическая зона	Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
I	h1	22	20	20	18	18
h2	100	80	70	60	50

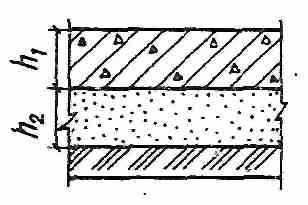

Таблица 80. Толщина конструктивных слоев, см, для I - V дорожно-климатических зон

h₁ - монолитный цементобетон M=400 кгс/см² по ГОСТ 8424-72.

Прокладка:

h₂ - песок среднезернистый по ГОСТ 8736-77.

Дорожно-климатическая зона	Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
I	h1	22	20	20	18	18
h2	100	80	70	60	50
II	h1	22	20	20	18	18
h2	70	60	50	40	30
III	h1	22	20	20	18	18
h2	50	40	35	30	25
IV и V	h1	22	20	20	18	18
h2	35	30	30	25	25

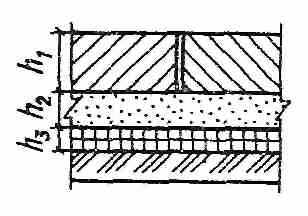

Таблица 81. Толщина конструктивных слоев, см, для I - V дорожно-климатических зон

h₁ - сборные железобетонные плиты по ГОСТ 21324-84;

h₂ - песок среднезернистый по ГОСТ 8736-77;

h₃ - пенопласт в полиэтиленовой пленке.

Дорожно-климатическая зона	Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
I	h1	14-18	14-18	14-18	14-18	14-18
h2	10	10	10	10	10
h3	10	8	8	5	5
II	h1	14-18	14-18	14-18	14-18	14-18
h2	40	35	30	25	25
III	h1	14-18	14-18	14-18	14-18	14-18
h2	35	30	25	20	20
IV и V	h1	14-18	14-18	14-18	14-18	14-18
h2	25	25	20	15	15
