Таблица 64. Толщина конструктивных слоев, см, для I - II дорожно-климатических зон при E=180 МПа (1800 кгс/см²)

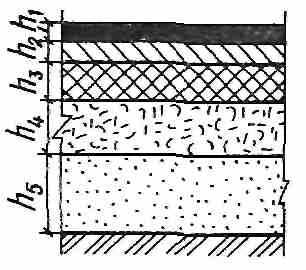

h₁ - мелкозернистый асфальтобетон I-II марок по ГОСТ 9128-76;

h₂ - крупнозернистый асфальтобетон III-IV марок по ГОСТ 9128-76;

h₃ - пористый асфальтобетон по ГОСТ 9128-76;

h₄ - щебень рядовой M=600-800 кгс/см²;

h₅ - песчано-гравийная смесь.

Дорожно-климатическая зона	Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
I	h1	4	4	4	4	4
h2	6	6	6	6	6
h3	10	10	10	10	10
h4	38	30	12	10	10
h5	60	55	50	45	40
II	h1	4	4	4	4	4
h2	6	6	6	6	6
h3	10	10	10	10	10
h4	38	30	11	10	10
h5	35	35	35	35	35
