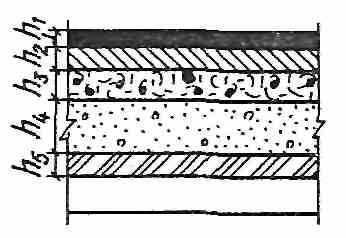

Таблица 62. Толщина конструктивных слоев, см, для I дорожно-климатической зоны при E=180 МПа (1800 кгс/см²)

h₁ - мелкозернистый асфальтобетон I-II марок по ГОСТ 9128-76;

h₂ - черный щебень М=600 кгс/см²;

h₃ - щебень рядовой M=600-800 кгс/см²;

h₄ - песок среднезернистый по ГОСТ 8736-77;

h₅ - пенопласт в полиэтиленовой пленке.

Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
h1	5	5	5	5	5
h2	20	15	15	15	12
h3	З1*	30	20	15	12
h4	5	5	5	5	5
h5	8	8	8	8	8

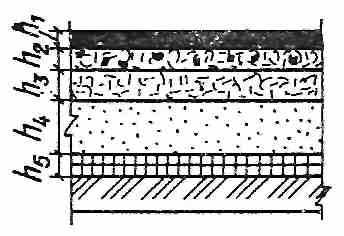

Таблица 63. Толщина конструктивных слоев, см, для I дорожно-климатической зоны при E=180 МПа (1800 кгс/см²)

h₁ - мелкозернистый асфальтобетон I-II марок по ГОСТ 9128-76;

h₂ - крупнозернистый асфальтобетон III-IV марок по ГОСТ 9128-76;

h₃ - черный щебень M=600 кгс/см²;

h₄ - песок или песчано-гравийная смесь.

Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
h1	4	4	4	4	4
h2	6	6	6	6	6
h3	35	30	23	20	18
h4	55	50	35	35	35
