ПРОМЫШЛЕННЫЕ И СКЛАДСКИЕ ДОРОГИ

Конструкции дорожных одежд нежесткого типа

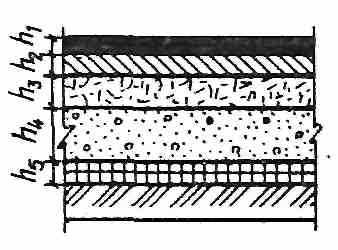

Таблица 56. Толщина конструктивных слоев, см, для I дорожно-климатической зоны при E=180 МПа (1800 кгс/см²)

h₁ - мелкозернистый асфальтобетон I-II марок по ГОСТ 9128-76;

h₂ - крупнозернистый асфальтобетон III-IV марок по ГОСТ 9128-76;

h₃ - фракционированный щебень M=600-800 кгс/см², уложенный по принципу заклинки;

h₄ - песчано-гравийная смесь;

h₅ - пенопласт в полиэтиленовой пленке.

Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
h1	4	4	4	4	4
h2	6	6	6	6	6
h3	50	45	40	40	35
h4	30	25	20	17	15
h5	8	8	6	8	8

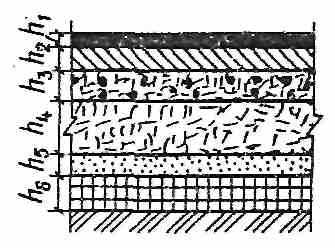

Таблица 57. Толщина конструктивных слоев, см, для I дорожно-климатической зоны при E=180 МПа (1800 кгс/см²)

h₁ - мелкозернистый асфальтобетон I-II марок по ГОСТ 9128-76;

h₂ - крупнозернистый асфальтобетон III-IV марок по ГОСТ 9128-76;

h₃ - черный щебень М=600 кгс/см²;

h₄ - рядовой щебень М=600 кгс/см²;

h₅ - песок;

h₆ - пенопласт в полиэтиленовой пленке.

Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
h1	4	4	4	4	4
h2	6	6	6	6	6
h3	25	20	15	15	17
h4	30	20	15	10	8
h5	5	5	5	5	5
h6	8	8	8	8	8
