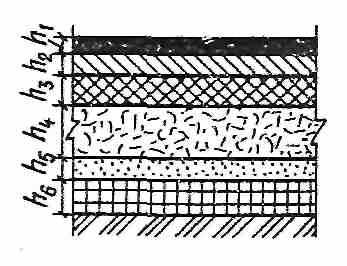

Таблица 58. Толщина конструктивных слоев, см, для I дорожно-климатической зоны при E=180 МПа (1800 кгс/см²)

h₁ - мелкозернистый асфальтобетон I-II марок по ГОСТ 9128-76;

h₂ - крупнозернистый асфальтобетон III-IV марок по ГОСТ 9128-76;

h₃ - пористый асфальтобетон по ГОСТ 9128-76;

h₄ - рядовой щебень М=600 кгс/см²;

h₅ - песок среднезернистый ГОСТ 8736-77;

h₆ - пенопласт в полиэтиленовой пленке.

Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
h1	4	4	4	4	4
h2	6	6	6	6	6
h3	25	20	15	15	15
h4	30	20	15	10	8
h5	5	5	5	5	5
h6	8	8	8	8	8

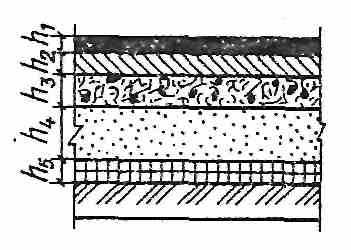

Таблица 59. Толщина конструктивных слоев, см, для I дорожно-климатической зоны при E=180 МПа (1800 кгс/см²)

h₁ - мелкозернистый асфальтобетон I-II марок по ГОСТ 9128-76;

h₂ - крупнозернистый асфальтобетон;

h₃ - черный щебень М=600 кгс/см²;

h₄ - песок среднезернистый ГОСТ 8736-77;

h₅ - пенопласт в полиэтиленовой пленке.

Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
h1	4	4	4	4	4
h2	6	6	6	6	6
h3	43	35	30	25	20
h4	5	5	5	5	5
h5	8	8	8	8	8
