Таблица 38. Толщина конструктивных слоев, см, для I - V дорожно-климатических зон при E=222 МПа (2220 кгс/см²)

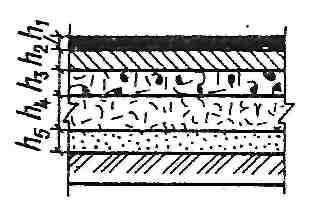

h₁ - мелкозернистый асфальтобетон I-II марок по ГОСТ 9128-76;

h₂ - крупнозернистый асфальтобетон III-IV марок по ГОСТ 9128-76;

h₃ - черный щебень;

h₄ - щебень M=600-800 кгс/см², уложенный по принципу заклинки;

h₅ - песок или песчано-гравийная смесь.

Дорожно-климатическая зона	Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
I	h1	5	5	5	5	5
h2	7	7	7	7	7
h3	15	15	15	15	15
h4	35	30	27	25	20
h5	70	60	55	50	45
II	h1	5	5	5	5	5
h2	7	7	7	7	7
h3	14	14	14	12	12
h4	38	30	25	20	16
h5	35	35	35	35	35
III	h1	5	5	5	5	5
h2	7	7	7	7	7
h3	14	14	14	12	12
h4	40	32	28	22	20
h5	30	25	25	25	25
IV и V	h1	-	5	5	5	5
h2	-	7	7	7	7
h3	-	16	16	14	14
h4	-	35	28	25	20
h5	-	25	25	25	25
