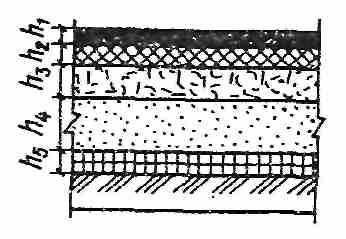

Таблица 30. Толщина конструктивных слоев, см, для I дорожно-климатической зоны при E=222 МПа (2220 кгс/см²)

h₁ - мелкозернистый асфальтобетон I-II марок по ГОСТ 9128-76;

h₂ - крупнозернистый асфальтобетон III-IV марок по ГОСТ 9128-76;

h₃ - фракционированный щебень M=600-800 кгс/см², уложенный по принципу заклинки;

h₄ - песок или песчано-гравийная смесь;

h₅ - пенопласт в полиэтиленовой пленке.

Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
h1	5	5	5	5	5
h2	7	7	7	7	7
h3	40	35	30	20	15
h4	45	45	45	45	45
h5	8	8	8	8	8

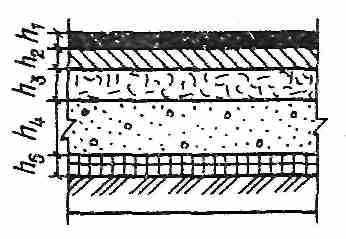

Таблица 31. Толщина конструктивных слоев, см, для I дорожно-климатической зоны при E=222 МПа (2220 кгс/см²)

h₁ - мелкозернистый асфальтобетон I-II марок по ГОСТ 9128-76;

h₂ - пористый асфальтобетон по ГОСТ 9128-76;

h₃ - рядовой щебень М=600-800 кгс/см²;

h₄ - песок среднезернистый по ГОСТ 8736-77;

h₅ - пенопласт в полиэтиленовой пленке.

Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
h1	5	5	5	5	5
h2	10	10	10	10	10
h3	50	45	35	25	20
h4	5	5	5	5	5
h5	6	8	S	8	8
