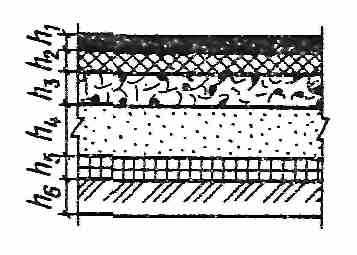

Таблица 9. Толщина слоев, см, для I и V дорожно-климатических зон при E=252 мПа (2520 кгс/см²)

h₁ - мелкозернистый асфальтобетон I и II марок по ГОСТ 9128-76;

h₂ - крупнозернистый асфальтобетон по ГОСТ 9128-76;

h₃ - пористый асфальтобетон по ГОСТ 9128-76;

h₄ - щебень М=800 кгс/см²;

h₅ - песок.

Дорожно-климатическая зона	Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
I	h1	5	5	5	5	5
h2	7	7	7	7	7
h3	24	20	16	14	12
h4	20	28	12	10	10
h5	50	50	50	50	50
II	h1	5	5	5	5	5
h2	7	7	7	7	7
h3	23	20	10	10	10
h4	20	18	12	10	8
h5	35	35	35	35	35
III	h1	5	5	5	5	5
h2	7	7	7	7	7
h3	34	25	10	8	8
h4	24	22	18	16	12
h5	25	25	25	25	25
IV и V	h1	-	5	5	5	5
h2	-	7	7	7	7
h3	-	20	14	12	10
h4	-	32	30	27	25
