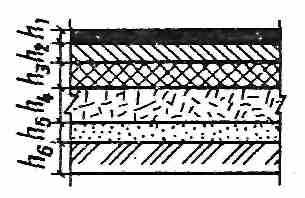

Таблица 3. Толщина конструктивных слоев, см, для I дорожно-климатической зоны при E=252 мПа (2520 кгс/см²)

h₁ - мелкозернистый асфальтобетон I-II марок по ГОСТ 9128-76;

h₂ - крупнозернистый асфальтобетон III-IV марок по ГОСТ 9128-76;

h₃ - рядовой щебень М=600-800 кгс/см²;

h₄ - песок среднезернистый;

h₅ - пенопласт в полиэтиленовой пленке.

Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
h1	5	5	5	5	5
h2	7	7	7	7	7
h3	44	40	38	36	34
h4	5	5	5	5	5
h5	10	10	10	10	10

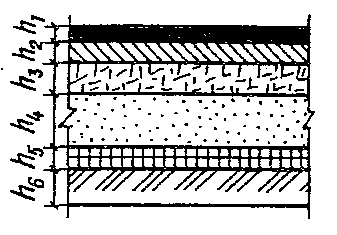

Таблица 4. Толщина конструктивных слоев, см, для I дорожно-климатической зоны при E=252 мПа (2520 кгс/см²)

h₁ - мелкозернистый асфальтобетон I-II марок по ГОСТ 9128-76;

h₂ - пористый асфальтобетон по ГОСТ 9128-76;

h₃ - черный щебень;

h₄ - песок среднезернистый;

h₅ - пенопласт в полиэтиленовой пленке.

Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
h1	5	5	5	5	5
h2	35	30	20	17	12
h3	38	35	20	20	15
h4	5	5	5	5	5
h5	8	8	8	8	8
