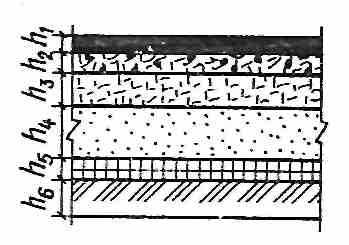

Таблица 5. Толщина конструктивных слоев, см, для I дорожно-климатической зоны при E=252 мПа (2520 кгс/см²)

h₁ - мелкозернистый асфальтобетон I-II марок по ГОСТ 9128-76;

h₂ - черный щебень М⁼600 кгс/см²;

h₃ - рядовой щебень М=600 кгс/см²;

h₄ - песок среднезернистый;

h₅ - пенопласт в полиэтиленовой пленке.

Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
h1	5	5	5	5	5
h2	20	25	25	20	18
h3	34	20	16	14	14
h4	5	5	5	5	5
h5	8	8	8	8	8

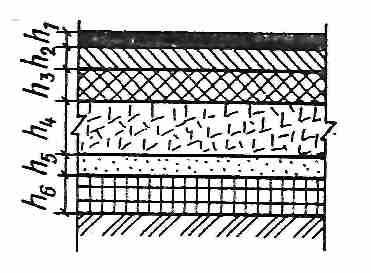

Таблица 6. Толщина конструктивных слоев, см, для I дорожно-климатической зоны при E=252 мПа (2520 кгс/см²)

h₁ - мелкозернистый асфальтобетон по ГОСТ 9128-76;

h₂ - крупнозернистый асфальтобетон по ГОСТ 9128-76;

h₃ - пористый асфальтобетон по ГОСТ 9128-76;

h₄ - рядовой щебень М-600-800 кгс/см²;

h₅ - песок среднезернистый;

h₆ - пенопласт в полиэтиленовой пленке.

Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
h1	5	5	5	5	5
h2	7	7	7	7	7
h3	35	25	17	15	13
h4	14	12	12	12	12
h5	5	5	5	5	5
h6	7	7	7	7	7
