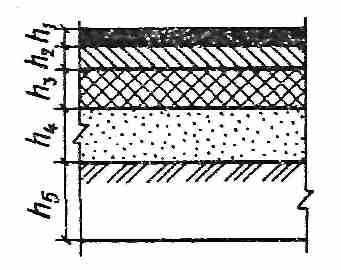

Таблица 7. Толщина слоев, см, для I и II дорожно-климатических зон при E=252 мПа (2520 кгс/см2)
h1 - мелкозернистый асфальтобетон I и II марок по ГОСТ 9128-76;
h2 - крупнозернистый асфальтобетон I и II марок по ГОСТ 9128-76;
h3 - черный щебень М=600-800 кгс/см2;
h4 - песок или песчано-гравийная смесь.
| Дорожно-климатическая зона | Конструктивные слои | Модуль упругости грунтового основания E0, МПа/(кгс/см2) | ||||
| 20/200 | 30/300 | 40/400 | 50/500 | 60/600 | ||
| I | h1 | 5 | 5 | 5 | 5 | 5 |
| h2 | 7 | 7 | 7 | 7 | 7 | |
| h3 | 45 | 40 | 35 | 30 | 30 | |
| h4 | 80 | 75 | 70 | 65 | 60 | |
| II | h1 | 7 | 7 | 7 | 7 | 7 |
| h2 | 30 | 25 | 20 | 17 | 15 | |
| h3 | 60 | 60 | 35 | 35 | 35 |

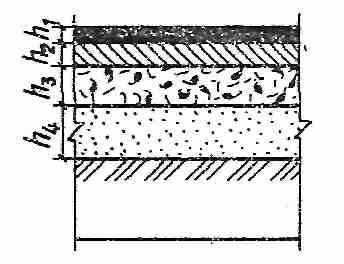

Таблица 8. Толщина конструктивных слоев, см, для I и II дорожно-климатических зон при E=252 мПа (2520 кгс/см2)
h1 - мелкозернистый асфальтобетон I и II марок по ГОСТ 9128-76;
h2 - крупнозернистый асфальтобетон I и IV марок по ГОСТ 9128-76;
h3 - пористый асфальтобетон по ГОСТ 9128-76;
h4 - песок среднезернистый по ГОСТ 8736-77.
| Дорожно-климатическая зона | Конструктивные слои | Модуль упругости грунтового основания E0, МПа/(кгс/см2) | ||||
| 20/200 | 30/300 | 40/400 | 50/500 | 60/600 | ||
| I | h1 | 5 | 5 | 5 | 5 | 5 |
| h2 | 7 | 7 | 7 | 7 | 7 | |
| h3 | 30 | 25 | 20 | 15 | 15 | |
| h4 | 70 | 65 | 60 | 55 | 50 | |
| II | h1 | 5 | 5 | 5 | 5 | 5 |
| h2 | 7 | 7 | 7 | 7 | 7 | |
| h3 | 30 | 25 | 17 | 15 | 15 | |
| h4 | 55 | 50 | 45 | 40 | 35 |
