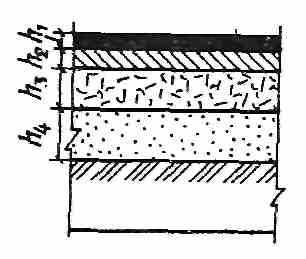

Таблица 36. Толщина конструктивных слоев, см, для I - II дорожно-климатических зон при E=222 МПа (2220 кгс/см2)
h1 - мелкозернистый асфальтобетон I-II марок по ГОСТ 9128-76;
h2 - крупнозернистый асфальтобетон III-IV марок по ГОСТ 9128-76;
h3 - пористый асфальтобетон по ГОСТ 9128-76;
h4 - песок среднезернистый по ГОСТ 9128-76.
| Дорожно-климатическая зона | Конструктивные слои | Модуль упругости грунтового основания E0, МПа/(кгс/см2) | ||||
| 20/200 | 30/300 | 40/400 | 50/500 | 60/600 | ||
| I | h1 | 5 | 5 | 5 | 5 | 5 |
| h2 | 7 | 7 | 7 | 7 | 7 | |
| h3 | 30 | 25 | 20 | 14 | 12 | |
| h4 | 60 | 60 | 55 | 50 | 50 | |
| II | h1 | 7 | 7 | 7 | 7 | 7 |
| h2 | 20 | 18 | 14 | 12 | 12 | |
| h3 | 60 | 50 | 45 | 40 | 35 |

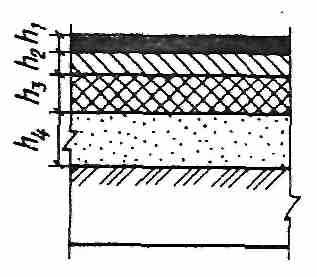

Таблица 37. Толщина конструктивных слоев, см, для I-III дорожно-климатических зон при E=222 МПа (2220 кгс/см2)
h1 - мелкозернистый асфальтобетон I-II марок по ГОСТ 9128-76;
h2 - крупнозернистый асфальтобетон III-IV марок по ГОСТ 9128-76;
h3 - черный щебень ГОСТ 8736-77;
h4 - песок среднезернистый по ГОСТ 9128-76.
| Дорожно-климатическая зона | Конструктивные слои | Модуль упругости грунтового основания E0, МПа/(кгс/см2) | ||||
| 20/200 | 30/300 | 40/400 | 50/500 | 60/600 | ||
| I | h1 | 5 | 5 | 5 | 5 | 5 |
| h2 | 7 | 7 | 7 | 7 | 7 | |
| h3 | 40 | 35 | 30 | 30 | 25 | |
| h4 | 60 | 60 | 60 | 55 | 50 | |
| II | h1 | 5 | 5 | 5 | 5 | 5 |
| h2 | 7 | 7 | 7 | 7 | 7 | |
| h3 | 48 | 35 | 30 | 30 | 25 | |
| h4 | 4р | 40 | 40 | 35 | 35 | |
| III | h1 | 5 | 5 | 5 | 5 | 5 |
| h2 | 7 | 7 | 7 | 7 | 7 | |
| h3 | 45 | 40 | 38 | 25 | 30 | |
| h4 | 35 | 35 | 35 | 25 | 25 |
