МАГИСТРАЛЬНЫЕ УЛИЦЫ И ДОРОГИ РАЙОННОГО ЗНАЧЕНИЯ

Конструкции дорожных одежд нежесткого типа

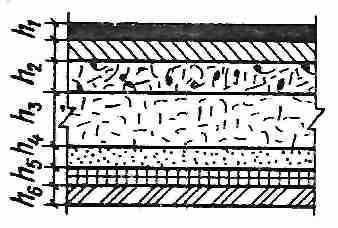

Таблица 28. Толщина конструктивных слоев, см, для I дорожно-климатической зоны при E=222 МПа (2220 кгс/см²)

h₁ - мелкозернистый асфальтобетон I-II марок по ГОСТ 9128-76;

h₂ - крупнозернистый асфальтобетон III-IV марок по ГОСТ 9128-76;

h₃ - черный щебень;

h₄ - рядовой щебень M=600 кгс/см²;

h₅ - песок среднезернистый по ГОСТ 8736-77;

h₆ - пенопласт в полиэтиленовой пленке.

Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
h1	5	5	5	5	5
h2	7	7	7	7	7
h3	33	25	20	15	10
h4	20	20	20	20	20
h5	5	5	5	5	5
h6	8	8	8	8	8

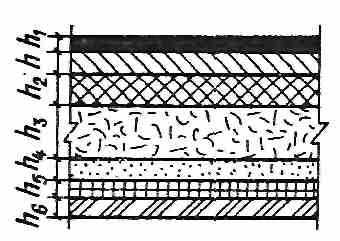

Таблица 29. Толщина конструктивных слоев, см, для I дорожно-климатической зоны при E=222 МПа (2220 кгс/см²)

h₁ - мелкозернистый асфальтобетон I-II марок по ГОСТ 9128-76;

h₂ - крупнозернистый асфальтобетон III-IV марок по ГОСТ 9128-76;

h₃ - пористый асфальтобетон ГОСТ 9128-76;

h₄ - рядовой щебень M=600-800 кгс/см²;

h₅ - песок среднезернистый ГОСТ 8736-77;

h₆ - пенопласт в полиэтиленовой пленке.

Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
h1	5	5	5	5	5
h2	7	7	7	7	7
h3	32	27	20	15	10
h4	20	20	20	20	18
h5	5	5	5	5	5
h6	8	8	8	8	8
