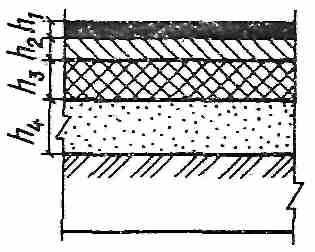

Таблица 65. Толщина конструктивных слоев, см, для I - II дорожно-климатических зон при E=180 МПа (1800 кгс/см²)

h₁ - мелкозернистый асфальтобетон I-II марок по ГОСТ 9128-76;

h₂ - крупнозернистый асфальтобетон III-IV марок по ГОСТ 9128-76;

h₃ - пористый асфальтобетон по ГОСТ 9128-76;

h₄ - песок или песчано-гравийная смесь.

Дорожно-климатическая зона	Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
I	h1	4	4	4	4	4
h2	6	6	6	6	6
h3	40	30	18	16	12
h4	55	55	50	45	45
II	h1	6	6	6	6	6
h2	40	30	18	16	12
h3	45	40	35	35	35

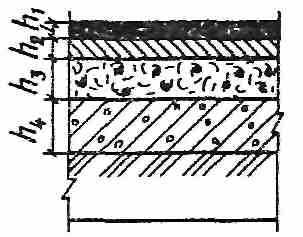

Таблица 66. Толщина конструктивных слоев, см, для II - III дорожно-климатических зон при E=180 МПа (1800 кгс/см²)

h₁ - мелкозернистый асфальтобетон I-II марок по ГОСТ 9128-76;

h₂ - крупнозернистый асфальтобетон III-IV марок по ГОСТ 9128-76;

h₃ - черный щебень М=600 кгс/см²;

h₄ - грунт, укрепленный битумом.

Дорожно-климатическая зона	Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
II	h1	4	4	4	4	4
h2	6	6	6	6	6
h3	24	22	18	16	14
h4	15	12	10	10	10
III	h1	4	4	4	4	4
h2	6	6	6	6	6
h3	26	24	20	18	16
h4	15	12	10	10	10
