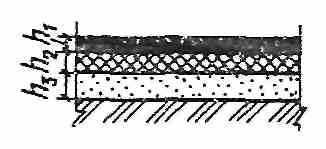

Таблица 67. Толщина конструктивных слоев, см, для I - III дорожно-климатических зон при, E=180 МПа (1800 кгс/см²)

h₁ - мелкозернистый асфальтобетон I-II марок по ГОСТ 9128-76;

h₂ - пористый асфальтобетон;

h₃ - песок или песчано-гравийная смесь.

Дорожно-климатическая зона	Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
I	h1	-	5	5	5	5
h2	-	45	21	20	20
h3	-	50	50	50	50
II	h1	-	5	5	5	5
h2	-	45	21	20	20
h3	-	35	35	35	35
III	h1	-	5	5	5	5
h2	-	43	22	21	21
h3	-	35	35	35	35

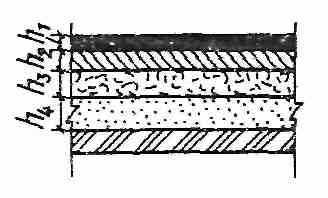

Таблица 68. Толщина конструктивных слоев, см, для I - V дорожно-климатических зон при E=180 МПа (1800 кгс/см²)

h₁ - мелкозернистый асфальтобетон I-II марок по ГОСТ 9128-76;

h₂ - крупнозернистый асфальтобетон III-IV марок по ГОСТ 9128-76;

h₃ - рядовой щебень М=600 кгс/см²;

h₄ - песок или песчано-гравийная смесь.

Дорожно-климатическая зона	Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
I	h1	4	4	4	4	4
h2	6	6	6	6	6
h3	45	40	30	25	20
h4	35	35	35	35	35
II	h1	4	4	14	4	4
h2	6	6	6	6	6
h3	37	35	30	30	30
III	h1	-	4	4	4	4
h2	-	6	6	6	6
h3	-	37	32	30	20
IV и V	h1	-	4/4	4/4	4/4	4/4
h2	-	6/6	6/6	6/6	6/6
h3	-	39/35	3V30	30/25	21/20
h4	-	40/40	30/30	25/25	21/20
