Taблица 89. Толщина конструктивных слоев, см, для I - V дорожно-климатических зон при E=165 МПа (1650 кгс/см²)

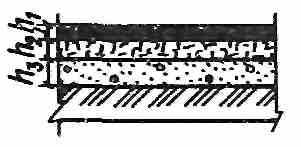

h₁ - мелкозернистый асфальтобетон I-II марок по ГОСТ 9128-76;

h₂ - рядовой щебень M=600-800 кгс/см²;

h₃ - песчаная или песчано-гравийная смесь.

Дорожно-климатическая зона	Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
I	h1	5	5	5	5	5
h2	45	38	38	25	22
h3	60	60	60	60	60
II	h1	5	5	5	5	5
h2	45	38	38	25	22
h3	35	35	35	35	35
III	h1	5	5	5	5	5
h2	45	38	38	25	24
h3	35	35	35	35	35
IV и V	h1	-	5	5	5	5
h2	-	42	38	28	26
h3	-	35	35	35	35
