Конструкции дорожных одежд жесткого типа

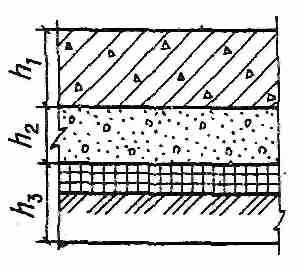

Таблица 100. Толщина конструктивных слоев, см, для I - II дорожно-климатических зон

h₁ - монолитный цементобетон М=300-400 кгс/см² по ГОСТ 8424-72.

Прокладка:

h₂ - песчано-гравийная смесь;

h₃ - пенопласт в полиэтиленовой пленке.

Дорожно-климатическая зона	Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
I	h1	20	20	18	18	18
h2	5	5	5	5	5
h3	10	8	7	6	5
II	h1	20	20	18	18	18
h2	45	40	40	35	30

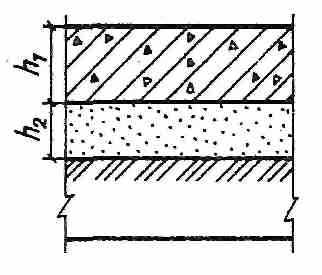

Таблица 101. Толщина конструктивных слоев, см, для III - V дорожно-климатических зон

h₁ - монолитный цементобетон М=300-400 кгс/см² по ГОСТ 8424-72.

Прокладка:

h₂ - песок среднезернистый по ГОСТ 8736-77.

Дорожно-климатическая зона	Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
III	h1	20	20	18	18	18
h2	25	30	25	20	20
IV и V	h1	20	20	18	18	18
h2	30	30	25	20	20

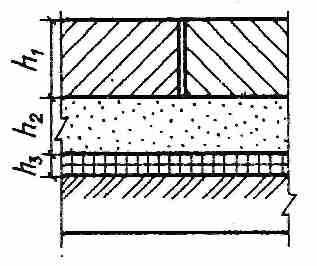

Таблица 102. Толщина конструктивных слоев, см, для I - V дорожно-климатических зон

h₁ - сборные железобетонные плиты по ГОСТ 21924-84;

h₂ - песок среднезернистый по ГОСТ 8736-77;

h₃ - пенопласт в полиэтиленовой пленке.

Дорожно-климатическая зона	Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
I	h1	14-18	14-18	14-18	14-18	14-18
h2	90	80	70	60	50
h3	8	8	8	5	5
II-V	h1	14-18	14-18	14-18	14-18	14-18
h2	35	30	25	15	15
