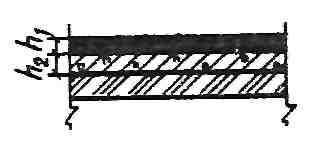

Таблица 107. Толщина конструктивных слоев, см, для II - V дорожно-климатических зон при E=135 МПа (1350 кгс/см²)

h₁ - асфальтобетон IV марки по ГОСТ 9128-76;

h₂ - битумопесчаная смесь.

Дорожно-климатическая зона	Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
II	h1	5	5	5	5	5
h2	35	30	22	18	14
III	h1	-	5	5	5	5
h2	-	32	24	20	16
IV и V	h1	-	5/5	5/5	5/5	5/5
h2	-	32/30	24/20	20/16	16/14

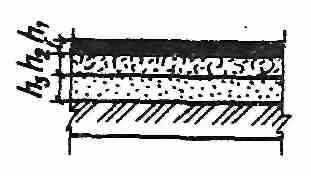

Та6лица 108. Толщина конструктивных слоев, см, для I - V дорожно-климатических зон при E=135 МПа (1350 кгс/см²)

h₁ - мелкозернистый асфальтобетон I-II марок по ГОСТ 9128-76;

h₂ - рядовой щебень М=600-800 кгс/см²;

h₃ - песок или песчано-гравийная смесь.

Дорожно-климатическая зона	Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
I	h1	5	5	5	5	5
h2	40	30	26	22	20
h3	45	45	45	45	45
II	h1	5	5	5	5	5
h2	40	30	26	22	20
h3	35	35	35	35	35
III	h1	5	5	5	5	5
h2	40	31	27	24	22
h3	25	25	25	25	25
IV и V	h1	-	5	5	5	5
h2	-	32	28	26	20
h3	-	15	15	15	15
