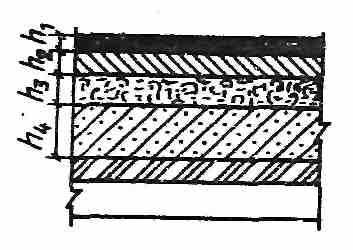

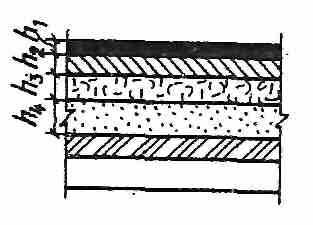

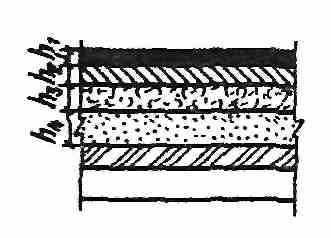

Таблица 110. Толщина конструктивных слоев, см, для II - V дорожно-климатических зон при E=135 МПа (1350 кгс/см²)

h₁ - мелкозернистый асфальтобетон по ГОСТ 9128-76;

h₂ - крупнозернистый асфальтобетон по ГОСТ 9128-76;

h₃ - щебень М=600-800 кгс/см² уложенный по принципу заклинки;

h₄ - песок или песчано-гравийная смесь;

Дорожно-климатическая зона	Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
II	h1	4	4	4	4	4
h2	5	5	5	5	5
h3	36	30	28	23	18
h4	60	55	45	35	35
III	h1	4	4	4	4	4
h2	5	5	5	5	5
h3	38	32	30	25	20
h4	60	55	45	35	30
IV и V	h1	-	4	4	4	4
h2	-	5	5	5	5
h3	-	34	32	27	22
h4	-	55	45	35	25

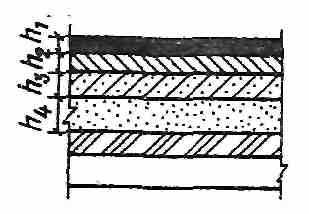

Таблица 111. Толщина конструктивных слоев, см, для II - V дорожно-климатических зон при E=135 МПа (1350 кгс/см²)

h₁ - мелкозернистый асфальтобетон по ГОСТ 9128-76;

h₂ - крупнозернистый асфальтобетон по ГОСТ 9128-76;

h₃ - сталеплавильный (доменный шлак) M=400-600 кгс/см²;

h₄ - песок или песчано-гравийная смесь;

Дорожно-климатическая зона	Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
II	h1	4	4	4	4	4
h2	5	5	5	5	5
h3	40	34	32	27	22
h4	65	60	50	40	35
III	h1	4	4	4	4	4
h2	5	5	5	5	5
h3	42	36	34	29	24
h4	65	60	50	40	35
IV и V	h1	-	4	4	4	4
h2	-	5	5	5	5
h3	-	36	34	29	24
h4	-	60	50	40	35

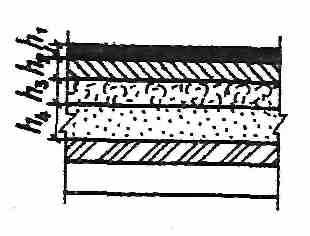

Таблица 112. Толщина конструктивных слоев, см, для II - V дорожно-климатических зон при E=135 МПа (1350 кгс/см²)

h₁ - мелкозернистый асфальтобетон по ГОСТ 9128-76;

h₂ - крупнозернистый асфальтобетон по ГОСТ 9128-76;

h₃ - щебень рядовой М=300 кгс/см²;

h₄ - песок или песчано-гравийная смесь;

Дорожно-климатическая зона	Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
II	h1	4	4	4	4	4
h2	5	5	5	5	5
h3	40	35	30	20	20
h4	60	60	50	40	35
III	h1	4	4	4	4	4
h2	5	5	5	5	5
h3	45	40	30	20	20
h4	35	35	35	35	35
IV и V	h1	-	4	4	4	4
h2	-	5	5	5	5
h3	-	45	35	25	20
h4	-	35	35	35	35

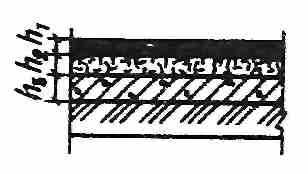

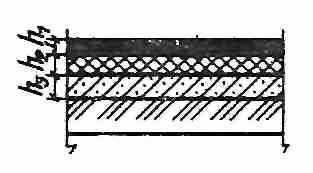

Таблица 113. Толщина конструктивных слоев, см, для I - III дорожно-климатических зон при E=135 МПа (1350 кгс/см²)

h₁ - мелкозернистый асфальтобетон по ГОСТ 9128-76;

h₂ - щебень М=600-800 кгс/см², уложенный по принципу заклинки;

h₃ - грунт укрепленный битумом.

Дорожно-климатическая зона	Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
I	h1	5	5	5	5	5
h2	26	20	18	16	12
h3	20	20	20	20	20
II	h1	5	5	5	5	5
h2	28	22	20	18	14
h3	20	20	20	20	20
III	h1	9	5	5	5	5
h2	30	24	22	20	16
h3	20	20	20	20	20

Таблица 114. Толщина конструктивных слоев, см, для II - V дорожно-климатических зон при E=135 МПа (1350 кгс/см²)

h₁ - мелкозернистый асфальтобетон по ГОСТ 9128-76;

h₂ - пористый асфальтобетон по ГОСТ 9128-76;

h₃ - грунт укрепленный 8-10% цемента.

Дорожно-климатическая зона	Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
II	h1	5	5	5	5	5
h2	20	18	16	14	12
h3	18	18	18	18	18
III	h1	5	5	5	5	5
h2	22	20	18	16	14
h3	18	18	18	18	18
IV и V	h1	5	5	5	5	5
h2	24	22	20	18	16
h3	18	18	18	18	18

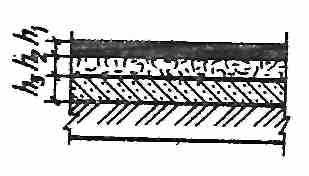

Таблица 115. Толщина конструктивных слоев, см, для II - V дорожно-климатических зон при E=135 МПа (1350 кгс/см²)

h₁ - мелкозернистый асфальтобетон по ГОСТ 9128-76;

h₂ - черный щебень М=600 кгс/см²;

h₃ - грунт укрепленный битумом.

Дорожно-климатическая зона	Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
II	h1	5	5	5	5	5
h2	20	18	18	16	16
h3	22	22	22	22	22
III	h1	5	5	5	5	5
h2	22	20	20	18	18
h3	22	22	22	22	22
IV и V	h1	5	5	5	5	5
h2	24	22	22	20	20
h3	22	22	22	22	22

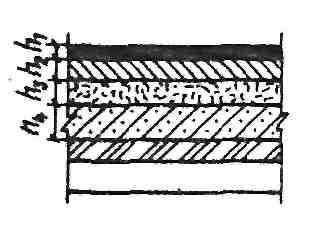

Таблица 116. Толщина конструктивных слоев, см, для II - V дорожно-климатических зон при E=135 МПа (1350 кгс/см²)

h₁ - мелкозернистый асфальтобетон по ГОСТ 9128-76;

h₂ - крупнозернистый асфальтобетон по ГОСТ 9128-76;

h₃ - щебень М=600-800 кгс/см² уложенный по принципу заклинки;

h₄ - грунт укрепленный цементом.

Дорожно-климатическая зона	Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
II	h1	4	4	4	4	4
h2	5	5	5	5	5
h3	18	16	14	12	10
h4	20	20	20	20	20
III	h1	4	4	4	4	4
h2	5	5	5	5	5
h3	20	18	16	14	12
h4	20	20	20	20	20
IV и V	h1	-	4	4	4	4
h2	-	5	5	5	5
h3	-	20	18	16	14
h4	-	20	20	20	20

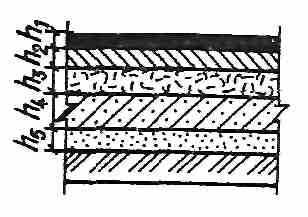

Таблица 117. Толщина конструктивных слоев, см, для II - V дорожно-климатических зон при E=135 МПа (1350 кгс/см²)

h₁ - мелкозернистый асфальтобетон по ГОСТ 9128-76;

h₂ - крупнозернистый асфальтобетон по ГОСТ 9128-76;

h₃ - щебень М=600 кгс/см² уложенный по принципу заклинки;

h₄ - битумопесчаная смесь;

h₅ - песок или песчано-гравийная смесь.

Дорожно-климатическая зона	Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
II	h1	4	4	4	4	4
h2	5	5	5	5	5
h3	18	18	18	18	18
h4	30	25	20	15	10
h5	35	35	35	35	35
III	h1	4	4	4	4	4
h2	5	5	5	5	5
h3	20	20	20	20	20
h4	32	26	21	16	11
h5	35	35	35	35	35
IV и V	h1	-	4/4	4/4	4/4	4/4
h2	-	5/5	5/5	5/5	5/5
h3	-	20/20	20/20	20/20	20/20
h4	-	27/28	18/19	17/18	12/13
h5	-	35/35	35/35	35/35	35/35

Таблица 118. Толщина конструктивных слоев, см, для III - V дорожно-климатических зон при E=135 МПа (1350 кгс/см²)

h₁ - асфальтобетон III-IV марок по ГОСТ 9128-76;

h₂ - щебень рядовой М=300 кгс/см²;

h₃ - битумопесчаная смесь;

h₄ - песок или песчано-гравийная смесь.

Дорожно-климатическая зона	Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
III	h1	-	12	11	10	8
h2	-	16	16	16	16
h3	-	35	35	35	35
IV и V	h1	-	12/12	11/11	10/10	8/8
h2	-	18/20	18/20	18/20	18/20
h3	-	35/35	35/35	35/35	35/35

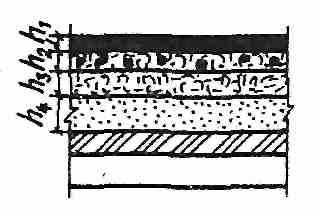

Таблица 119. Толщина конструктивных слоев, см, для II - V дорожно-климатических зон при E=135 МПа (1350 кгс/см²)

h₁ - мелкозернистый асфальтобетон по ГОСТ 9128-76;

h₂ - черный щебень М=300-400 кгс/см²;

h₃ - щебень М=300-400 кгс/см²;

h₄ - песок или песчано-гравийная смесь.

Дорожно-климатическая зона	Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
II	h1	5	5	5	5	5
h2	30	30	20	15	15
h3	20	20	15	15	12
h4	35	35	35	35	35
III	h1	5	5	5	5	5
h2	32	32	25	20	20
h3	20	15	15	15	12
h4	25	25	25	25	25
IV и V	h1	-	5	5	5	5
h2	-	35	30	25	20
h3	-	15	15'	15	12
h4	-	25	25	25	25

Таблица 120. Толщина конструктивных слоев, см, для III дорожно-климатической зоны при E=135 МПа (1350 кгс/см²)

h₁ - мелкозернистый асфальтобетон по ГОСТ 9128-76;

h₂ - асфальтобетон II-IV марок по ГОСТ 9128-76;

h₃ - щебень М=600 кгс/см² уложенный по принципу заклинки;

h₄ - битумо-песчаная смесь.

Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
h1	5	5	5	5	5
h2	7	7	7	7	7
h3	30	25	22	18	16
h4	30	30	30	30	30
