Таблица 109. Толщина конструктивных слоев, см, для I - V дорожно-климатических зон при E=135 МПа (1350 кгс/см²)

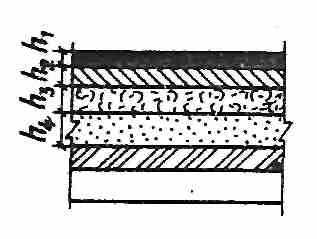

h₁ - мелкозернистый асфальтобетон I-II марок по ГОСТ 9128-76;

h₂ - крупнозернистый асфальтобетон III-IV марок по ГОСТ 9128-76;

h₃ - щебень рядовой М=600-800 кгс/см²;

h₄ - песок или песчано-гравийная смесь;

Дорожно-климатическая зона	Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
I	h1	4	4	4	4	4
h2	5	5	5	5	5
h3	38	32	30	25	20
h4	80	70	60	50	45
II	h1	4	4	4	4	4
h2	5	5	5	5	5
h3	38	32	30	25	20
h4	65	60	50	40	35
III	h1	4	4	4	4	4
h2	5	5	5	5	5
h3	40	34	32	27	22
h4	65	60	50	40	35
IV и V	h1	-	4	4	4	4
h2	-	5	5	5	5
h3	-	36	34	29	24
h4	-	60	50	40	35
