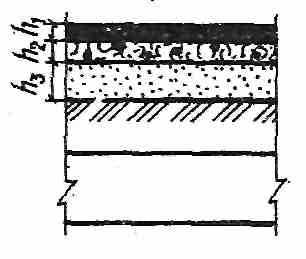

Таблица 105. Толщина конструктивных слоев, см, для I - III дорожно-климатических зон при E=135 МПа (1350 кгс/см²)

h₁ - мелкозернистый асфальтобетон I-II марок по ГОСТ 9128-76;

h₂ - пористый асфальтобетон по ГОСТ 9128-76;

h₃ - песок среднезернистый по ГОСТ 8736-77.

Дорожно-климатическая зона	Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
I	h1	5	5	5	5	5
h2	25	22	20	18	16
h3	70	60	40	35	35
II	h1	5	5	5	5	5
h2	25	22	20	18	16
h3	70	55	35	35	35
III	h1	5	5	5	5	5
h2	23	23	20	17	15
h3	70	55	30	30	30

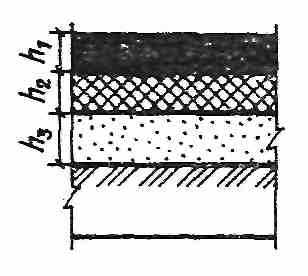

Таблица 106. Толщина конструктивных слоев, см, для I - III дорожно-климатических зон при E=135 МПа (1350 кгс/см²)

h₁ - мелкозернистый асфальтобетон I-II марок по ГОСТ 9128-76;

h₂ - черный щебень М=600 кгс/см²;

h₃ - песок среднезернистый по ГОСТ 8736-77.

Дорожно-климатическая зона	Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
I	h1	5	5	5	5	5
h2	28	25	23	20	18
h3	80	65	45	40	40
II	h1	5	5	5	5	5
h2	28	25	23	20	18
h3	75	60	35	35	35
III	h1	5	5	5	5	5
h2	30	27	25	22	20
h3	75	60	35	35	35
