ВНУТРИКВАРТАЛЬНЫЕ ПРОЕЗДЫ И ПЕШЕХОДНЫЕ УЛИЦЫ

Конструкции дорожных одежд нежесткого типа

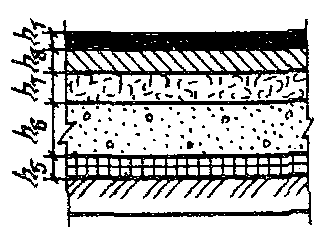

Таблица 103. Толщина конструктивных слоев, см, для I дорожно-климатических зон при E=135 МПа (1350 кгс/см²)

h₁ - мелкозернистый асфальтобетон по ГОСТ 9128-76;

h₂ - крупнозернистый асфальтобетон по ГОСТ 9128-76;

h₃ - фракционный щебень M=600-800 кгс/см², уложенный по принципу заклинки;

h₄ - песчано-гравийная смесь;

h₅ - пенопласт в полиэтиленовой пленке.

Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
h1	4	4	4	4	4
h2	6	6	6	6	6
h3	25	22	18	15	15
h4	30	25	20	17	15
h5	8	8	8	8	8

Таблица 104. Толщина конструктивных слоев, см для I дорожно-климатической зоны при E=135 МПа (1350 кгс/см²)

h₁ - мелкозернистый асфальтобетон по ГОСТ 9128-76;

h₂ - крупнозернистый асфальтобетон по ГОСТ 9128-76;

h₃ - черный щебень;

h₄ - песок или песчано-гравийная смесь;

Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
h1	4	4	4	4	4
h2	5	5	5	5	5
h3	31	25	19	15	12
h4	35	35	35	35	35
