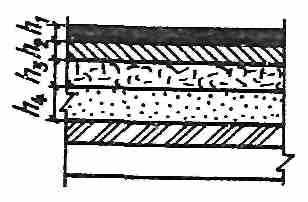

Таблица 88. Толщина конструктивных слоев, см, для I - V дорожно-климатических зон при E=165 МПа (1650 кгс/см²)

h₁ - мелкозернистый асфальтобетон I-II марок по ГОСТ 9128-76;

h₂ - крупнозернистый асфальтобетон III-IV марок по ГОСТ 9128-76;

h₃ - щебень M=600 кгс/см² уложенный по принципу заклинки;

h₄ - песок или песчано-гравийная смесь.

Дорожно-климатическая зона	Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
I	h1	4	4	4	4	4
h2	6	6	6	6	6
h3	35	30	22	18	14
h4	66	57	55	50	45
II	h1	4	4	4	4	4
h2	6	6	6	6	6
h3	35	30	22	18	14
h4	35	35	35	35	35
III	h1	-	4	4	4	4
h2	-	6	6	6	6
h3	-	30	24	20	16
h4	-	30	30	25	25
IV и V	h1	4	4	4	4	4
h2	6	6	6	6	6
h3	-	26	20	22	18
h4	-	30	30	25	25
