Таблица 86. Толщина конструктивных слоев, см, для I - III дорожно-климатических зон при E=165 МПа (1650 кгс/см²)

h₁ - мелкозернистый асфальтобетон I-II марок по ГОСТ 9128-76;

h₂ - пористый асфальтобетон;

h₃ - песок или песчано-гравийная смесь.

Дорожно-климатическая зона	Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
I	h1	5	5	5	5	5
h2	25	23	20	18	12
h3	70	70	65	60,	60
II	h1	5	5	5	5	5
h2	25	23	20	18	12
h3	70	60	55	50	40
III	h1	5	5	5	5	5
h2	27	25	22	20	14
h3	70	60	55	50	40

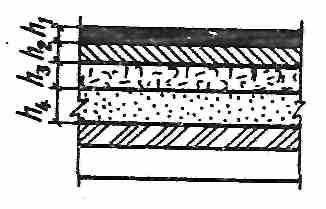

Таблица 87. Толщина конструктивных слоев, см, для I - V дорожно-климатических зон при E=165 МПа (1650 кгс/см²)

h₁ - мелкозернистый асфальтобетон I-II марок по ГОСТ 9128-76;

h₂ - крупнозернистый асфальтобетон III-IV марок по ГОСТ 9128-76;

h₃ - щебень рядовой M=600 кгс/см²;

h₄ - песок или песчано-гравийная смесь.

Дорожно-климатическая зона	Конструктивные слои	Модуль упругости грунтового основания E0, МПа/(кгс/см2)
20/200	30/300	40/400	50/500	60/600
I	h1	4	4	4	4	4
h2	6	6	6	6	6
h3	38	25	20	20	18
h4	55	50	45	45	45
II	h1	4	4	4	4	4
h2	6	6	6	6	6
h3	38	25	20	20	18
h4	35	35	35	35	35
III	h1	4	4	4	4	4
h2	6	6	6	6	6
h3	40	30	20	18	18
h4	35	35	35	35	35
IV и V	h1	-	4	4	4	4
h2	-	6	6	6	6
h3	-	30	20	20	20
h4	-	35	35	35	35
