АО « ЛЕНИНГРАДСКИЙ СУДОСТРОИТЕЛЬНЫЙ ЗАВОД« Пелла »
УТВЕРЖДАЮ
Генеральный директор
ОАО «ЛСЗ « Пелла»
_____________Г.Р. Цатуров
Судостроительный комплекс
Предпроектные предложения
Зам. генерального директора Я.П. Рейдерман
Зам. генерального директора Е.В. Ковалев
по строительству
2011г.
Технические решения, принятые в проекте, соответствуют требованиям экологических, санитарно-гигиенических и других норм действующих на территории Российской Федерации и обеспечивают безопасную для жизни и здоровья людей, эксплуатацию объекта при соблюдении предусмотренных в проекте мероприятий.
Главный инженер проекта Е.В. Ковалев
Содержание
Схема генерального плана 4
1.Введение 5
2.Годовая расчетная программа и характеристики продукции 5
3.Технологические решения 8
3.1. Режим работы и фонды времени 8
3.2. Внешняя кооперация по судовым материалам, изделиям и видам работ. 9
3.3. Производственная структура судостроительного комплекса 9
3.4. Методы, трудоемкость и продолжительность постройки судов. 10
3.5.Технология и организация основных видов работ судостроительного производства 12
3.6.Численность работающих, производственная площадь цехов. 20
4.Гидротехнические сооружения. 21
5.Строительные решения 22
6.Энергообеспечение 24
6.1.Электроснабжение 24
6.2.Связь и сигнализация 25
6.3. Водоснабжение и водоотведение 25
6.4.Кондиционирование и вентиляция 26
6.5.Пневмо-, газоснабжение. 26
6.6.Газоснабжение 26
6.7.Теплоснабжение 26
6.8. Склад ГСМ 27
7.Генеральный план и транспорт 27
8.Укрупненный расчет стоимости строительства и экономические показатели 27
Схема генерального плана
Введение
Настоящие предпроектные материалы на строительство судостроительного комплекса разработаны для строительной площадки, расположенной на 28км от истока реки Нева.
Предпроектные материалы разработаны с учетом Ведомственных норм технологического проектирования цехов судостроительных предприятий.
Новый судостроительный комплекс предназначен для строительства высокотехнологичных судов технического флота, транспортных и рыбопромысловых судов, максимальным спусковым весом до 3000 т.
-
Годовая расчетная программа и характеристики продукции
Годовая расчетная программа строительства судов приведена в таблице 1.
Таблица 1
| Наименование расчетного судна | Основные размерения: L , B, H, T (длина, ширина, высота борта, осадка), м | Количество судов на годовую программу, шт. | Ориентировочная стоимость единицы, млн. руб ( без НДС) |
| 80 m Arctic class AHTS | L = 80, В = 18, H = 8, T = 6,5 Спусковой вес ок. 3000 т | 1 | 1600 |
| 70 m Arctic class PSV | L = 70,0, В = 16, H = 7, T = 6 Спусковой вес ок. 2500 т | 1 | 1100 |
| Freezer Trawler | L = 66,9, В = 15,4, H = 9,1, T = 6,1 Спусковой вес ок. 2500 т | 1 | 1300 |
| Резервный проект | L = 110, В = 16, T = 8 Спусковой вес ок. 2500 т | 1 | 5000 |
| ИТОГО | | 4 | 9000 |
Максимальная спусковая осадка судов - около 5м.
Наибольшая спусковая масса - 3 000т.
Годовой объём обработки металла составляет – 10 000 т.

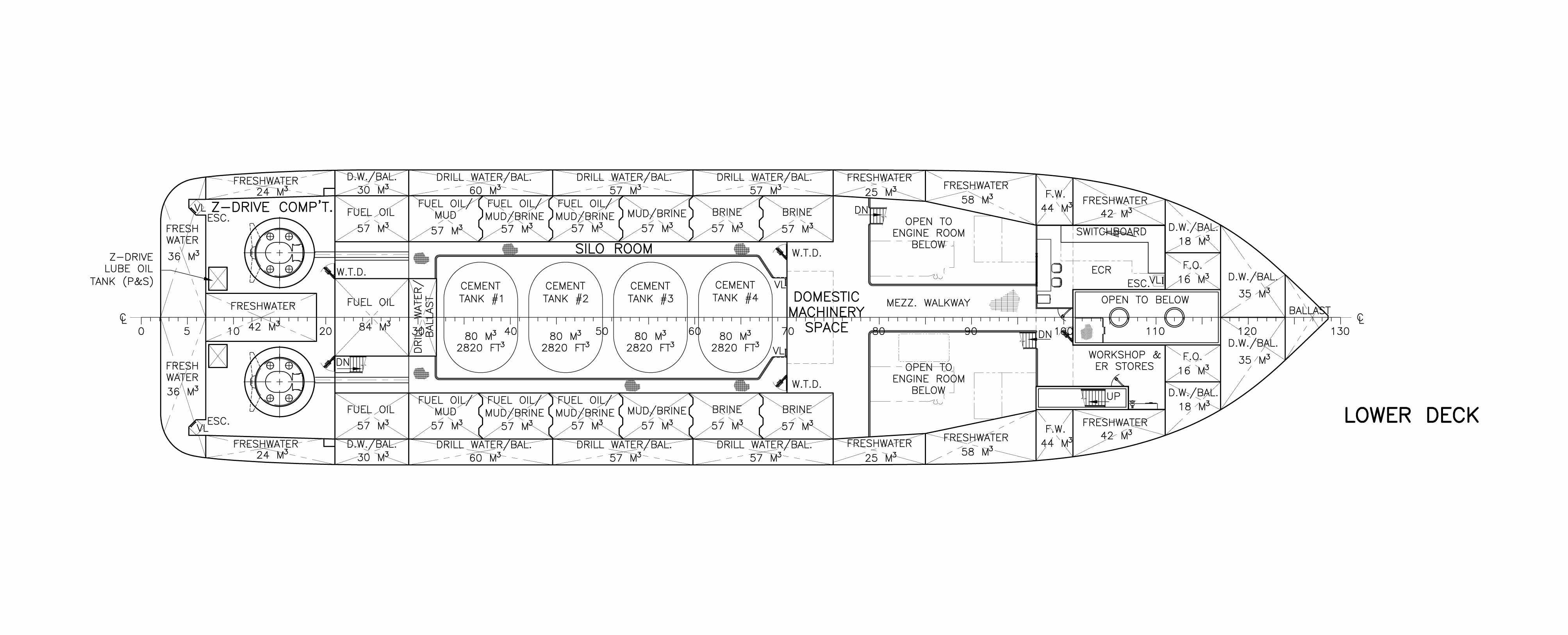

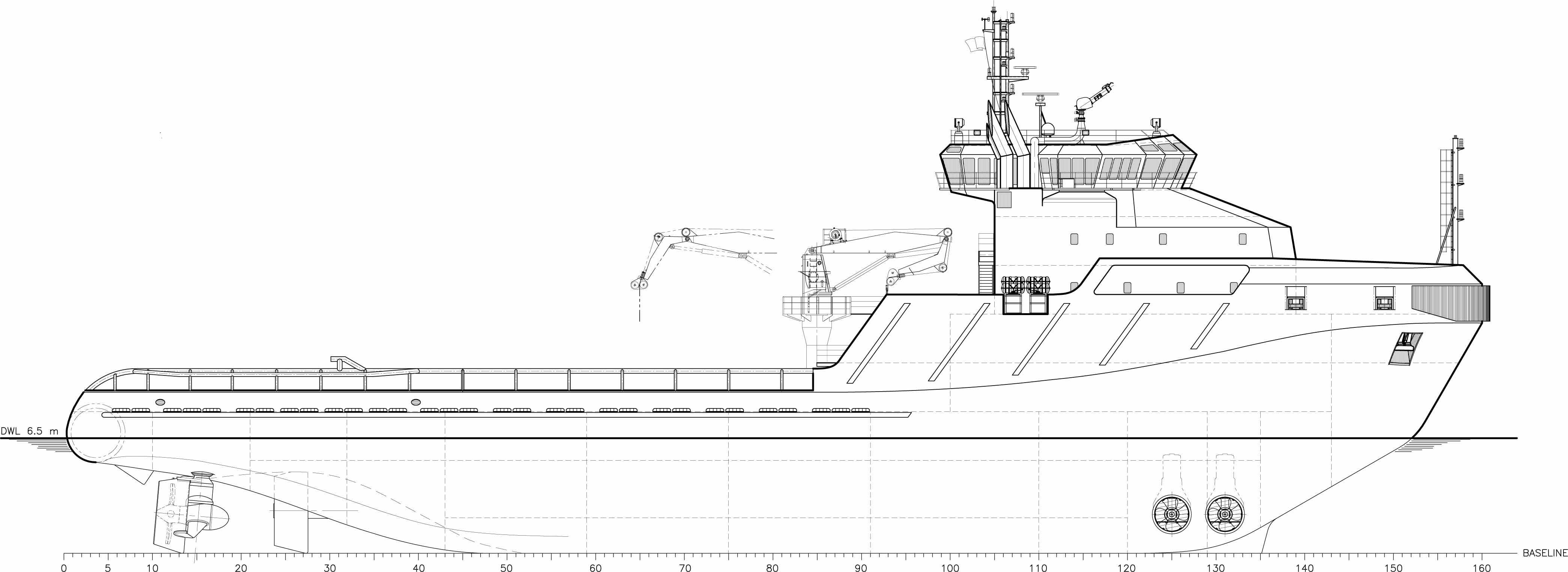

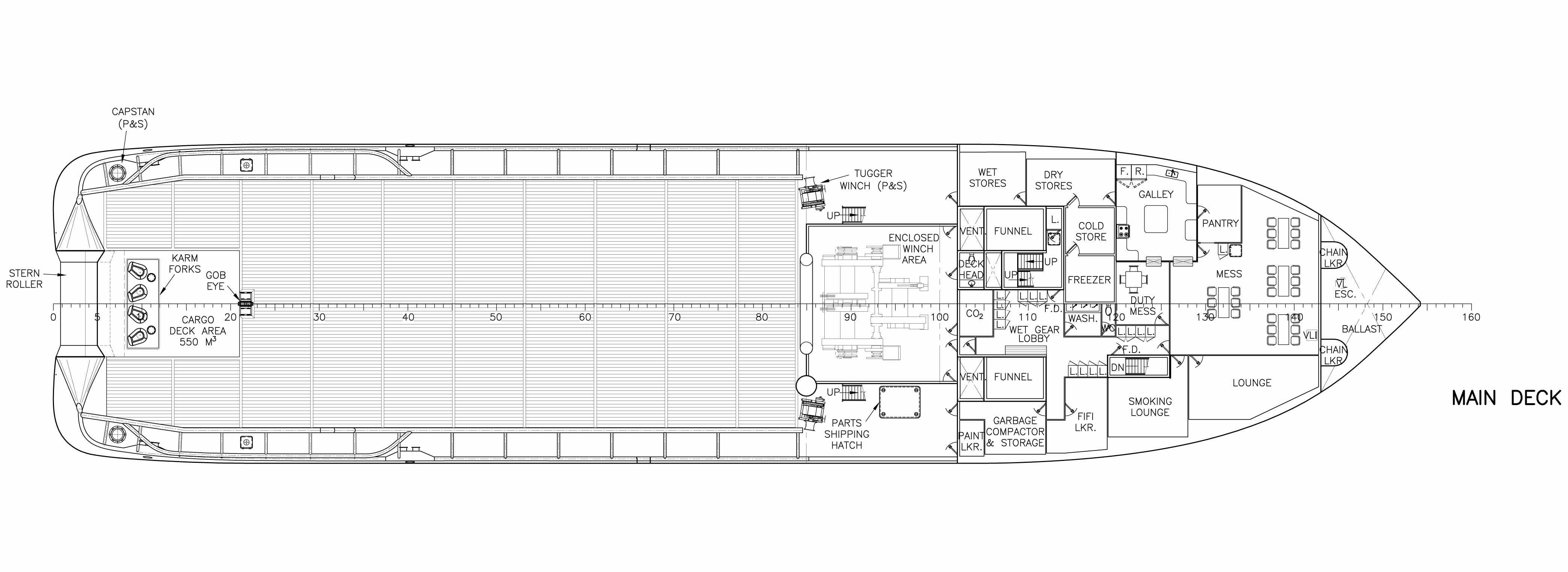

Рис.1 80 m Arctic class AHTS

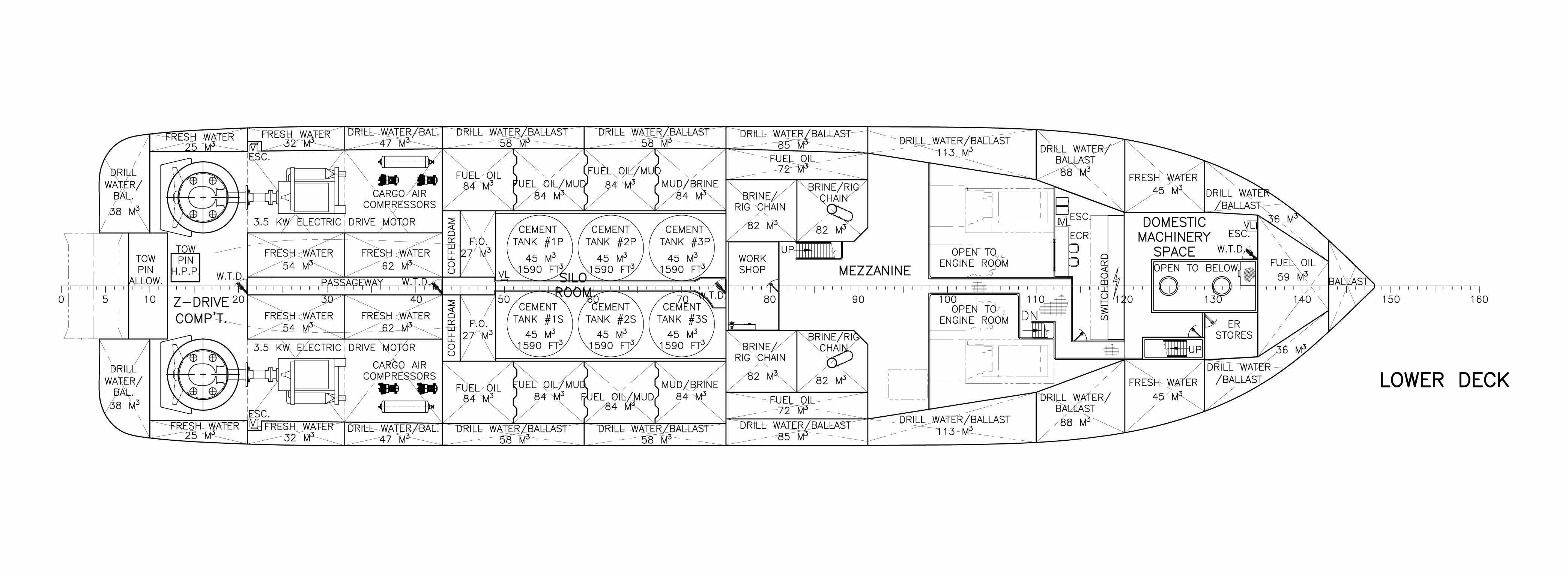

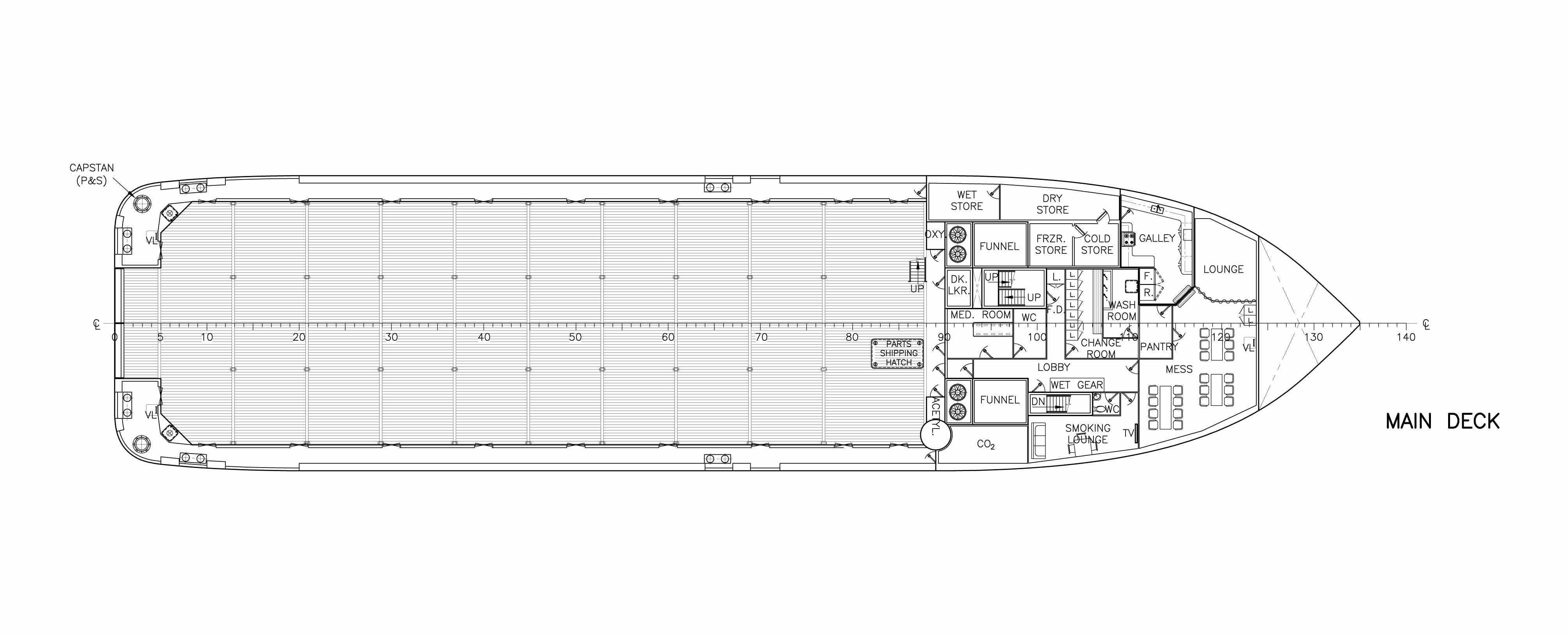

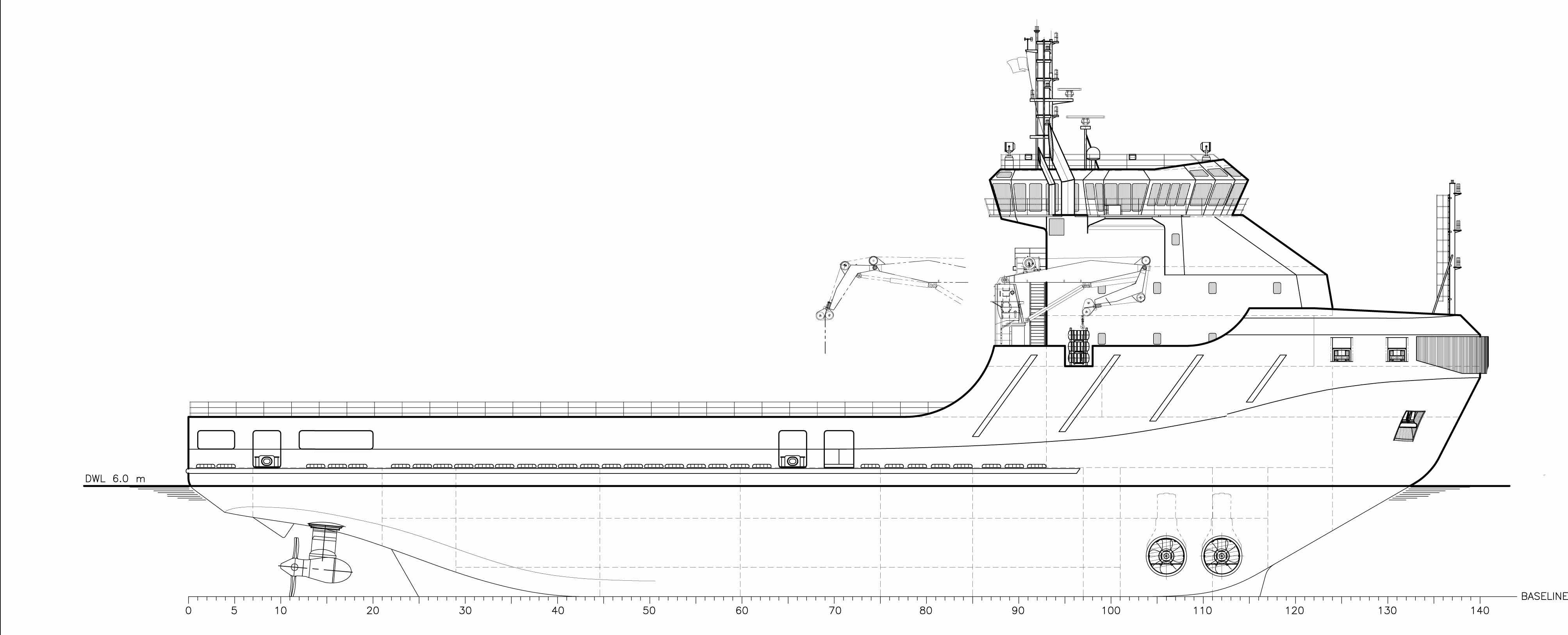

Рис.2 70 m Arctic class AHTS

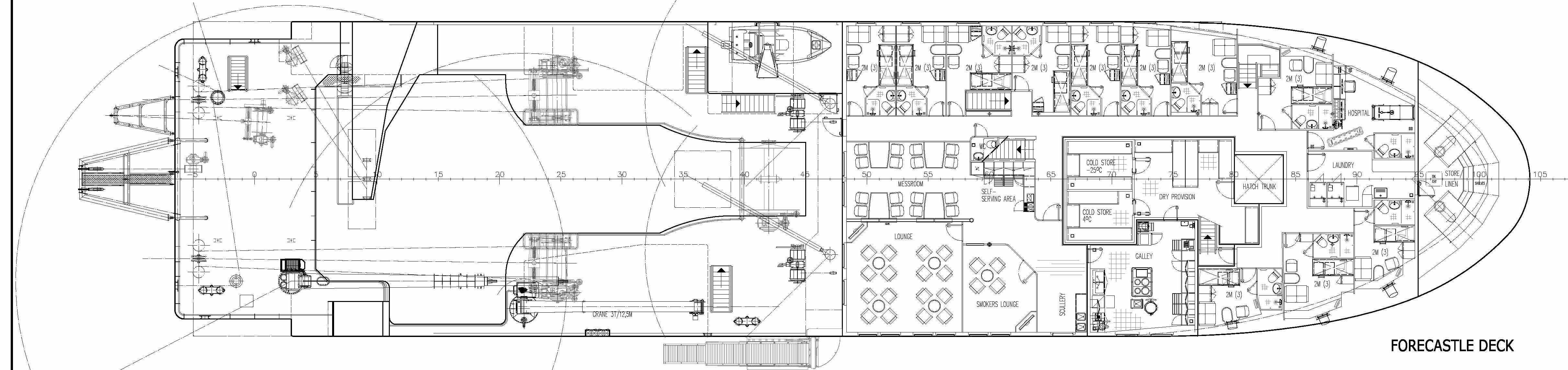

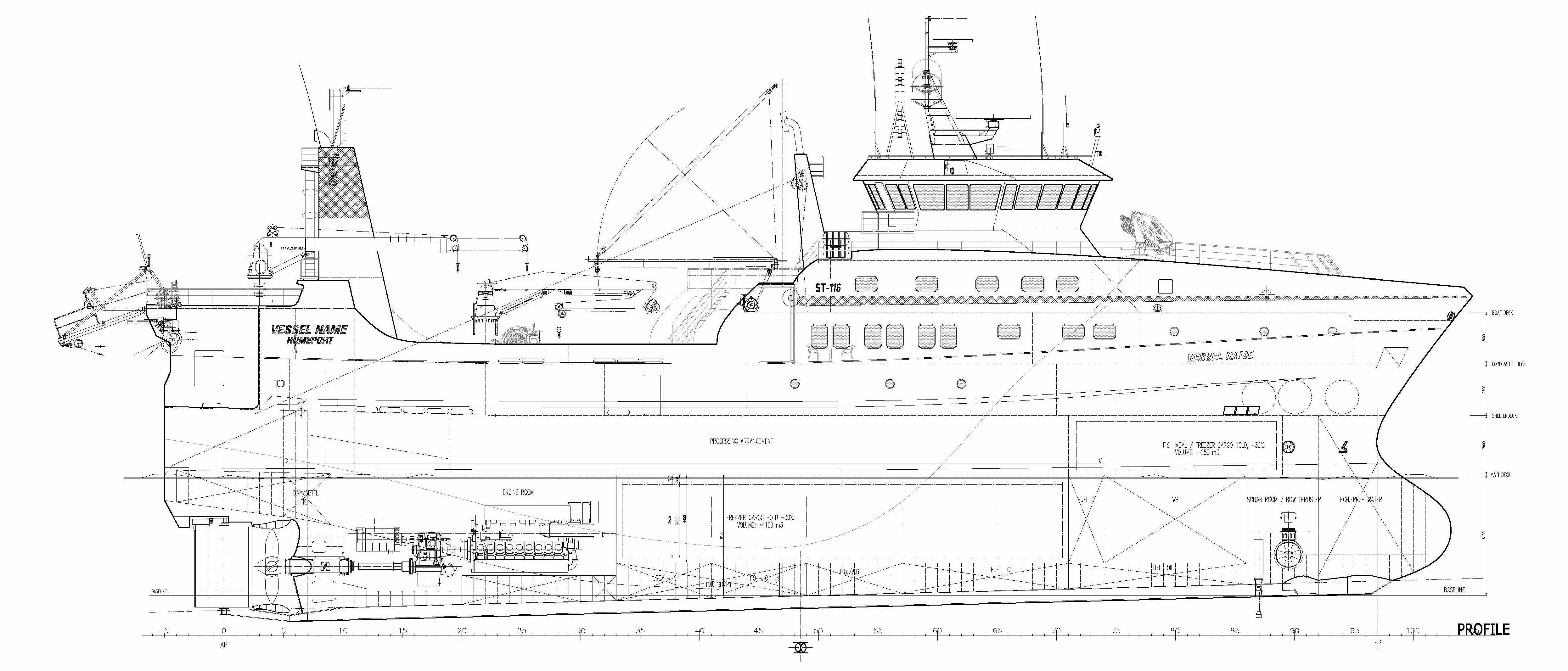

Рис.3 Freezer Trawler

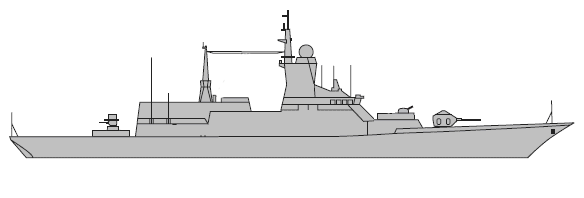

Рис.4 Резервный проект
