ОРГАНИЗАЦИОННО-ТЕХНОЛОГИЧЕСКАЯ СХЕМА ПОДГОТОВКИ И ПРОВЕДЕНИЯ КОНКУРСНЫХ ТОРГОВ ДЛЯ ПОЛУЧЕНИЯ ПОДРЯДА НА ВЫПОЛНЕНИЕ ПРОЕКТНО-ИЗЫСКАТЕЛЬСКИХ РАБОТ
| Наименование этапа | Наименование проводимых работ и разрабатываемой документации | Исполнитель |
| Этап 1: Подготовка торгов | 1.1. Формирование временной комиссии по проведению торгов (выбору Проектировщика) | Заказчик |
| | 1.2. Выбор и привлечение организации для подготовки торгов (в случае необходимости) | Заказчик |
| | 1.3. Формирование организационного комитета по подготовке конкурсных торгов | Заказчик |
| | 1.4. Разработка условий торгов и форм документации, представляемой на торги подряда: - условия торгов (инструкция участникам торгов); - формы технических и коммерческих предложении участников; - форма информации об участнике торгов (заявление о квалификации участника); - форма гарантийного письма от участника торгов | Заказчик, оргкомитет |
| | 1.5. Подготовка объявления о торгах (информационного письма, приглашения) | Заказчик |
| | 1.6. Публикация объявления о торгах в средствах информации и извещение заинтересованных организаций и лиц | Заказчик, оргкомитет |
| | 1.7. Предварительный отбор и извещение выбранных организаций о проведении и условиях торгов (в случае закрытого конкурса) | Заказчик, временная комиссия, оргкомитет |
| Этап 2: Подготовка потенциальными подрядчиками предложений на торги подряда | 2.1. Подготовка технических предложений по составу, срокам и качеству выполнения подрядных работ. Заполнение формы технических предложений | Подрядные организации |
| | 2.2. Расчет трудозатрат, себестоимости и времени проведения работ; расчет договорной цены по отдельным позициям подряда и в целом. Подготовка формы коммерческих предложений на конкурс | Подрядные организации |
| | 2.3. Подготовка информации об участниках торгов (заявление о квалификации) | Подрядные организации |
| | 2.4. Подготовка гарантийного письма | Подрядные организации |
| | 2.5. Оплата залога участника торгов | Подрядные организации |
| | 2.6. Направление конкурсной документации в адрес организатора торгов | Подрядные организации |
| Этап 3: Проведение торгов | 3.1. Рассмотрение и оценка технических предложений торгов | Временная комиссия, Заказчик |
| | 3.2. Выбор нескольких организаций с наиболее приемлемыми техническими предложениями по подряду | Временная комиссия, Заказчик |
| | 3.3. Рассмотрение коммерческих предложений организаций, предварительно отобранных по результатам конкурса технических предложений | Временная комиссия, Заказчик |
| | 3.4. Выбор победителя конкурса и оформление результатов торгов | Временная комиссия, Заказчик |
| Этап 4: Подписание договора подряда | 4.1. Проведение переговоров с организацией, выигравшей конкурс, об уточнении условий проведения подрядных работ и формулировок контрактной документации | Заказчик, Подрядчик |
| | 4.2. Составление и оформление договора подряда | Подрядчик, Заказчик |
Приложение Е

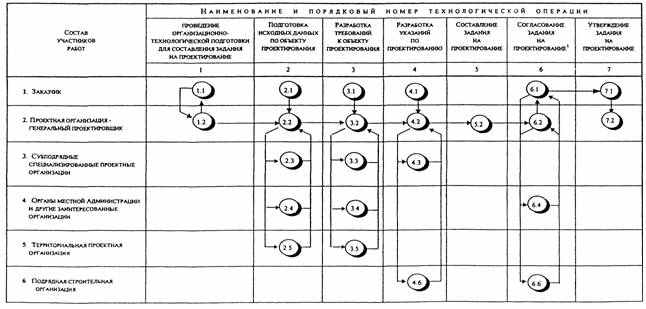

Технологическая схема разработки задания на проектирование
1 Данная технологическая операция выполняется в случае составления задания на проектирование здания, сооружения гражданского назначения
Приложение Ж

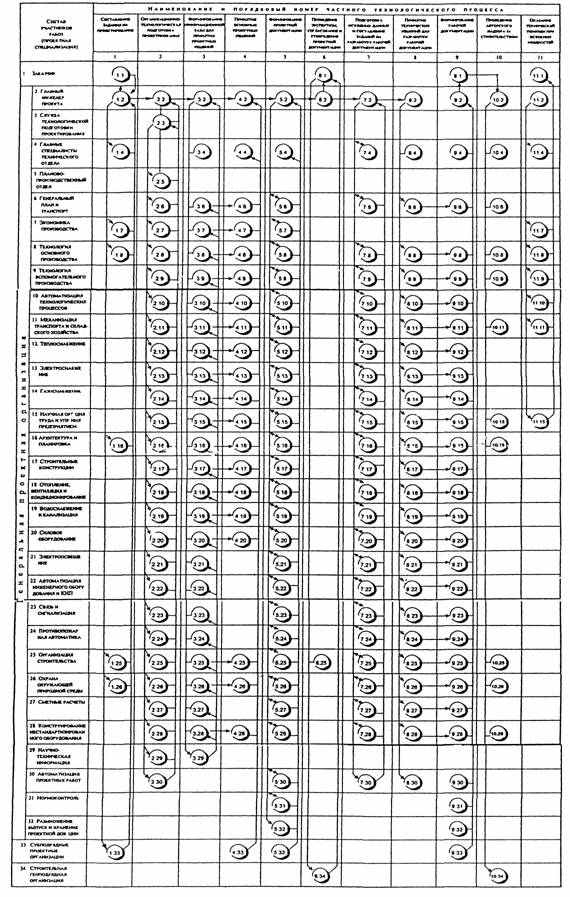

Схема общего технологического процесса проектирования промышленного предприятия
Приложение З
ТЕХНОЛОГИЧЕСКАЯ КАРТА НА ВЫПОЛНЕНИЕ ЧАСТНОГО ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ПРОЕКТИРОВАНИЯ (ПРИМЕР)
Шифр:_______________
| _____________________________________________________ (наименование проектной организации) | ТЕХНОЛОГИЧЕСКАЯ КАРТА на выполнение проектных работ | ||
| Объект: | _________________________________________ | Раздел проекта: | Генеральный план и транспорт |
| Этап проектирования: | Технико-экономическое обоснование строительства | Подраздел проекта (функция, вид работ): | Разработка общих решений по генплану и транспорту предприятия |
| Вид техпроцесса: | Типовой (рабочий, типовой, унифицированный) | Вид технологической карты: | Карта частного технологического процесса проектирования (ЧТК) |
| № № п. п. | Наименование проектных технологических операций | Единица ИЗМЕРЕНИЯ РАБОТЫ | Нормативная ДОЛЖНОСТНАЯ КАТЕГОРИЯ ИСПОЛНИТЕЛЯ | Нормативная ТРУДОЕМКОСТЬ (ЧЕЛ.-ЧАС) |
| 1. | Анализ прогрессивных архитектурно-планировочных решений | Объект | Гл. спец. | 27,5 |
| | | | Рук. груп. | 8,0 |
| Итого: | 35,5 | |||
| 2. | Разработка планировочных решений генерального плана | Объект | Гл. спец. | 13,7 |
| | | | Рук. груп. | 6,8 |
| | | | Вед. инж. | 12,2 |
| | | Здание | Вед. инж. | 0,3 |
| | | Формат А1 | Вед. инж. | 18,0 |
| | | Объект Подразделение | Вед. инж. | 1,5 |
| Итого: | 52,5 | |||
| 3. | Разработка решений по транспорту | Объект | Рук. груп. | 4,5 |
| | | | Гл. спец. | 3,0 |
| | | Формат А1 | Инж. 2 кат. | 11,5 |
| | | Объект Подразделение | Инж. 2 кат. | 0,5 |
| Итого: | 19,5 | |||
| 4. | Разработка решений по расположению инженерных сетей и коммуникаций | Объект | Инж. 1 кат. | 3,0 |
| | | Объект | Рук. груп. | 3,8 |
| | | | Гл. спец. | 2,9 |
| | | Формат А1 | Инж. 1 кат. | 17,0 |
| | | Объект Подразделение | Инж. 1 кат. | 1,5 |
| Итого: | 28,2 | |||
| 5. | Разработка мероприятий по благоустройству территории | Объект | Инж. 2 кат. | 6,8 |
| | | | Рук. груп. | 2,5 |
| Итого: | 9,3 | |||
| 6. | Разработка мероприятий по охране предприятия | Объект | Инж. 2 кат. | 3,9 |
| | | | Рук. груп. | 1.8 |
| Итого: | 5,7 | |||
| 7. | Определение размеров и расположения санитарно-защитной (охранной) зоны | Объект | Инж. 1 кат. | 8,2 |
| | | | Рук. груп. | 2,2 |
| Итого: | 10,4 | |||
| 8. | Составление предварительной схемы генплана | Формат А1 | Техн. 1 кат. | 12,2 |
| | | Формат А1 | Инж. 2 кат. | 12,8 |
| | | Объект | Инж: 2 кат. | 4,5 |
| | | | Рук. груп. | 2,8 |
| | | Объект | Инж. 2 кат. | 1,5 |
| | | Подразде- ление | Рук. груп. | 2,5 |
| Итого: | 36,3 | |||
| ВСЕГО: | 197,4 |
Приложение И
ОПЕРАЦИОННАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА НА ВЫПОЛНЕНИЕ ЧАСТНОГО ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ПРОЕКТИРОВАНИЯ (ПРИМЕР)
Шифр____________________
| _______________________________________ (наименование проектной организации) | ТЕХНОЛОГИЧЕСКАЯ КАРТА на выполнение проектных работ | ||
| Объект: | _____________________ | Раздел проекта: | Генеральный план и транспорт |
| Этап проектирования: | Технико-экономическое обоснование строительства | Подраздел проекта (вид работ): | Разработка общих решений по генплану и транспорту предприятия |
| Вид техпроцесса: | Типовой (рабочий, типовой, унифицированный) | Вид технологической карты: | Операционная технологическая карта (ОТК) |
| №№ п.п. | Наименования проектных технологических операций и действий | Единица измерения РАБОТЫ | Нормативная должностная КАТЕГОРИЯ ИСПОЛНИТЕЛЯ | Нормативная трудоемкость (ЧЕЛ -ЧАС) |
| 1. | Анализ прогрессивных архитектурно-планировочных решений | | | |
| 1.1. | Анализ архитектурных и планировочных решений передовых проектов-аналогов | Объект | Гл. спец. | 12,5 |
| 1.3. | Анализ передовых решений по применяемым внешним и внутриплощадочным транспортным схемам и видам транспорта | Объект | Рук. груп. | 8,0 |
| 1.4. | Анализ документации типовых и повторно применяемых проектов объектов-аналогов, патентов и изобретений | Объект | Гл. спец. | 15,0 |
| Итого | 35,5 | |||
| 2 | Разработка планировочных решений генерального плана | | | |
| 2.1. | Анализ и уточнение технологической схемы производства, технологической планировки и схемы грузопотоков | Объект | Гл. спец. | 8,2 |
| 2.2. | Уточнение назначения и расположения производственных, вспомогательных, жилищно-гражданских зданий и сооружений, этажности и конструкции зданий по объектам | Объект | Вед. инж. | 4,0 |
| 2.3. | Определение размеров земельных площадей для размещения производственных, вспомогательных и жилищно-гражданских зданий (сооружений, инженерных сетей и коммуникаций) | Здание | Вед. инж. | 0,3 |
| 2.4. | Анализ нормативных требований по зонированию территории и определение нормативных разрывов между зданиями, сооружениями, сетями и коммуникациями | Объект | Вед. инж. | 8,2 |
| 2.5. | Составление эскизных вариантов по разбивке участка и архитектурно-планировочных решений по размещению зданий, сооружений, коммуникаций и пр. | Формат А1 | Вед. инж. | 18,0 |
| 2.6. | Анализ вариантов планировочного решения и выбор предпочтительного варианта | Объект | Рук. груп. | 6,8 |
| | | | Гл. спец. | 5,5 |
| 2.7. | Согласование выбранного варианта планировочного решения в смежных проектных подразделениях | Объект Подразделение | Вед. инж. | 1,5 |
| Итого: | 52,5 | |||
| 3 | Разработка решений по транспорту | | | |
| 3.1. | Вариантная проработка решений по внутриплощадочному транспорту | Формат А1 | Инж. 2 кат. | 6,5 |
| 3.2. | Вариантная проработка решений по внешнему (внеплощадочному) транспорту | Формат А1 | Инж. 2 кат. | 5,0 |
| 3.3. | Анализ вариантов, выбор вида и основных параметров внутриплощадочного и внешнего транспорта | Объект | Рук. груп. | 4,5 |
| | | | Гл. спец. | 3,0 |
| 3.4. | Согласование решений по транспорту с проектными подразделениями | Объект Подразделение | Инж. 2 кат. | 0,5 |
| Итого: | 19,5 | |||
| 4. | Разработка решений по расположению инженерных сетей и коммуникаций | | | |
| 4.1. | Уточнение мест подключения проектируемых зданий и сооружений к инженерным сетям и коммуникациям | Объект | Инж. 1 кат. | 3,0 |
| 4.2. | Вариантная проработка решений по расположению внутриплощадочных инженерных сетей и коммуникаций | Формат А1 | Инж. 1 кат. | 10,5 |
| 4.3. | Вариантная проработка решений по внешним (внеплощадочным) инженерным сетям и коммуникациям | Формат А1 | Инж. 1 кат. | 6,5 |
| 4.4. | Анализ вариантов, выбор расположения трасс внутриплощадочных инженерных сетей и коммуникаций | Объект | Рук. груп. | 3,8 |
| | | | Гл. спец. | 2,9 |
| 4.5. | Согласование решений по размещению инженерных сетей и коммуникаций с проектными подразделениями | Объект Подразделение | Инж. 1 кат. | 1,5 |
| Итого: | 28,2 | |||
| 5. | Разработка мероприятий по благоустройству территории | Объект | Инж. 2 кат. | 6,8 |
| | | | Рук. груп. | 2,5 |
| Итого: | 9,3 | |||
| 6. | Разработка мероприятий по охране предприятия | Объект | Инж. 2 кат. | 3,9 |
| | | | Рук. груп. | 1,8 |
| Итого: | 5,7 | |||
| 7. | Определение размеров и расположения санитарно-защитной (охранной) зоны | Объект | Инж. 1 кат. | 8,2 |
| | | | Рук. груп. | 2,2 |
| Итого: | 10,4 | |||
| 8. | Составление предварительной схемы генплана | | | |
| 8.1. | Разработка заготовки схемы генерального плана для чертежей: | | | |
| | I категории сложности | Формат А1 | Техн. 1 кат. | 8,2 |
| | II категории сложности | Формат А1 | Техн. 1 кат. | 9,5 |
| | III категории сложности | Формат А1 | Техн. 1 кат. | 12,2 |
| | IV категории сложности | Формат А1 | Техн. 1 кат. | 14,6 |
| 8.2. | Составление предварительной схемы генплана по объектам: | | | |
| | 2-й группы сложности | Формат А1 | Инж. 3 кат. | 6,5 |
| | 4-й, 5-й группы сложности | Формат А1 | Инж. 2 кат. | 12,8 |
| | 6-й группы сложности | Формат А1 | Инж. 1 кат. | 15,0 |
| 8.3. | Подготовка задания и выдача предварительной схемы генплана смежным подразделениям | Объект Подразделение | Инж. 2 кат. | 1,5 |
| | | | Рук. груп. | 1,0 |
| 8.4. | Получение заданий от смежных проектных подразделений после рассмотрения предварительной схемы генплана | Объект Подразделение | Рук. груп. | 1,5 |
| 8.5. | Корректировка предварительной схемы генплана после её рассмотрения смежными подразделениями | Объект | Инж. 2 кат. | 4,5 |
| | | | Рук. груп. | 2,8 |
| Итого: | 36,3 | |||
| ВСЕГО: | 197,4 |
