19.4. Механическая работа сердца

Огромное значение процессов возбуждения в сердце состоит в том, что они управляют его механической деятельностью. Именно возбуждение клеток миокарда вызывает их сокращение. Однако для того, чтобы кровь в результате чередований сокращения и расслабления сердца передвигалась в нужном направлении - от вен к артериям,-необходима согласованная работа клапанов. В сердце существует два вида клапанов, препятствующих обратному току крови.

Функция клапанов сердца

Клапаны расположены «на входе» и «на выходе» обоих желудочков сердца. Атриовентрикулярпые клапаны (в левом желудочке - митральный клапан, а в правом-трехстворчатый) препятствуют обратному забросу (регургитации) крови в предсердия во время систолы желудочков. Аортальный и легочный клапаны, расположенные у основания крупных артериальных стволов, предупреждают регургита-

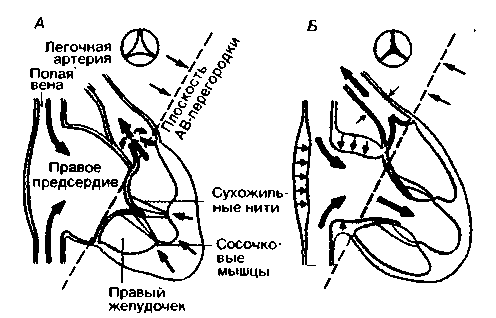

Рис. 19.25. Схема продольного среза правого сердца, показывающая механизмы деятельности клапанов и присасывающего эффекта смещения атриовентрикулярной перегородки. А. Диастола предсердий, систола желудочков; трехстворчатый клапан закрыт, легочный открыт, б. Систола предсердий, диастола желудочков; трехстворчатый клапан открыт, легочный закрыт. На врезках вверху изображен легочный клапан (вид со стороны полости желудочка)

ГЛАВА 19. ФУНКЦИЯ СЕРДЦА 479

цию крови в желудочки при диастоле (рис. 19.25).

Атриовентрикулярные клапаны образованы перепончатыми листками (створками), свешивающимися в желудочки наподобие воронки. Их свободные концы соединены тонкими сухожильными связками (нитями) с сосочковыми мышцами; это препятствует заворачиванию створок клапанов в предсердия во время систолы желудочков. Общая поверхность клапанов гораздо больше, чем площадь атриовентрикулярного отверстия, поэтому их края плотно прижимаются друг к другу. Благодаря такой особенности клапаны надежно смыкаются даже при изменениях объема желудочков. Аортальный и легочный клапаны устроены несколько по-иному: каждый из них состоит из трех кармашков в виде полумесяцев, окружающих устье сосуда (поэтому их называют полулунными клапанами). Когда полулунные клапаны замкнуты, их створки образуют фигуру в виде трехконечной звезды (рис. 19.25). Во время диастолы токи крови устремляются за створки клапанов и завихряются позади них (эффект Бернулли); в результате клапаны быстро закрываются, благодаря чему регургитация крови в желудочки очень невелика. Чем выше скорость кровотока, тем плотнее смыкаются створки полулунных клапанов.

Сердечный цикл

Открывание и закрывание сердечных клапанов связаны прежде всего с изменениями давления в тех полостях сердца и сосудах, которые отграничиваются этими клапанами. Движение клапанов в свою очередь влияет на сократительную функцию сердца.

Систолу и диастолу разделяют на несколько периодов. Каждый из этих периодов характеризуется либо изменением давления при постоянном объеме, либо изменением объема при относительно небольшом изменении давления. Систола подразделяется на период изоволюметрического сокращения и период изгнания, а диастола-на период изоволюметрического расслабления и период наполнения. На рис. 19.26 изображены временные соотношения между этими периодами и некоторые параметры цикла для левого желудочка.

Период изоволюметрического сокращения. В

самом начале систолы атриовентрикулярные клапаны быстро захлопываются вследствие повышения внутрижелудочкового давления. Поскольку в первый момент полулунные клапаны также закрыты, желудочек продолжает сокращаться, но его объем не изменяется (кровь несжимаема), и давление в нем продолжает быстро возрастать (рис. 19.26). Тем не менее сокращение сердца в этот момент нельзя считать абсолютно изометрическим, ибо при этом изменяется как форма желудочка (его конфигурация

Рис. 19.26. Изменения в некоторых процессах и параметрах во время сердечного цикла. Четыре периода цикла обозначены вверху. Римскими цифрами отмечены тоны сердца

приближается к шарообразной), так и - активно или пассивно-длина практически всех волокон миокарда. При частоте сокращений сердца, соответствующей состоянию покоя, длительность периода изоволюметрического сокращения левого желудочка составляет примерно 60 мс.

В клинической практике обычно считается, что период изоволюметрического сокращения длится от начала комплекса QRS ЭКГ до начала фазы изгнания. Однако в этом периоде можно выделить фазу деформации (от начала комплекса QRS до начала

480 ЧАСТЬ V КРОВЬ И СИСТЕМА КРОВООБРАЩЕНИЯ

первого тона) и фазу нарастания давления (от начала первого тона до начала изгнания)¹.

Период изгнания. Когда давление в левом желудочке становится выше диастолического давления в аорте (т. е. превышает 80 мм рт. ст.), полулунные клапаны открываются, и начинается период изгнания крови. Сначала внутрижелудочковое давление продолжает повышаться, достигая примерно 130 мм рт. ст.; в конце систолы оно вновь падает. Как видно из кривой изменения объема на рис. 19.26, в покое ударный объем (У О) желудочка, т. е. количество крови, выбрасываемое за один цикл, составляет около половины конечнодиастолического объема, равного примерно 130 мл. Таким образом, в конце периода изгнания в сердце остается около 70 мл крови; это так называемый конечносистолический, или резервный, объем (РО). Величина отношения ударного объема к конечнодиастолическому называется фракцией выброса; в нашем случае она составляет около 0,46 (46%). Закрытие аортальных клапанов, означающее окончание систолы, наступает несколько позднее, чем можно было ожидать исходя из изменения давления (рис. 19.26). Очевидно, это объясняется тем, что объем крови, выброшенный во время систолы, обладает некоторой инерцией: под действием сообщенной ему кинетической энергии он некоторое время продолжает продвигаться против градиента давления.

Период нзоволюметрнческого расслабления.

Диастола, так же, как и систола, начинается с короткого периода замкнутых клапанов, длительностью около 50 мс. В этот период происходит изоволюметрическое расслабление: внутрижелудочковое давление быстро падает, приближаясь к нулю. Когда давление в желудочках становится меньше, чем в предсердиях, атриовентрикулярные клапаны открываются и начинается наполнение желудочков кровью, которая будет выброшена в следующей систоле.

Период наполнения. Давление в желудочке в период наполнения изменяется незначительно, а объем возрастает - сначала очень" быстро (фаза быстрого наполнения), затем медленнее {фаза диастазиса). В условиях нормального ритма сердца к моменту сокращения предсердий заполнение

¹⁾ В отечественных учебниках часто применяется иная терминология: от начала комплекса QRS до начала изгнания длится период напряжения (соответствует «периоду изоволюметрического сокращения» в настоящем пособии), который делится на фазу асинхронного сокращения (соответствует «фазе деформации») и фазу изоволюметрического сокращения (соответствует «фазе нарастания давления»). - Прим. перев.

желудочков практически завершается, поэтому при систоле предсердий внутрижелудочковый объем увеличивается лишь примерно на 8%. Однако при высокой частоте сокращений диастола укорачивается в большей степени, чем систола, и в этом случае вклад предсердий в наполнение желудочков становится весьма ощутимым.

Особенности цикла правого сердца. Все сказанное выше относится к левому сердцу, однако в принципе те же периоды наблюдаются и в цикле сокращения правого сердца. Деятельность правого сердца отличается тем, что развиваемое им систолическое давление должно быть значительно меньше, чем в левом сердце (это связано с более низким сопротивлением легочных сосудов) (см. с. 493, 495). Ударный же объем у обоих желудочков примерно одинаков. Периоды цикла двух половин сердца не совсем совпадают: поскольку давление в правом желудочке во время систолы повышается в меньшей степени, чем в левом, период сокращения правого желудочка начинается позже и длится меньше по сравнению с левым. В связи с этим период изгнания начинается раньше в правом желудочке. В то же время систола правого желудочка заканчивается позже. Все эти фазовые различия относительно невелики (около 10-30 мс) и практически не влияют на гемодинамику.

Нарушение деятельности клапанов. Если через разрез в сердце животного наблюдать за тем, как открываются и захлопываются клапаны, то можно убедиться в поразительной скорости и точности их движений. Неудивительно, что нарушения деятельности клапанов, когда, например, в результате воспаления они либо не полностью открываются (стеноз), либо неплотно смыкаются (недостаточность), существенно затрудняют работу сердца. В результате соответствующие полости сердца, вынужденные развивать большие давления или выбрасывать больший объем крови, расширяются, а это в свою очередь приводит к их гипертрофии или дилатации. Благодаря таким приспособительным изменениям пороки клапанов могут компенсироваться в течение многих лет.

Взаимосвязь между внутрисердечным давлением и напряжением в стенке сердца. На первый взгляд кажется, что повышение внутрижелудочкового давления во время периода изгнания связано с развитием мускулатурой желудочков дополнительного усилия, однако это не так. На самом деле это повышение давления объясняется чисто физическими причинами и обусловлено уменьшением размеров сердца. Напряжение F в стенке сердца (силу, приходящуюся на единицу площади поперечного сечения стенки) и внутреннее давление Ρ в полой сфере радиусом г и толщиной стенки h связывает уравнение Лапласа:



(рис. 19.27).

Желудочек можно рассматривать как полую сферу, радиус которой во время периода изгнания

ГЛАВА 19. ФУНКЦИЯ СЕРДЦА 481

Рис. 19.27. Справа: соотношение между давлением в полости желудочка и напряжением в его стенке (при допущении, что желудочек имеет форму сферы). Для ясности две эти силы показаны отдельно. Внутреннее давление Ρ (сила, отнесенная к единице площади) стремится как бы раздвинуть две полусферы с силой, равной Рr2π. Напряжение в стенке действует в противоположном направлении; если тощина стенки h мала по сравнению с г, то напряжение в ней равно F-2rπd, где F-сила, приходящаяся на единицу площади поперечного сечения стенки. По закону Лапласа сила давления уравнивается с силой напряжения. Слева: изменение радиуса, толщины стенки, внутреннего давления и напряжения в стенке левого желудочка во время периода изгнания (между стрелками)

уменьшается, а толщина стенки-увеличивается. В таком случае из приведенного уравнения видно, что в период изгнания при постоянной (а в нашем случае даже уже уменьшающейся) силе будет возрастать внутрижелудочковое давление (рис. 19.27, внизу). При постоянном давлении напряжение в стенке будет пропорционально радиусу сферы и обратно пропорционально толщине ее стенки. Это соотношение (закон Лапласа) имеет большое значение, и мы не раз обратимся к нему в дальнейшем.

Функциональная анатомия и геометрия сокращения желудочков

На поперечном разрезе сердца, проведенном через середины обоих желудочков, видно, что толщина их стенок различна. Эта разница обусловлена тем, что желудочки должны развивать разные усилия. Особенности деятельности правого и левого желудочков отражаются не только на их мышечной массе, но и на строении. Стенка левого желудочка состоит в основном из мощной циркулярной мускулатуры. Ее волокна образуют как бы полый цилиндр, снаружи и внутри которого от основания

к верхушке сердца идут так называемые спиральные мышцы. Стенка же правого желудочка состоит главным образом из таких спиральных мышц, а его циркулярная мускулатура развита относительно слабо.

Сокращение правого желудочка. Особенности сокращений правого желудочка вытекают из расположения его мускулатуры. Правый желудочек образует как бы тонкостенный кармашек в виде полумесяца, примыкающий к левому желудочку. Отношение общей площади поверхности такой полости к ее объему достаточно велико, поэтому при небольшом смещении стенки правого желудочка к перегородке его объем существенно изменяется. Поскольку сопротивление легочных сосудов невелико, правый желудочек при небольшом усилии может развивать давление, обеспечивающее нормальный выброс. Кроме того, уменьшению объема правого желудочка способствует смещение межжелудочковой перегородки в результате сокращения левого желудочка.

Сокращение левого желудочка. Мощная циркулярная мускулатура левого желудочка способна создавать высокое давление, обеспечивающее выброс крови в большой круг кровообращения. При нормальном наполнении сердца в диастоле этот выброс осуществляется прежде

482 ЧАСТЬ V. КРОВЬ И СИСТЕМА КРОВООБРАЩЕНИЯ

всего за счет сокращения этой мускулатуры. Однако, если по тем или иным причинам наполнение желудочков снижается, их радиус, а следовательно, и степень возможного укорочения циркулярных волокон уменьшаются. Величина, на которую могут укоротиться продольно ориентированные спиральные волокна, уменьшается в меньшей степени, поэтому эти волокна играют большую роль в выбросе крови при сниженном наполнении желудочков. Таким образом, если при нормальном наполнении сокращение левого желудочка сопровождается уменьшением площади его поперечного сечения, то в условиях пониженного конечнодиастолического объема левый желудочек при систоле укорачивается больше в длину, чем в ширину. Это явление чрезвычайно важно для понимания так называемого эффекта смещения атриовентрикулярной перегородки.

Эффект смещения атриовентрикулярной перегородки. До сих пор систолу желудочков рассматривали только как процесс, обеспечивающий выброс крови. Однако благодаря так называемому эффекту смещения атриовентрикулярной перегородки систола желудочков участвует и в диастолическом наполнении. Во время периода изгнания желудочки одновременно выбрасывают кровь в крупные артерии и засасывают ее из крупных вен в предсердия. Это присасывающее действие обусловлено тем, что плоскость атриовентрикулярной перегородки смещается по направлению к верхушке сердца; при этом предсердия, находящиеся в этот момент в расслабленном состоянии, растягиваются. В правом ■ желудочке, где развиты спиральные мышцы, сокращающиеся в продольном направлении, этот эффект наиболее выражен. В левом желудочке по причинам, изложенным выше, эффект смешения атриовентрикулярной перегородки играет большую роль в условиях пониженного наполнения. Благодаря этому эффекту в конце периода изгнания предсердия заполняются кровью (рис. 19.25, А). Когда сокращение желудочков сменяется их расслаблением, атриовентрикулярная перегородка возвращается в исходное положение. В начале этого обратного перемещения атриовентрикулярные клапаны открываются, и их отверстия как бы надвигаются на кровь, находящуюся в предсердиях (рис. 19.25, Б). Этим обеспечивается быстрое наполнение желудочков в первый момент их расслабления, что играет важную роль при высоком ритме сокращений сердца, когда диастола укорочена.

Может возникнуть вопрос: почему же укорочение желудочков в продольном направлении приводит не к подтягиванию верхушки сердца вверх (как в случае изоли- ' рованного сердца, перфузируемого через аорту), а к смещению атриовеитрикулярной перегородки вниз? Здесь возможны по меньшей мере два объяснения. Во-первых, в естественных условиях верхушка не может перемешаться кверху, так как . перикард в области верхушки фиксирован в диафрагме, а между перикардом и эпикардом находится слой несжимаемой (и нерастяжимой) жидкости. Во-вто-

рых, во время систолы желудочков в направлении верхушки действует как бы сила отдачи.

Диастолическое наполнение желудочков происходит не только за счет описанного выше эффекта. Само по себе расслабление желудочков также оказывает некоторое присасывающее действие, связанное с тем, что пассивные эластические элементы их стенки стремятся вернуть сердцу после их деформации исходную форму. Желудочек в этом отношении можно сравнить с резиновой пипеткой, которая принимает прежнюю форму после того, как на нее надавили. Другие факторы, влияющие на венозный возврат, будут рассмотрены в гл. 20.

Внешние проявления деятельности сердца

Информацию о деятельности сердца у человека обычно получают путем изучения внешних проявлений этой деятельности. Существует целый ряд таких проявлений, которые можно при помощи соответствующего оборудования зарегистрировать с поверхности тела, не нанося при этом организму какого-либо вреда. Подобные методы исследования называются неинвазивными. К ним относится, например, ЭКГ (см. выше), отражающая электрическую активность сердца. Из проявлений, по которым можно судить о механической деятельности сердца, наиболее доступны для неинвазивных методов исследования следующие: верхушечный толчок, тоны сердца, артериальный пульс и венозный пульс.

Верхушечный толчок. У худых людей верхушечный толчок легко можно пропальпировать или даже увидеть. Он проявляется кратковременным выбуханием (иногда втяжением) в левом пятом межреберье по срединноключичной линии. Нельзя, однако, считать, что этот толчок связан лишь с перемещениями верхушки: он возникает в результате сложного изменения формы, объема и пространственного расположения сердца в целом. Запись верхушечного толчка - апекскардиограмма-позволяет получить определенную информацию о временных соотношениях периодов цикла сокращения левого желудочка.

Тоны сердца. При сокращениях сердца возникают колебания звуковой частоты (15-400 Гц), передающиеся на грудную клетку, где их можно выслушать либо просто ухом, либо при помощи стетоскопа. При выслушивании (аускультации) сердца обычно можно различить два тона: первый из них возникает в начале систолы, второй - в начале диастолы. Первый тон длительнее второго; он представляет собой глухой звук сложного тембра. Этот тон связан главным образом с тем, что в момент захлопывания атриовентрикулярных клапанов сокращение желудочков как бы резко тормозится заполняющей их несжимаемой кровью. В результате возникают колебания стенок желудочков и клапанов, передающиеся на грудную клетку.

ГЛАВА 19. ФУНКЦИЯ СЕРДЦА 483

Второй тон, более короткий, связан с ударом створок полулунных клапанов друг о друга (поэтому его часто называют клапанным тоном). Колебания этих створок передаются на столбы крови в крупных сосудах, и поэтому второй тон лучше выслушивается не непосредственно над сердцем, а на некотором отдалении от него по ходу тока крови (аортальный клапан аускультируют во втором межреберье справа, а легочный - во втором межреберье слева). Первый тон, напротив, лучше выслушивается непосредственно над желудочками: в пятом левом межреберье по срединноключичной линии аускультируют левый атриовентрикулярный клапан, а по правому краю грудины - правый.

Фонокардиография. При помощи специальных микрофонов и регистрирующей аппаратуры можно записать отдельные колебания, из которых состоят тоны сердца (рис. 19.26). Такая запись называется фонокардиограммой; она позволяет не только осуществлять постоянную регистрацию тонов, но и исследовать временные соотношения между этими тонами и другими процессами, происходящими во время сердечного цикла. Применение частотных фильтров дает возможность более четко выделить отдельные компоненты каждого тона и исследовать патологические звуковые явления.

Первый тон. Существуют три основных компонента этого тона. Первый из них-это медленная низкоамплитудная волна, обусловленная изменением формы левого желудочка в начале периода изоволюметрического сокращения. Затем следует более значительная волна, возникающая в связи с резким нарастанием внутрижелудочкового давления. Третий компонент первого тона состоит из двух волн: первая из них совпадает с началом периода изгнания, вторая приходится на раннюю стадию этого периода.

Второй тон. Начало второго тона означает конец периода изгнания и обычно совпадает с концом зубца Τ на ЭКГ. Иногда второй тон бывает расщеплен: первый компонент в этом случае обусловлен закрыванием аортального клапана, а второй совпадает с закрыванием легочного клапана.

Третий и четвертый тоны. Когда в начальной стадии периода наполнения кровь устремляется в желудочки, возникает третий тон. Этот тон слышен обычно лишь у детей, так как звуки у них лучше проводятся к поверхности тела. Иногда в интервале между концом зубца Ρ и началом зубца Q можно зарегистрировать четвертый тон, обусловленный сокращением предсердий. Этот тон не прослушивается при обычной аускультации.

Сердечные шумы. Сердечные шумы-это патологические звуковые явления, связанные главным образом с завихрениями тока крови. Шумы характеризуются боль-

шей частотой (около 800 Гц) и длительностью и меньшей скоростью нарастания и убывания по сравнению с нормальными тонами сердца. Шумы часто наблюдаются при врожденных или приобретенных пороках клапанов сердца (стеноз, недостаточность), а также при дефектах межпредсердной или межжелудочковой перегородок. Диагностическими признаками, позволяющими выявить причину шума, служат его характер, время возникновения (шумы могут быть систолическими или диастолическими) и место наилучшего выслушивания. Так, при аортальном стенозе кровь во время периода изгнания выбрасывается через суженное отверстие аорты. В результате возникают завихрения, сопровождающиеся громким систолическим шумом; этот шум постепенно нарастает и убывает, следует за первым тоном и наиболее четко выслушивается во втором межреберье справа от грудины. Если систолический шум лучше всего выслушивается в области верхушки сердца, можно думать о недостаточности митрального клапана. При этом пороке шум обусловлен обратным забросом (регургитацией) через дефект митрального клапана из левого желудочка в левое предсердие. Однако систолический шум ни в коем случае нельзя считать достоверным признаком органического поражения: такие шумы могут появляться, например, при изменениях состава крови. Диастолические шумы возникают при таких состояниях, как недостаточность полулунных клапанов или стеноз атриовентрикулярных клапанов. В этом случае о том или ином пороке также судят по тому, где лучше выслушивается шум.

Сфигмограмма сонной артерии. В настоящей главе пульсация сосудов будет рассмотрена лишь с точки зрения того, какую информацию она дает для оценки функционального состояния сердца. При выбросе крови из левого желудочка по артериям распространяется волна давления. На записи этой пульсовой волны (сфигмограмме), произведенной от близко расположенных к сердцу сосудов (например, общей сонной артерии), видны типичные изменения давления (рис. 19.26). Выброс крови из желудочков приводит прежде всего к быстрому нарастанию давления до пика на кривой сфигмограммы. Затем следует фаза снижения давления, во время которой захлопываются аортальные клапаны. В момент их закрытия на сфигмограмме появляется четко ограниченная выемка -инцизура. Время от начала кривой до инцизуры соответствует периоду изгнания левого желудочка. Однако следует помнить, что начало периода изгнания не совсем соответствует подъему кривой сфигмограммы, так как для распространения пульсовой волны от аорты до сонной артерии требуется определенное время, в связи с чем пульсация сонной артерии несколько отстает от звуковых и электрических сигналов, передающихся практически мгновенно. Это так называемое время запаздывания пульсовой волны можно определить, измерив интервал от начала второго тона до инцизуры (на рис. 19.26 соответствует участку сфигмограммы, закрашенному розовым).

484 ЧАСТЬ V. КРОВЬ И СИСТЕМА КРОВООБРАЩЕНИЯ

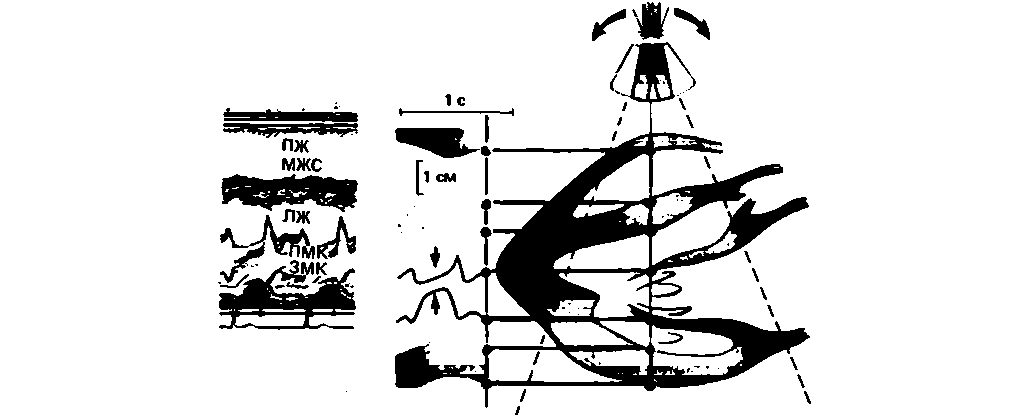

Рис. 19.28. Принцип эхокардиографии. Датчик работает по принципу испускания и улавливания быстрых сигналов. В результате получают кривые, характеризующие изменения взаимного расположения и движение различных отражающих поверхностей во времени. Так, очень четко видно захлопывание митрального клапана в начале систолы (указано стрелками). На приведенной слева эхокардиограмме: ПЖ правый желудочек, МЖС-межжелудочковая стенка, ЛЖ-левый желудочек, МПК и ЗМК-передний и задний митральные клапаны соответственно

Венозный пульс. Во время сердечного цикла меняется степень наполнения кровью центральных вен. Эти изменения внешне проявляются как колебания объема вен, например наружной яремной вены. Запись се движений (флебограмма яремной вены) служит показателем деятельности правого сердца, и особенно правого предсердия (см. гд. 20).

Рентгенологическое исследование сердца. Эхокарднография. Сведения о размерах и форме сердца можно получить путем простого постукивания по грудной стенке (перкуссии) и определения области глухого звука. Для более точного, документированного исследования используют рентгеноскопию сердца. Больного помещают на расстоянии 2 м от источника рентгеновских лучей (при этом не возникает искажений, связанных с расхождением лучей на малых расстояниях). В последнее время для исследования сердца стали широко применять способ эхолокации. При эхокардиографии записывают ультразвуковые колебания, отраженные от различных поверхностей сердца-наружных и внутренних поверхностей стенок, клапанов и т.д. (рис. 19.28). Этот метод позволяет получить ценные сведения о расстоянии между различными структурами, находящимися в радиусе ультразвукового луча, а также об изменениях этих расстояний (например, об изменениях размеров сердца, движениях клапанов и т.д.). Поскольку имеющиеся в настоящее время данные свидетельствуют о том, что в дозах, применяемых при эхокардиографии, ультразвуковые лучи (в отличие от рентгеновских) безвредны для

человека, эхокардиографическое исследование можно производить многократно.

Инвазивные методы исследования сердца: внутрисердечные измерения

Неинвазивные методы исследования - ЭКГ, исследование тонов сердца и т. п. - имеют, разумеется, большое практическое значение. Однако при помощи этих методов можно получить лишь косвенные данные о деятельности сердца, а в ряде случаев таких данных может оказаться недостаточно. В связи с этим в последние годы были разработаны методы внутрисосудистых и внутрисердечных измерений при помощи специальных катетеров. Эти последние представляют собой гибкие трубки различной формы, длины и диаметра. Их вводят в периферические кровеносные сосуды и, как правило под контролем рентгена, проводят в сердце. Катетер, введенный в периферическую вену, обычно без труда проходит в правое предсердие, правый желудочек и легочный ствол. Левое сердце катетеризуется ретроградно (через периферическую артерию) либо путем осторожного прокола межпредсердной перегородки из полости правого предсердия.

Внутрисердечные измерения. Катетеризацию сердца применяют прежде всего для измерения давления в его полостях и прилегающих сосудах; при этом получают запись изменения давления, подобную кривой на рис. 19.26. В табл. 19.2 приведены значения давления в магистральных сосудах и полостях сердца, имеющие наибольшее практическое значение. При помощи катетера можно также произвести забор проб крови из той или иной области и определить, например, содержание в них кислорода. Если через катетер ввести какой-либо индикатор, то

ГЛАВА 19. ФУНКЦИЯ СЕРДЦА 485

можно построить так называемую кривую разведения, позволяющую вычислить сердечный выброс (с. 564). Можно также ввести какое-либо контрастирующее вещество и затем быстро сделать серию рентгенограмм. При этом будут видны различные сосуды и камеры сердца в разных фазах сердечного цикла. Этот метод называется ангиокардиографией. Наконец, при помощи катетера можно зарегистрировать либо электрическую активность (электрокардиограмму пучка Гиса), либо тоны сердца (внутрижелудочковую фонограмму), однако для этого необходима сложная аппаратура, на которой могут работать только врачи-специалисты.
