Подача воды с открытого водоема


При подаче воды из открытого водоема собирают вса –

сывающую рукавную линию, опускают конец рука­ва с всасывающей сеткой в водоем таким образом, что­бы сетка не упиралась в дно и одновременно была ни­же уровня воды на 20 . . . 30 см. Присоединяют напорные рукава к напорным задвижкам насоса, плотно закры­вают все вен –

тили, сливной краник, включают вакуум­ную систему и

увеличивают частоту вращения вала двигателя до 2 тыс. мин- 1. После появления воды в на­сосе вакуумную систему отключают, включают насос и постепенно поднимают

давление, плавно открывая напорные задвижки.

При отказе в работе вакуум – аппарата заполнение

насоса и всасывающих рукавов водой можно произвести двумя способами.


Первый способ.

Выклю­чается сцепление, открывается вакуумный клапан и вентиль из цистерны, насос заполняется водой, закрыва –

ется вакуумный клапан. После этого плавно включается сцепление и за­крывается вентиль из цистерны. Увеличи –вая частоту вращения вала насоса, создают напор 200 . . . 400 КПа. За­тем плавно открывают задвижку на коллекторе насоса и устанавливают требуемый напор.


Второй способ.

Этот способ включает комплекс работ по так называе-

мому кольцеванию цистерны с пожарным насо­сом.

Сущность его состоит в следующем. К патрубкам насоса присоединяют напорные и всасывающие рукава. Закрыва –

ют все вентили и краны водопенных коммуни­каций. Включив сцепление, открывают вентили в цис­терну и из цистерны и повышают частоту вращения ва­ла насоса до 2000 . . . 2500 мин"1. Вода будет циркулиро­вать по образо –

вавшемуся контуру. При плавном закрывании вентиля на трубопроводе из цистерны в на­сос по вакуумметру уста –навливают разрежение. После заполнения насоса и всасы –вающего рукава водой за­крывают вентили из цистерны и в цистерну и устанав­ливают заданное давление на насосе.


Подача воды насосом от водопроводной сети

По­жарный автомобиль устанавливают вблизи гидранта. Специальным крюком открывают крышку колодца гидран –

та, устанавливают пожарную колонку на гидрант, отсоеди –

няют заглушку на всасывающем патрубке насо­са и на ее место ставят сборник. Соединяют колонку с насосом жест –ким и мягким рукавами, закрывают сливной краник, про-

кладывают напорные линии и при­соединяют их к напор –ным задвижкам насоса. С помо­щью пожарной колонки открывают гидрант. Поступление воды в гидрант и ко –

лонку определяют по харак­терному шуму. Открывают вентили пожарной колон­ки – вода заполняет всасывающие рукава и внутрен­нюю полость насоса, открывают напор –

ные задвижки и включают насос, плавно поднимая дав –ление. Если их открывать быстро, возможен обрыв стол –


Рассказать




Рассказать



- 8 -


1
2
3





ба воды во всасывающих рукавах. В этом случае необхо –

димо будет повторно производить забор воды.


Работа насоса при заборе воды из водоема

с помо­щью гидроэлеватора

Данный способ подачи воды организуется в случае, ког –да уро­вень воды в водоеме расположен ниже оси насоса более чем на 7 м. Этот прием используют также в случа –

ях, когда берег реки или водоема заболочен и недоступен для передвижения автомобиля.

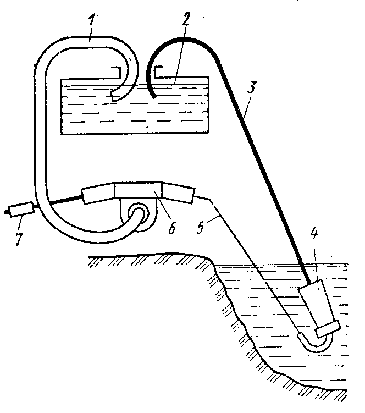

Рис. 8

Схема работы гидроэлеватора


1 – всасывающий рукав; 2 – бак цистерны; 3 – на­порный рукав диаметром 77 мм; 4 – гидроэлеватор; 5 – напорный рукав диамет­ром 66 мм; 6 – пожарный насос; 7 – ствол.


Всасывающий рукав 1, соединенный с на­сосом 6, вторым концом опускают через люк в цистер­ну 2, заполненную водой. Напорный патрубок насоса рукавами 5 диаметром 66 мм соединяют с входной сое­динительной головкой гидроэлеватора 4. К соединитель­ной головке на выходе воды из гидроэлеватора подсое­диняют рукава 3 диаметром 77 мм. Свободный конец рукавной линии вводят в горло –

вину цистерны. Ко вто­рому напорному патрубку присое –диняют напорную ли­нию со стволом 7. После сборки схе –мы гидроэлеватор опускают в водоем.

Включив насос, заполняют его водой из цистерны. Затем доводят давление по манометру до 800 кПа и плавно от –крывают напорную задвижку, через кото­рую вода пода –

ется к гидроэлеватору. Открывая задвиж­ку насоса, пода –

ют воду в ствол 7. При меньшем давле­нии гидроэлеватор

не будет подавать воду.

Подача ствола должна быть меньше производитель­ности гидроэлеватора, так как при опорожнении цис­терны сис –

тема не будет работать. Поэтому следует пом­нить, что один гидроэлеватор Г – 600 обеспечивает работу одного ствола с насадкой диаметром 19 мм или трех стволов с насадками диаметром 13 мм. При работе с гидроэлевато –

ром нельзя допускать заломов и резких перегибов рука –вов. В этом случае увеличиваются поте­ри напора и воз –

можен срыв работы всей системы.

Работа по перекачке воды


На практике нередко складывается такая обстановка, когда пожар находит­ся на большом расстоянии от водо –источника. В этом случае воду к месту пожара можно подавать, перекачи­вая ее от одной автоцистерны к другой. Пожарные авто­цистерны используются при этом, как пе –


Нарисовать

схему


Рассказать



- 9 -


1
2
3





редвижные на­сосные станции. Современные автоцистерны

позволяют перекачивать воду на расстояние до 2 кило –метров. При больших расстояниях необходимо организо –

вывать подвоз воды.


Способы перекачки


Последовательное соединение насосов (из насоса в насос)

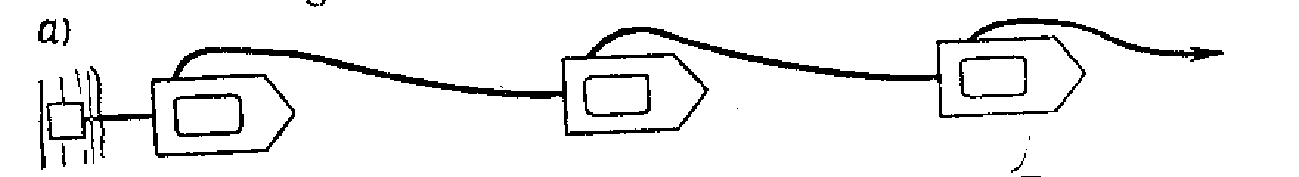

Рис. 9


По этому способу перекачивают воду насосно – рукав –

ными автомобилями и автоцистернами. Основная труд –

ность этого способа состоит в том, что необходимо согла –совывать работу главного и последующих насосов.

Перед каждым последующим насосом следует поддержи –

вать избыточное давление не менее 100 кПа. Если это давление будет малым, то возможен срыв работы насос –

но – рукавных систем.

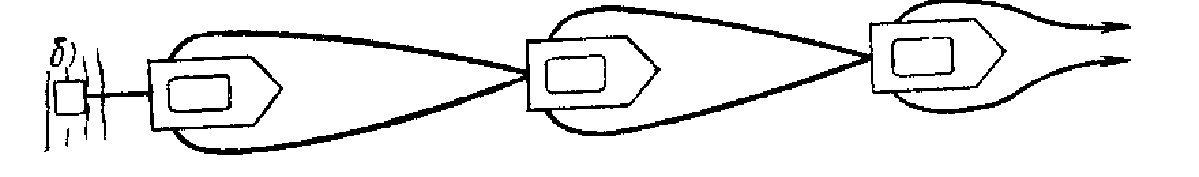

При перекачке воды по первому способу выпол­няются следующие работы:

- прокладывают напорные рукава между пожарными

автомобилями по одной или двум параллельным лини­ям.

В последнем случае расстояние между ПА может быть в

четыре раза больше, чем при прокладке рукавов в одну линию. Целесообразно использовать рукава воз­можно

большего диаметра, что способствует уменьше­нию гидрав –

лических потерь по длине рукавной линии;

- пожарные напорные рукава ПА, установленного на водоисточник, соединяют с рукавным водосборником,

применяемым при работе от пожарной колонки, а послед –

ний – со всасывающим патрубком второго пожар­ного

автомобиля;

- от второго ПА, аналогично описанному порядку прок –

ладывают напорную рукавную линию к следующему ПА и т. д.

Закончив сборку всей перекачивающей системы, вклю –

чают в работу насос ПА у водоисточника и подают воду в насос второго ПА. Насос ПА должен быть под­готовлен к работе с выключенным сцеплением. При по­ступлении к нему воды включают сцепление и плавно открывают

задвижки напорных патрубков. Требуемый напор в на –

порных линиях поддерживают регулировани­ем частоты вращения вала центробежного насоса.


Нарисовать

схему



- 10 -


1
2
3



VI

ПОДАЧА

ВОЗДУШНО –

МЕХАНИЧЕСКОЙ

ПЕНЫ

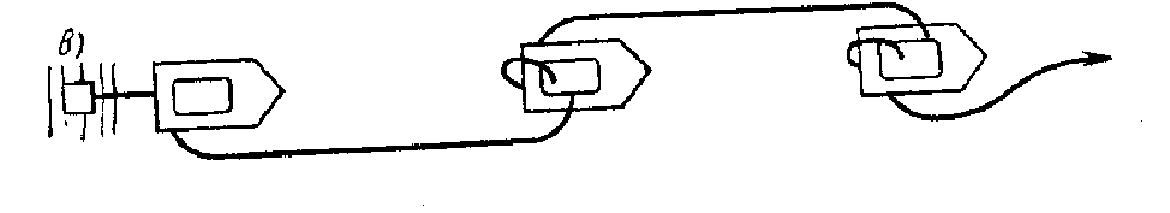

Способ перекачки из насоса в цистерну




Рис. 10


Второй способ более простой. При его использо­вании не требуется согласования работы насосов и под­держания избыточного давления, поэтому расстояние между ПА мо –жет быть больше, чем в первом случае.

При перекачке воды по второму способу напор­ные по –

жарные рукава от первого насоса прокладывают в цис –терну второго ПА и т. д. Во время перекачки воды необ –ходимо следить за ее уровнем в цистернах. Если он нач –

нет уменьшаться, следует увеличить подачу первым насо –

сом и уменьшить вторым. Это осуществляется из­менением частоты вращения валов насосов.


Вывод по 5 вопросу:

Умение подавать воду к очагу пожара различными способами обеспечивает сокращение количества привле –

каемой техники и личного состава.


Подача воздушно – механической пены применяется при туше­нии горящей нефти, легковоспламеняющихся жидкос –

тей и для защиты сгораемых конструкций зданий от воз –

дей­ствия лучистой теплоты.

Количество стволов ГПС – 600, присоединяемых при ра –

боте, должно соответствовать цифре деления шкалы пено –смесителя, на которое установлена стрелка дозатора.

Образование воздушно механической пены можно полу –

чать несколькими способами:

- воду можно забирать из цистерны, водоема или гид –ранта;

- пенообразователь – из пенобака или посторонней емкос –

ти.

Забор пенообразователя из бака, воды из цистерны

- присоединить напорные рукава к напорным патрубкам насоса, стволы к выкидным рукавам и плотно закрыть заглушкой всасывающий патрубок насоса. Закрыть все краны и сливной краник насо­са;

- открыть оба крана трубопровода забора воды из цис –

терны и заполнить насос водой (при этом кран одного из напорных патрубков должен быть приоткрыт);

- включить насос, как указано в подразделе "Работа от емкости" и при давлении в насосе 0,7 . . . 0,8 МПа (70 . . . 80 м вод. ст.) установить указа­тельную стрелку дозатора пеносмесителя на деление шкалы, соответствующее произ –водительности присоединенных стволов;

- открыть шаровой кран – дозатор пеносмеителя, открыть

краны правого и левого напорных патрубков насоса и установить нужный режим его работы, открыть кран за –

ливного трубопровода от пенобака к пеносмесителю.




Нарисовать

схему


Рассказать


Рассказать,

показать на

автомобиле
