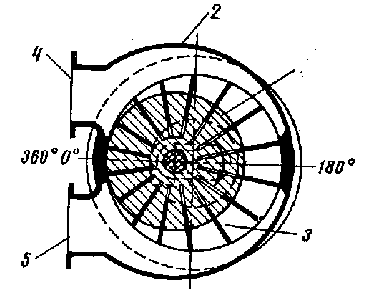

Содержание Различают несколько способов первоначального запол – Современные конструкции вакуумных насосов, приме – Основными параметрами, характеризующими работу ва – Шиберный вакуумный насос применяется на пожар – Схема работы шиберного насоса

Подобный материал:

• Методический план Проведения занятий с группами личного состава дежурных караулов, 78.32kb.
• Методический план Проведения занятий с группами личного состава дежурных караулов, 75.61kb.
• Ориентировочный план проведения занятий Место проведения План занятий, 52.09kb.
• План конспект проведения занятия по технической подготовке с личным составом танковой, 374.57kb.
• План-конспект урока №58 21. 02. 2011г по физической культуре для учащихся 11 класса, 205.46kb.
• Правила пожарно-технической классификации будынкi, будаўнiчыя канструкцыi, матэрыялы, 1097.93kb.
• План конспект для проведения занятия по физической подготовке с л/с, 48.85kb.
• Конспект для проведения занятий по го и чс тема №1: Нормативно-правовое регулирование, 3091.31kb.
• План мероприятий по профилактике пожаров и подготовке населенных пунктов, объектов, 173.98kb.
• Варианты занятий с использованием картин (структура занятий), 57.04kb.

Рассказать

- 9 -

1	2	3
IV СТРУЙНЫЕ НАОСЫ	600 л/мин. Частота вращения насоса НШН – 600М – 1500 об/мин; напор – 80 м; КПД – 0,65; допустимая высота всасывания 6 м; время всасывания 20 – 30 с. Значение напора теоретически может быть бесконечно и зави­сит от мощности, подводимой к насосу, и его прочностных ка­честв. В действительности напор, разви –ваемый шестеренным на­сосом, устанавливают регули – ровкой предохранительного клапа­на 2, позволяющего пе – репускать часть жидкости через канал 1 из полости Б в полость А. Как известно, одним из основных недостатков центро – бежного насоса при работе из открытого водоема явля – ется необходимость предварительной заливки его внут – ренней полости и всасывающего рукава водой. Различают несколько способов первоначального запол – нения центробежного насоса водой: заливка насоса са – мотеком из выше­расположенной емкости (цистерны), наполнение из напорного тру­бопровода, применение вспомогательных вакуумных насосов. Современные конструкции вакуумных насосов, приме – няемых на пожарных машинах, можно разделить по принципу действия на две группы: объемные (шиберные, водокольцевые, поршневые и др.) и газоструйные. Основными параметрами, характеризующими работу ва – куумных насосов, являются остаточное давление (пре –дельный вакуум), производительность, быстрота откачки, потребляемая мощ­ность, время откачки и др. Производительность вакуум – насоса при его подборе определя­ется временем, необходимым для создания тре –буемого разрежения. Обычно это время для пожарных насосов принимается равным 45 сек. Расчетная величина разрежения, создаваемая вакуум – насо­сом, должна быть равна допустимой вакуумметрической высоте всасыва –ния. Шиберный вакуумный насос Шиберный вакуумный насос применяется на пожар – ных авто­цистернах АЦ – 30 (205), АЦ – 45 (205) и пожар – ной мотопомпе М – 600. Рис. 5 Схема работы шиберного насоса 1 – ротор; 2 – корпус; 3 – шиберы; 4 – штуцер. Работа шиберного наоса Шиберный насос работает следующим образом. При вращении ротора 1, посаженного эксцентрично относи –тельно внутренней по­верхности корпуса 2, шиберы 3 под действием внешних сил выходят из прорезей ротора и прижимаются к цилиндрической поверхности корпуса. В	Рассказать
