Корпус насоса
Достоинства центробежных пожарных наосов
Частота вращения
Вакуум – аппарат
В зависимости от конструктивного оформления рабо –
Рис. 4 Навесной шестеренный пожарный насос НШН – 600М
При вращении шестерен жидкость, поступающая из всасывающего рукава в полость А, захватывается впа –

Подобный материал:

1 2 3 4 5 6 7 8 9 ... 14

- 7 -

Манжетные уплотнения типа АСК – 45 состоят из комплекта кожаных или резиновых манжет, прижимае –

мых к валу специальными пружинами, а также набора

колец.

Уплотнительные манжеты обычно устанавливают так, что часть их исключает попадание воздуха из окружаю –

щей атмосферы во внутреннюю полость насоса, а другая часть предотвращает перетекание жидкости наружу вдоль вала насоса.

Корпус насоса

Корпус насоса выполняется литым и имеет крышку. Корпус и крышка, разъемные в плоскости, перпендику –

лярной оси вала, в собранном виде образуют полость. Между ними проложен уплотнительный резиновый шнур. В корпусе устанавливают подшипники, сальнико –

вые уплотнения и привод тахометра.

Достоинства центробежных пожарных наосов

Простота устройства, надежность в работе, равномер –

ная подача воды в напорные рукава, способность рабо –

тать при закрытых напорных задвижках и долговечнос –

ти.

Недостатки

Необходимость дополнительного устройства в виде

газоструйного или другого типа вакуум – аппарата для создания разрежения в насосе и всасывающей рукавной линии.

Центробежные насосы разделяются на:

- одноколесные;

- многоколесные;

- низконапорные, создающие давление до 0,2 МПа

(2 кгс/см²);

- средненапорные от 0,2 . . . 0,6 МПа (2 . . . 6 кгс/см²);

- высоконапорные - 0,6 МПа (6 кгс/см²) и более;

- с односторонним - и двусторонним подводом воды к рабочему колесу.

В пожарной охране в основном используют одноколес –

ные высоконапорпые с односторонним подводом воды центробежные насосы. Широкое распространение полу –

чили насосы с подачей воды 30, 40, 60 и 11О л/с.

Таблица 1

Технические характеристики центробежных насосов

Показатель	ПН – 40УА	ПН – 60	ПН – 110
Число напорных патрубков	2	2	2
Диаметр, мм: патрубков всасывающего напорного рабочего колеса	125 80 320	2 х 125 90 360	200 150 630

Показать

натурный

образец

Привести

данные из

таблицы

- 8 -

III.

ОБЪЕМНЫЕ

НАСОСЫ

Продолжение табл. 1

Частота вращения вала, с-¹	45	42	22
Подача номинальная, л/мин	2400	3600	6600
Давление номинальное, МПа (кгс/см²)	0,98 (9,8)	0,88 (8,8)	0,88 (8,8)
Высота всасывания, м	7
Вакуум – аппарат: Тип Создаваемое разряже – ние, МПа (кгс/см²)	газоструйный 0,077 (0,77)
Время всасывания, с	35	50	70

Роторные насосы

Из объемных насосов в конструкциях пожарных ма –шин наибольшее распространение получили роторные насосы. Принцип действия роторных насосов основан на изменении объема рабочей камеры, ограниченной внут –ренней поверхностью корпуса и движущихся рабочих органов (пластин шиберов, зубьев шестерен, лопастей звездочек и т. п.).

В зависимости от конструктивного оформления рабо –

чих органов роторные насосы бывают шестеренные, шиберные, водокольцевые и др. В пожарных машинах эти насосы используются как для пожаротушения, так и для работы вспомогательных систем: вакуумной, пнев –

могидроуправления, привода и т. д.

Преимуществом шестеренных насосов является способ –

ность их к самовсасыванию без предварительного за –

полнения водой перед началом работы, что делает их простыми и удобными в управлении. Однако значитель –

ный износ трущихся поверхностей при работе на за –

грязненной воде сдерживает их широкое применение. Поэтому шестеренные насосы используют только в сельской местности, где вызовы на пожар редки.

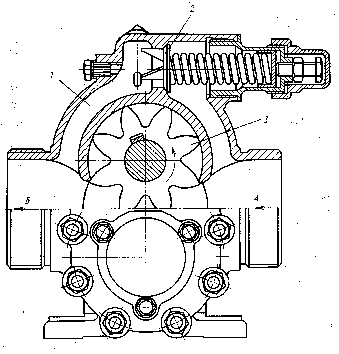

Рис. 4

Навесной шестеренный пожарный насос НШН – 600М

1 – канал; 2 – предохранительный клапан; 3 –шестерни

Работа шестеренного пожарного насоса

При вращении шестерен жидкость, поступающая из всасывающего рукава в полость А, захватывается впа –

динами шестерен 3 и переносится в (полость Б, где вы –

тесняется под давлением зубьями при вхождении их в зацепления.

Подача насоса зависит от геометрических размеров шестерен и частоты их вращения и составляет
