- 5 -


1

2

3





При вращении рабочего колеса вода, заполняющая ка –

налы между его лопатками, под действием центро­бежной силы отбрасывается от центра колеса с боль­шой ско –

ростью, поступает в спиральную камеру и далее в наг –нетательный трубопровод – выкидную линию. В цент –

ральной части насоса, т. е. перед входом воды в рабочее колесо, создается разрежение (вакуум). Под атмосферным давлением вода из водоема по всасы­вающему пожарно - му рукаву устремляется к насосу. Таким образом, вода

непрерывно подается насосом.

Центробежные насосы разделяются на одно – и много –

­колесные, низконапорные, создающие давление до

0,2 МПа (2 кгс/см2), средненапорные – 0,2 . . . 0,6 МПа

(2 . . . 6 кгс/см2), высоконапорные – 0,6 МПа (6 кгс/см2).

Отвод

Отвод предназначен для сбора струй жидкости, выхо –дящей из каналов рабочего колеса, и преобразования ее кинетической энергии в потенциальную энергию давле –

ния или напора, развива­емую насосом. Отводы пожарных центробежных насосов выпол­няются в виде спиральной камеры и диффузора (ПН – 30, 40, 60, 100 и их модифи –

кации) или с направляющим аппаратом и кольцевой напорной камерой (ПН – 45 и их модификации, а также на­сосы на мотопомпах М – 600, 800, МП – 13).

Большинство современных конструкций пожарных центробеж­ных насосов имеют спиральный отвод. Такой отвод обладает ря­дом достоинств по сравнению с нап –

равляющим аппаратом: его конструкция проще, он менее чувствителен к механическим при­месям в перекачивае –мой жидкости, у него более плавная харак­теристика и выше значение КПД. Спираль­ный отвод имеет вид пос –

тоянно расширяющегося канала, охваты­вающего рабочее колесо по окружности и переходящего в прямоосный диффузор у напорного патрубка.

В конструкциях центробежных пожарных насосов со спираль­ным отводом для разгрузки вала от радиальной силы поток жид­кости, выходящей из рабочего колеса, делят на 2 части. Такое деление позволяет получить равные и противоположно направ­ленные напоры для каждой части потока, при этом общая равнодействующая радиальная сила равна нулю. Конструктивно деление потока в спиральном отводе может быть выполнено в двух вариантах.

Вариант 1

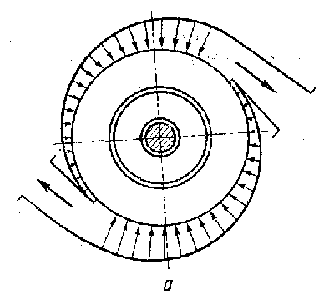

Рис. 2

Двойной спиральный отвод


Двойной спи­ральный отвод применяют в большинстве

пожарных насосов. Однако уравновешивание радиальных




Показать на


натурном

образце


Рассказать





- 6 -


1

2

3





сил в конструкциях насосов такого типа достигается только в том случае, если подача от каждого напорного патрубка будет одина­ковой. В противном случае, ради –

альная сила достигает макси­мального значения.

Вариант 2

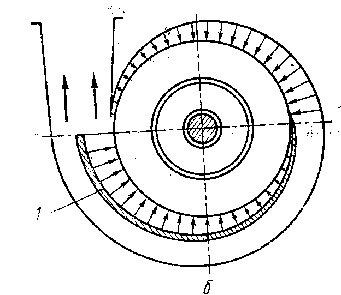

Рис. 3
Деление потока жидкости перегородкой


В варианте 2 - жидкость делится на 2 потока перегород –

кой 1, установленной в спиральном отводе и соединяют –

ся в один поток в общем диффузоре.

Этот вари­ант применяется только в конструкциях на –

сосов ПН – 110 и ПН – 60 и полностью разгружает вал и подшипники насоса от действия радиальной силы.

В насосах с направляющим аппаратом радиальная си –

ла от­сутствует.

Уплотнения рабочих колес

Уплотнения рабочих колес позволяют уменьшать пе –

ретекание перекачиваемой жидкости из напорной во всасываю­щую полость насоса. В конструкциях пожарных насосов наиболь­шее распространение получили уплот –

нительные кольца, устанав­ливаемые между рабочим колесом и корпусом насоса.

Величина утечек через уплотнения в значительной степени определяет объемный КПД насоса и влияет на подачу огнетушащих жидкостей к месту тушения пожа –

ра.
Уплотнения вала

Уплотнения вала устанавливают между валом и кор –

пу­сом насоса для предотвращения утечки жидкости и возможного подсоса атмосферного воздуха во внутрен –

нюю полость насоса. Неудовлетворительная работа саль –

ников вызывает значительное увеличение времени забо –ра воды из открытого водоема, резкое снижение высоты всасывания, уменьшение напора и подачи, по­явление вибрации насоса и хлопков у ствола.

В пожарных насосах получили распространение наби –

вочные сальники и манжетные уплотнения, устанавли –ваемые в стакане.

Для сальниковой набивки применяют хлопчатобумаж –ную ткань или асбестовый шнур, пропитанные смесью графитового порошка с консистентной смазкой и добав –лением свинцовой стружки. При­знаком хорошей работы набивочных сальников является просачи­вание отдель –

ных капель воды в местах уплотнения.
