1	2	3

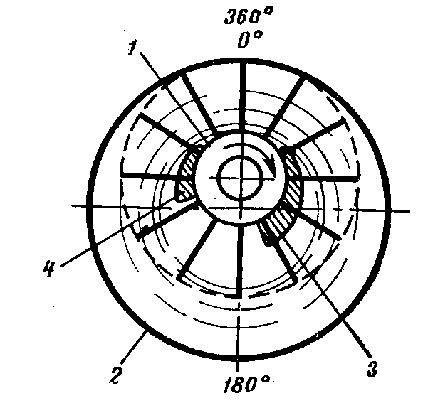

	процессе поворота ротора от 180° до 360° шиберы наг – не­тают воздух, находящийся перед ним, а при повороте от 0° до 180° создают разрежение в замкнутых объемах, в результате чего воз­дух из полости центробежного на – соса и всасывающего рукава отсасывается через штуцер 4 и выталкивается наружу через штуцер 5. Недостатком шиберного насоса является необходимость запол­нения корпуса насоса перед началом работы консистентной или жидкой смазкой. Водокольцевой насос Водокольцевой насос устанавливается на насосах ПН – 40 пожар­ных автомобилей ПМЗМ –1, - 2, -3. Рис. 6 Схема водокольцевого насоса 1 – ротор с лопатками; 2 – корпус насоса; 3 – впускное окно; 4 – выпускное окно. Принцип работы водокольцевого насоса При вращении ротора 1 с лопатками жид­кость под действием центробежной силы прижимается к внутрен – ним стенкам корпуса 2 насоса, образуя форму кольца. Ввиду того, что ротор посажен эксцентрично относи – тельно корпуса насоса, об­разуется рабочее пространство, заключенное между смежными ло­патками, жидкостным кольцом и ступицей ротора. Как видно из схемы рабочее пространство будет постепенно увеличиваться при пово –роте ротора от 0° до 180°, а от 180° до 360° - умень –шаться. При увеличении рабочего объема образуется вакуум, который позволя­ет создать разрежение через впускное окно 3 во внутренней полос­ти центробежного пожарного насоса и во всасывающих рукавах. Уменьше –ние рабочего объема сопровождается выталкиванием отса­сываемого воздуха через выпускное окно 4 в атмос – феру. Максимальное разрежение, создаваемое водокольцевым вакуум – насосом, достигает 9 – 9,5 м вод. ст. При этом оптимальная произ­водительность его достигается при разрежении от 4 до 7 м вод. ст. К числу недостатков водокольцевого насоса следует отнести то, что в него необходимо заливать определенное количество воды пе­ред началом работы. Кроме того, на – сос данной конструкции имеет весьма низкий К. П. Д. (0,2 – 0,27).	Рассказать
