- 2 -

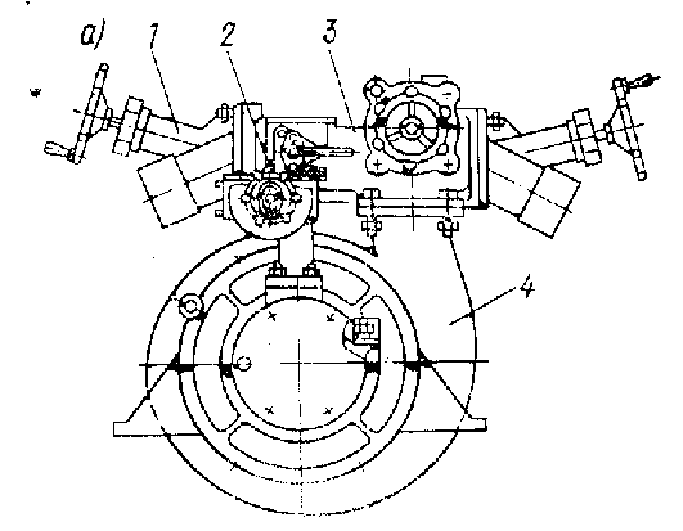

Рис. 1

Общий вид насоса ПН – 40УА

1 – задвижка; 2 – пеносмеситель; 3 – коллектор; 4 – насос.

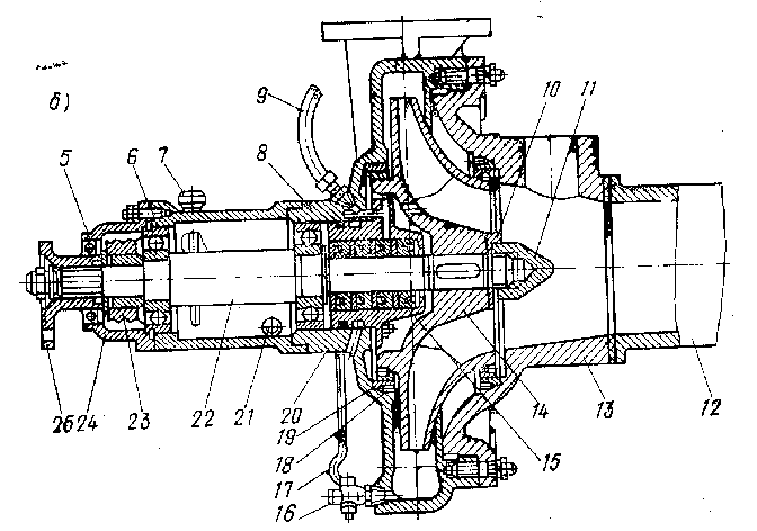

Рис. 2

Разрез насоса ПН – 40УА

5 – сальник; 6 – шарикоподшипник; 7 – пробка со щупом;

8 – уплотнительный стакан; 9 – шланг с масленкой; 10 –

стопорная шайба; 11 – гайка; 12 – всасывающий патрубок; 13 – крышка; 14 – рабочее колесо; 15 – резиновые каркас –ные сальники; 16 – сливной краник; 17 – рычаг; 18 – винт; 19 – бронзовое уплотнительное кольцо; 20 – корпус насоса; 21 – сливная пробка; 22 – стальной вал; 23 – распорная втулка с червяком привода тахометра; 24 – корпус при – вода тахометра; 25 – муфта фланца.

Двухступенчатый комбинированный насос ПНК – 40/2

Насос выполнен на базе серийно выпускаемого насоса

ПН – 40 УА. Рабочей ступенью высокого давления является вихревой насос закрытого типа.

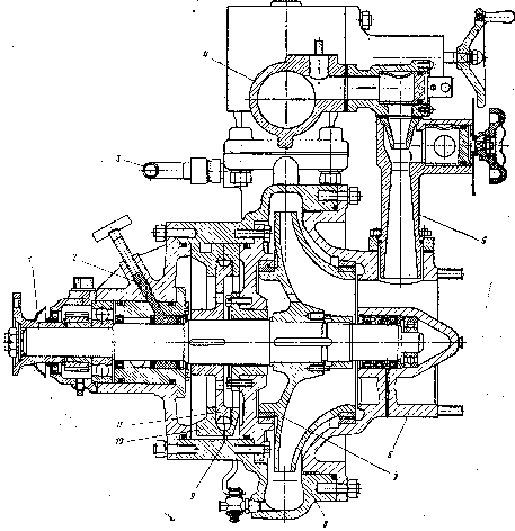

Рис. 3

1 – вал; 2 – сальниковое уплотнение; 3 – напорный трубо –

провод высокого давления; 4 – напорный патрубок первой ступени; 5 – пеносмеситель; 6 – передняя крышка; 7 – рабо –

чее колесо центробежного насоса; 8 – корпус; 9,10 – правая

и левая крышки направляющего аппарата вихревого насоса; 11 – рабочее колесо вихревого насоса.

Рассказать,

показать

натурный

образец

Рассказать,

показать

натурный образец

Рассказать

- 3 -

1	2	3

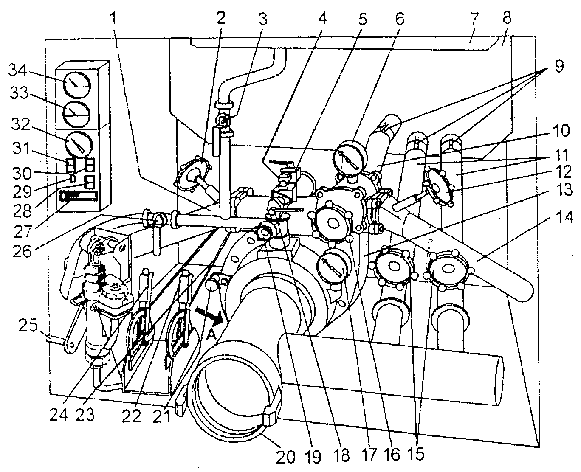

III УСТРОЙСТВО НАСОСНОГО ОТСЕКА	Комбинированный насос обеспечивает 3 режима работы: I – отдельно подачу 1,6 л/с жидкости при напоре 350 м только на один ствол высокого давления); II – подачу 40 л/с от первой ступени центробежного на – соса при напоре 100 м; III – одновременную подачу 30 л/с и 1,6 л/с при напорах, соответственно равных 90 и 350 м. В насосном отсеке установлены рычаги для управления вакуумным струйным насосом, сцеплением и оборотами двигателя. Рис. 4 Насосный отсек 1 – напорный патрубок с полугайкой; 2 и 12 – краны пра –вого и левого стволов; 3 – кран для пенообразователя от пенобака; 4 – смотровое отверстие; 5 – вакуумный кран; 6 – манометр давления в стволах; 7 –пенобак; 8 – цистерна; 9 – хомуты; 10 – заливной трубопровод; 11 – эластичные ар – мированные трубопроводы; 13 – водяной насос; 14 – напор – ный патрубок; 15 – краны забора воды из цистерны; 16 – кран забора воды из внешнего источника; 17 – вакуумметр; 18 – кран – дозатор пенообразователя; 19 – дозатор; 20 – вса –сывающий патрубок (без головки – заглушки); 21 – колпач – ковая масленка насоса; 22 – рычаг управления оборотами двигателя; 23 – тросик привода управления акселератором; 24 – рычаг управления вакуумным струйным насосом; 25 – рычаг управления сцеплением; 26 – кран для пенообразо – вателя от внешнего источника; 27 – счетчик времени на –работки насоса; 28 – выключатель насоса; 29 – сигнализатор включения насоса; 31 –выключатель задней фары – про – жектора; 30 – выключатель подсветки вакуумного клапана; 32 – тахометр насоса; 33 – указатель уровня пенообразовате – ля в баке; 34 – указатель уровня воды в цистерне; А – место расположения сливного крана насоса. Органы управления и водопенные коммуникации Рычаг управления вакуумным струйным насосом – включает вакуумный струйный насос при повороте ры – чага на себя. Для поворота рычага необходимо предварительно снять его с фиксатора нажатием кнопки, расположенной на ры – чаге.	Дать под запись Показать на автомобиле Рассказать, показать
