З а н я т и е 5

Расчет частотных характеристик (AC-анализ)

AC-анализ используется для расчета линейных цепей переменного тока, находящихся в стационарном состоянии, т.е. после завершения переходных процессов.

AC sweep-анализ является линейным или малосигнальным. Это означает, что нелинейные устройства перед его запуском должны быть линеаризованы в окрестностях рабочей точки.

Анализ AC Sweep – анализ схемы переменного тока в заданном частотном диапазоне. При AC Sweep-анализе производится один за другим серия одноточечных AC-анализов для различных частот, а затем полученные результаты представляются в виде одной диаграммы частотной характеристики в линейном или логарифмическом масштабе по обеим координатным осям.

AC-анализ производит расчет частотных характеристик и спектральной плотности шума.

5.1. Установка параметров и запуск AC Sweep-анализа

Прежде чем запустить анализ AC Sweep, необходимо разместить на схеме один или несколько источников входных сигналов, затем установить значения амплитуды и фазы для каждого источника.

Для анализа AC Sweep можно использовать следующие типы источников входных сигналов:

• источники входного напряжения VAC и тока IAC – предназначены только для анализа AC Sweep;

• источники входного напряжения VSRC и тока ISRC – предназначены для многих типов анализа, включая AC Sweep.


После установки источника входного сигнала на схему необходимо отредактировать его свойства. Для этого надо дважды щелкнуть по компоненту, чтобы открыть электронную таблицу Parts Spreadsheeet. Щелкая левой клавишей мыши по соответствующей ячейке, можно отредактировать значение свойства.

Для источников входного сигнала VAC и IAC свойство ACMAG имеет значение амплитуды в вольтах или амперах, соответственно, свойство ACPHASE – необязательная величина фазы в градусах.

Для источников VSRC и ISRC свойство AC – значение амплитуды или фазы, где амплитуда измеряется в вольтах или амперах (указывать единицы измерения необязательно), необязательное значение фазы – в градусах.

В отличие от анализа DC sweep, диалоговое окно AC Sweep/Noise не содержит опции для входного источника. Вместо этого каждый независимый источник на схеме имеет свои собственные AC-установки для амплитуды и фазы.

В этом примере диодный ограничитель подготавливается к AC Sweep-анализу. Для этого в схему добавляется AC-источник напряжения для входных (stimulus) сигналов и устанавливаются параметры AC Sweep-анализа (рис. 71).

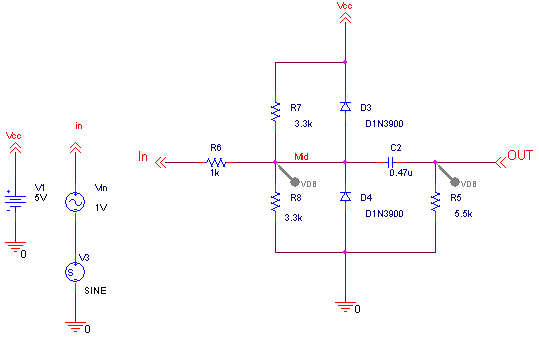

Рис. 71. Схема диодного ограничителя с AC входным сигналом (stimulus)


Изменить источник напряжения Vin, чтобы включить AC входной сигнал (stimulus).

1. На странице Capture открыть программу Clipper.

2. Выбрать компонент DC источник напряжения Vin удалить его командой Edit>Delete.

3. Выбрать команду Place>Part.

4. В открывшемся диалоговом окне Place Part в строке Part ввести VAC (из PSpice библиотеки SOURCE) и нажать кнопку OK.

5. Поместить AC источник напряжения на схему.

6. Дважды щелкнуть по компоненту VAC (0v), чтобы показать таблицу спецификаций Parts.

7. Изменить содержимое ячеек Reference и ACMAG на Vin и 1v соответственно.

8. Нажать кнопку Apply, чтобы записать изменения и закрыть таблицу.

9. Источник напряжения VSTIM и установка его параметров описаны в разделе Transient-анализ.


Установить параметры моделирования и запустить AC-анализ.

1. На странице Capture выбрать команду PSpice>New Simulation Profile. Откроется диалоговое окно New Simulation (рис. 8).

2. В строке Name ввести AC Sweep. Откроется диалоговое окно Simulation Setting.

3. В этом окне выбрать вклaдку Analysis.

4. Из списка Analysis type выбрать AC Sweep/Noise и ввести установочные параметры (рис. 72):

   • Start Frequency = 10 (начальная частота),

   • End Frequency = 100Meg (конечная частота),

   • Points/Decade = 11 (число точек на декаду).

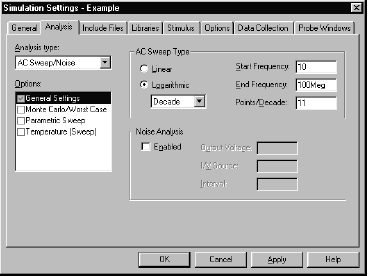

Рис. 72. Диалоговое окно AC-анализа


На панели AC Sweep установить логарифмический масштаб (переключатель Logarithmic) и из выпадающего списка выбрать Decade.

5. Закрыть диалоговое окно Simulation Setting, нажав кнопку OK.

6. Начать процесс моделирования, введя команду PSpice>Run. После этого начнется AC-анализ.


Добавить маркеры для наблюдения результатов моделирования в децибелах (db).

1. Из страницы Capture выбрать команду PSpice>Markers. В выпадающем меню (см. рис. 14) выбрать строку Advanced, затем в выпадающем меню (рис. 73) – строку db Magnitude of Voltage.

2. Поместить маркеры Vdb на узлы Out и Mid (см. рис. 71).

3. Записать проект командой File>Save.
