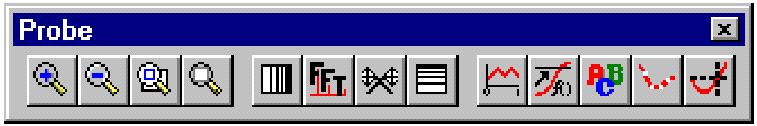

Кнопка	Назначение	Описание
	Zoom in	Увеличение масштаба изображения. Эквивалент команды View>Zoom>In.
	Zoom out	Уменьшение масштаба изображения. Эквивалент команды View>Zoom>Out.
	Zoom area	Вывод на экран окаймленной части изображения. Эквивалент команды View>Zoom>Area.
	Zoom fit	Вывод на экран полного изображения страницы схемы. Эквивалент команды View>Zoom>Fit.
	Log X axis	Задание диапазона значений по оси X в логарифмическом или линейном масштабе. Эквивалентна выбору опции Log или Linear на вкладке X Axis в диалоговом окне Axis Settings, открывающемся с помощью команды Plot>Axis Settings.
	Fourier	Вычисление преобразования Фурье. Эквивалентна команде Trace> Fourier (или End Fourier).
	Performance analysis	Запуск или остановка анализа performance. Эквивалентна команде Trace>Performance Analysis.
	Log Y axis	Задание диапазона значений по оси Y в логарифмическом или линейном масштабе. Эквивалент выбора опции Log или Linear на вкладке X Axis в диалоговом окне Axis Settings, открывающемся с помощью команды Plot>Axis Settings.
	Add trace	Открывает диалоговое окно Add Traces, чтобы добавить графики одной или нескольких переменных в текущее окно. Эквивалентна команде Trace>Add Trace.
	Eval goal function .	Открывает диалоговое окно Evaluate Goal Function(s), которое используется для вычисления целевых функций. Эквивалентна команде Trace>Eval Goal Function
	Text label	Открывает диалоговое окно Text Label, которое используется для нанесения на графики текстовых символов. Эквивалентна команде Plot>Label>Text.
	Mark data points	Отображает на графиках точки отсчета. Эквивалентна выбору опции Mark Data Points в диалоговом окне Probe Options, открывающемся командой Tools>Options.
	Toggle cursor	Включает или выключает режим электронного курсора. Эквивалентна команде Trace>Cursor >Display.
