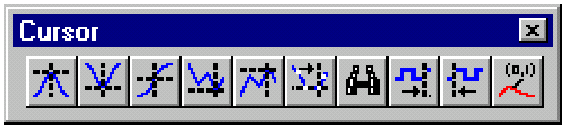

Панель инструментов Cursor в программе PSpice
| Кнопка | Назначение | Описание |
 | Cursor peak | Перемещение курсора к следую- щему пику. Эквивалент команды Trace>Cursor>Peak. |
 | Cursor trough | Перемещение курсора к следующей впадине. Эквивалент команды Trace>Cursor>Trough. |
 | Cursor slope | Перемещение курсора к следующему максимуму огибающей. Эквивалент команды Trace>Cursor>Slope. |
 | Cursor min | Перемещение курсора к точке на графике, имеющей минимальное значение Y. Эквивалент команды Trace>Cursor>Min. |
 | Cursor max | Перемещение курсора к точке на графике, имеющей максимальное зна-чение Y. Эквивалент команды Trace>Cursor>Max. |
 | Cursor point | Перемещение курсора к точке следующего отсчета. Эквивалент команды Trace>Cursor>Point. |
 | Cursor search | Ввод команды для поиска определенной точки на графике и перемещения в нее курсора. Эквивалент команды Trace>Cursor>Search Commands. |
 | Cursor next tran | Перемещение курсора к точке следующего изменения состояния на временной диаграмме. Эквивалентна команде Trace>Cursor>Next Transition. |
 | Cursor prev tran | Перемещение курсора к точке предыдущего изменения состояния на временной диаграмме. Эквивалентна команде Trace> Cursor>Previous Transition. |
 | Mark label | Вывод на экран координат точки, помеченной курсором в режиме Tools>Cursor. Эквивалентна команде Plot>Label>Mark. |
