6.2. Анализ семейства кривых

В процессе моделирования процесс анализа запускается 21 раз, каждый раз с новым значением Rval. По окончании процесса моделирования появляется диалоговое окно Available Sections, в котором перечислены результаты всех 21 запусков процесса анализа и значения параметра Rval для каждого запуска. Отобразить на графике по желанию можно одну или несколько кривых.

Отобразить все 21 кривые можно, выполнив следующие действия:

1. В диалоговом окне Available Sections (рис. 79) нажать на кнопку OK.

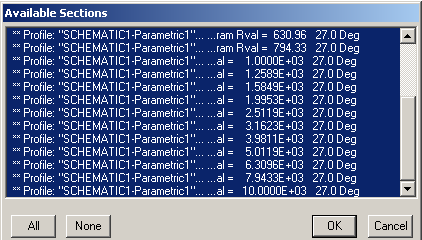

Рис. 79. Диалоговое окно Available Sections


В диалоговом окне Available Sections (доступные секции) находится список кривых для всех значений параметра Rval. В этом списке можно выбрать кривые, которые необходимо вывести на экран, щелкая по ним мышью. Выбранные кривые будут выделены синим цветом. Возможность выбирать отдельные кривые отличает Parametric-анализ от сдвоенного DC sweep-анализа.

В окне Probe отобразятся все кривые для VDB (Out) (рис. 80).

2. Чтобы удалить кривую из графика, надо щелкнуть левой клавишей мыши по названию этой кривой в списке в диалоговом окне Available Sections и нажать клавишу Delete.


Выбрать определенную кривую можно, щелкнув по ней левой клавишей мыши или по ее указателю на шкале условных обозна-

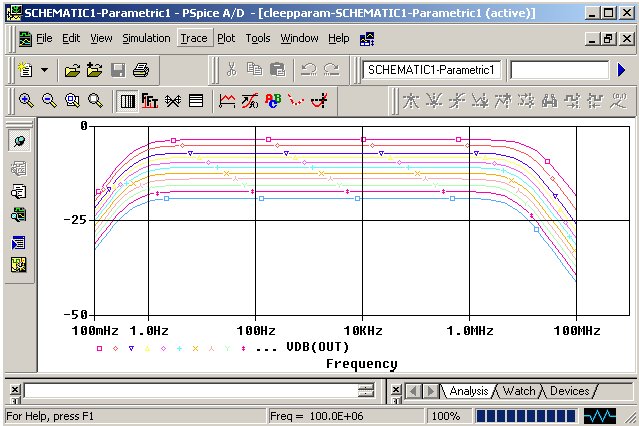

Рис. 80. Семейство кривых


чений, расположенной под осью X. Если необходимо увидеть
подробную информацию о выбранной кривой, надо щелкнуть
правой клавишей мыши по ее указателю на шкале условных обозначений, расположенной под осью X, или
по изображению кривой на графике. Откроется всплывающее меню
(рис. 81).

В этом меню выбрать строку
Information, откроется окно Section Information, в котором отражена подробная информация о выбранной кривой (рис. 82).

Если дважды щелкнуть левой клавишей мыши по указателю кривой на шкале условных обозначений, расположенной под осью X, то сразу откроется окно Section Information.

Все трассы из графика можно удалить, удалив VDB маркер из схемы.

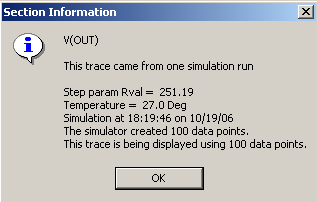

Рис. 82. Окно Section Information

6.3. Сравнение результатов первого и последнего запусков процесса моделирования.

1. Выбрать команду Trace>Add Trace. Откроется диалоговое окно Add Trace, или нажать кнопку

2. В текстовом строке этого окна ввести Vdb(Out)@1 и Vdb(Out)@21.

3. Нажать кнопку OK. На графике семейства кривых будут удалены все кривые, кроме 1 и 21 (рис. 83).

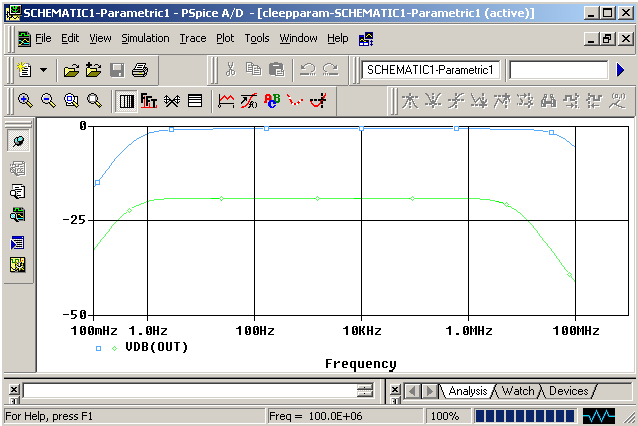

Рис. 83. График с кривыми Vdb(Out)@1 и Vdb(Out)@21

Различие в коэффициентах усиления очевидно. На график можно также поместить кривую, отображающую разность кривых 1 и 21, т.е. Vdb(Out)@21- Vdb(Out)@1. Затем использовать команды поиска для того, чтобы найти некоторые характеристики этой разностной кривой.

4. Поместить график новой кривой на график (рис. 84):


а) выбрать команду Trace>Add Trace,

б) в строке Trace Expression ввести выражение Vdb(Out)@21- Vdb(Out)@1,

с) нажать кнопку OK.

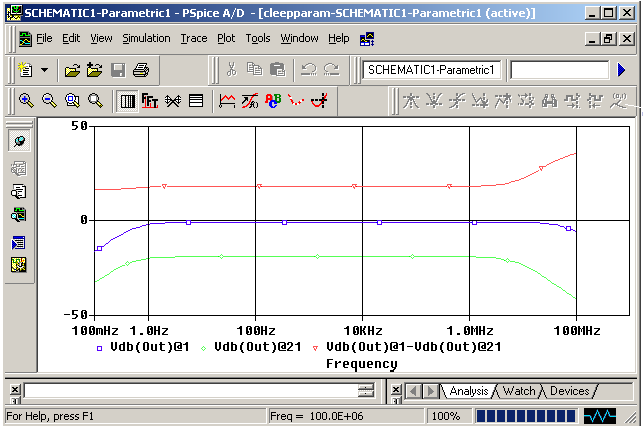

Рис. 84. График с кривыми Vdb(Out)@1, Vdb(Out)@21 и Vdb(Out)@1 – Vdb(Out)@21

5. Использовать команды поиска, чтобы найти максимальное значение разности кривых и значение разности на определенной частоте:


а) выбрать команду Trace>Cursor и в выпадающем меню выбрать строку Display или нажать кнопку ;

б) щелкнуть правой клавишей мыши на условном обозначении кривой Vdb(Out)@21- Vdb(Out)@1. Появится первый курсор в виде пересекающихся пунктирных линий. Затем щелкнуть левой клавишей мыши на условном обозначении кривой Vdb(Out)@21- Vdb(Out)@1. Появится второй курсор в виде пересекающихся пунктирных линий. Желательно, чтобы щелчок левой клавишей был последним, чтобы первый курсор оставался активным;

в) выбрать команду Trace>Cursor и в выпадающем меню выбрать строку Max или нажать кнопку ;

г) выбрать команду Trace>Cursor и в выпадающем меню выбрать строку Search Commands или нажать кнопку ;

д) в строке Search Commands ввести search forward x value (100);

е) сделать активным курсор 2;

ж) нажать кнопку OK.

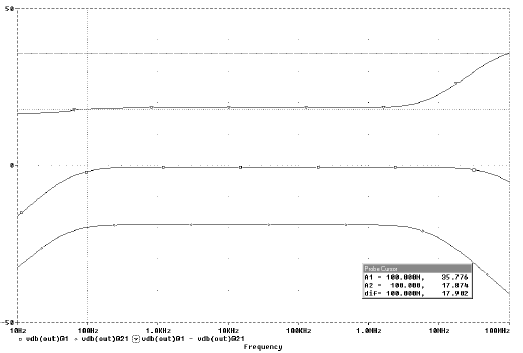

Рис. 85. График с помещенными на нем курсорами


Координата Y курсора 2 в окне курсоров равна 17.87. Это означает, что когда величина резистора равна 10 кОм, то коэффициент усиления малого сигнала на частоте 100 Гц на 17.87 Дб больше, чем при величине резистора R1, равной 100 Ом.

6. Выбрать команду Trace>Cursor и в выпадающем меню выбрать команду Display, чтобы удалить курсоры.

7. Удалить кривые.
