5.2. Вывод результатов AC-анализа

Программа PSpice отображает величину напряжения при маркерах в окне Probe в децибелах (20lg10) (рис. 74).

Показать графики выходного напряжения и фазы.

1. На странице Capture выбрать команду PSpice>Markers>Advanced>Phase of Voltage (см. рис. 73).

2. Поместить маркер Vphase на выходе следом за маркером Vdb.

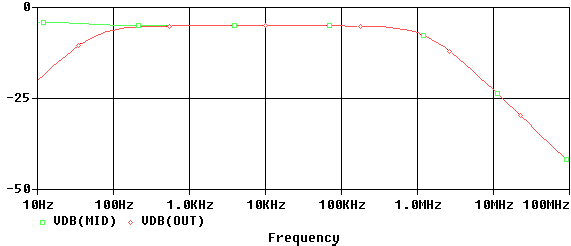

Рис. 74. Кривая коэффициентов усиления в узлах Mid и Out

3. Удалить маркер Vdb из узла Mid.

4. Перейти в окно PSpice. В окне Probe появятся графики амплитуды и фазы в одном и том же масштабе.

   5. Выбрать кривую VP(Out), щелкнув по ней курсором.

   6. Выбрать команду Edit>Cut.

   7. Выбрать команду Plot>Add Y Axis.

   8. Выбрать команду Edit>Paste. В окне Probe появятся графики амплитудной и фазовой частотной характеристик (рис. 75)
      в соответствующем масштабе.

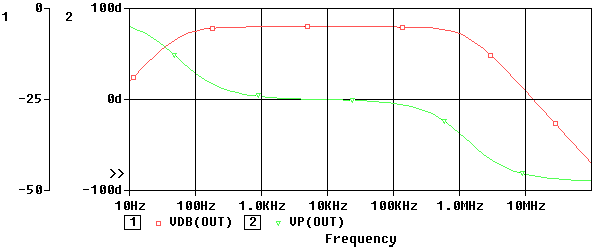

Рис. 75. Частотная характеристика диодного ограничителя

З а н я т и е 6

Многовариантный анализ
(Parametric analysis)

С помощью параметрического анализа можно выводить на экран Probe диаграммы семейства кривых.

Параметрический анализ выполняет многократные повторения установленного стандартного анализа с изменяемыми глобальными параметрами, параметрами модели, значениями компонента или температуры. Эффект будет тот же самый, как если бы один и тот же анализ запускался несколько раз, каждый раз с новым значением изменяемой переменной.

Состав схемы моделируемого устройства:

• источники напряжения или тока, имеющие DC спецификации (например, VDC или IDC соответственно);

• модельные параметры модели PSpice A/D;

• глобальные параметры, определяемые блоком PARAM;

• установки DC sweep-, AC sweep- или Transient-анализов.


Установить многовариантный анализ.

1. В диалоговом окне Simulation Settings (см. рис. 2) из списка Analysis type выбрать строку Time Domain (Transient).

2. В окне Options выбрать (поставить галочку) строку Parametric Sweep.

3. На панели Sweep variable выбрать переключатель Global parameter, а в строке Parameter name ввести имя изменяемой переменной.

4. На панели Sweep type установить требуемые параметры и закон изменения для изменяемой переменной.

5. Записать файл задания на моделирование, щелкнув по кнопке OK.

6. Запустить процесс моделирования, выбрав команду PSpice>Run.


П р и м е ч а н и е. Не устанавливать анализы DC sweep и Parametric для одной и той же переменной.

6.1. Установка параметров и запуск Parametric-анализа

Рассмотрим эффект изменения величины входного сопротивления на полосу пропускания и коэффициент усиления диодного ограничителя (рис. 76):

• изменив значение сопротивления резистора R1 на выражение {Rval};

• поместив на схему дополнительный компонент PARAM с целью описания параметра Rval.

• установив и запустив Parametric-анализ с изменениями значения сопротивления резистора R1 шагами, используя глобальный параметр Rval.


В этом анализе производится многократный запуск процесса, каждый раз с новым значением резистора R1. По окончании процесса можно проанализировать семейство кривых, используя программу PSpice A/D.

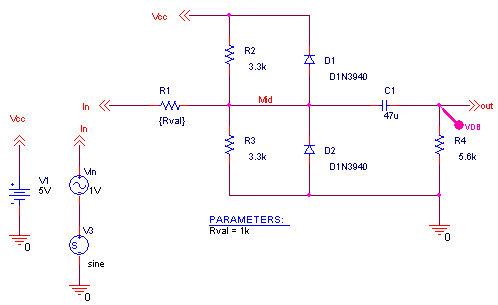

Рис. 76. Схема диодного ограничителя с глобальным параметром Rval


Изменить значение резистора R1 на выражение Rval. Для этого необходимо проделать следующие действия:

1. На странице Capture открыть программу Clipper.

2. Дважды щелкнуть по значению 1k компонента R1. Откроется диалоговое окно Display Properties.

3. В строке Value вместо значения 1k ввести {Rval}.


Программа PSpice интерпретирует текст в строке как выражение, которое изменяет числовое значение. В этом примере используется простая форма выражения – константа. Значение резистора R1 будет принимать значение параметра Rval.

4. Нажать кнопку OK.


Добавить компонент PARAM, чтобы описать параметр Rval.

1. На странице Capture выбрать команду Place>Part.

2. В открывшемся диалоговом окне Place Part в строке Part ввести PARAM (из PSpice библиотеки SPECIAL) и нажать кнопку OK.

3. Поместить компонент PARAM на схему.

4. Дважды щелкнуть по компоненту PARAM. Откроется электронная таблица спецификаций Parts. В этой таблице нажать кнопку New.

5. В строке Property Name ввести Rval без фигурных ско-
   бок, затем нажать кнопку OK. Это создаст новое свойство
   для компонента PARAM, в таблице появится новый столбец
   под именем Rval.

6. Щелкнуть по ячейке в столбце Rval и ввести значение 1k в качестве начального значения параметра.

7. Щелкнуть по кнопке Display.

8. В открывшемся диалоговом окне в поле Display Format выбрать флажок Name and Value, затем нажать кнопку OK.

9. Нажать кнопку Apply, чтобы записать все изменения параметра PARAM.

10. Закрыть таблицу Parts.

11. Выбрать маркер VP и нажать клавишу Delete, чтобы удалить маркер из схемы, так как в этом примере нас интересует только величина отклика.

12. Записать проект командой File>Save.


Установить параметры моделирования и запустить Parametric анализ.

1. На странице Capture выбрать команду PSpice>New Simulation Profile. Откроется диалоговое окно New Simulation (рис. 77).

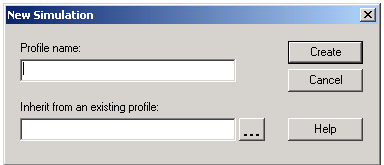

Рис. 77. Диалоговое окно New Simulation

2. В строке Name ввести Parametric и нажать кнопку Create. Откроется диалоговое окно Simulation Setting (рис. 78).

3. В диалоговом окне Simulation Setting выбрать закладку Analysis.

4. В строке Analysis Type выбрать AC Sweep/Noise.

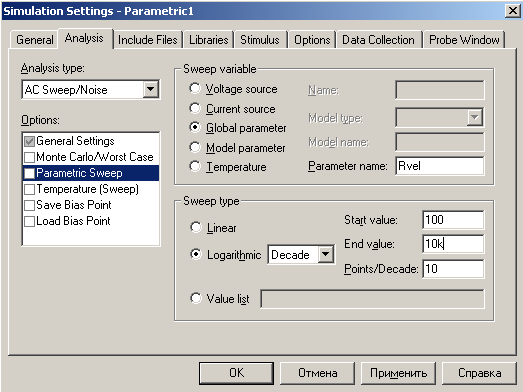

Рис. 78. Диалоговое окно Simulation Setting

5. В поле Options выбрать строку Parametric Sweep и ввести следующие параметры:


а) в строке Parameter name – Rval;

б) в строке Start value – 100;

в) в строке End value - 10k;

г) в строке Points/Decade – 10.

Это означает, что параметр Rval будет изменяться шагами от 100 Ом до 10 кОм логарифмически с разрешением 10 точек на декаду. Процесс анализа запускается для каждого значения Rval. Всего запускается 21 раз.

6. Нажать кнопку OK.

7. Запустить процесс моделирования командой PSpice>Run.
